InstallatIon
3-14
HPR260XD Manual Gas
– 806342 Révision 2

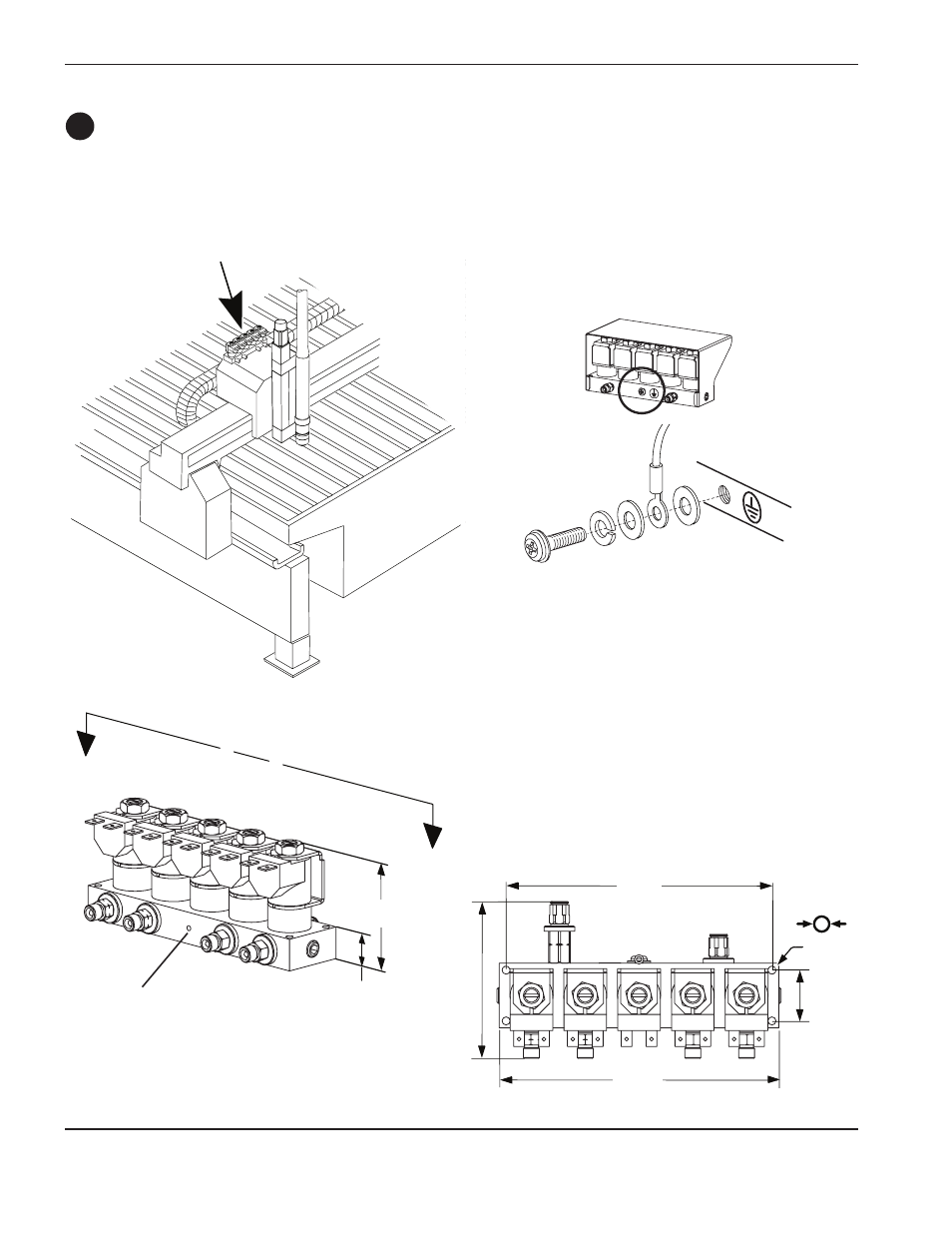

Mise à la terre du bloc d’électrovannes
A - A
A
A
4,7 mm
157 mm
Trou d’évent :
Ne pas obstruer
70 mm
19 mm
30 mm
92 mm
165 mm
Installation du bloc d’électrovannes
• Monter l’ensemble du bloc d’électrovannes à proximité du dispositif de réglage en hauteur de la torche.
La longueur maximale des tuyaux de gaz entre le bloc d’électrovannes et la torche est de 1,8 m.
C
