Test du détecteur d’écoulement
1. Brancher l’alimentation électrique (ON).
2. Mesurer la tension V c.c. entre TP210 et TP206.
TP206 est un composant commun sur le circuit PCB3. TP210 fournit une tension filtrée à 67 % à partir
du débitstat. Une tension de 0,45 V c.c. (0,67 V c.c. au débitstat) équivaut à 2,3 L/min. Si le relevé de tension
du TP210 est inférieur à 0,45 V c.c. et si le débit est égal ou supérieur à 3 L/min, remplacer le débitstat.

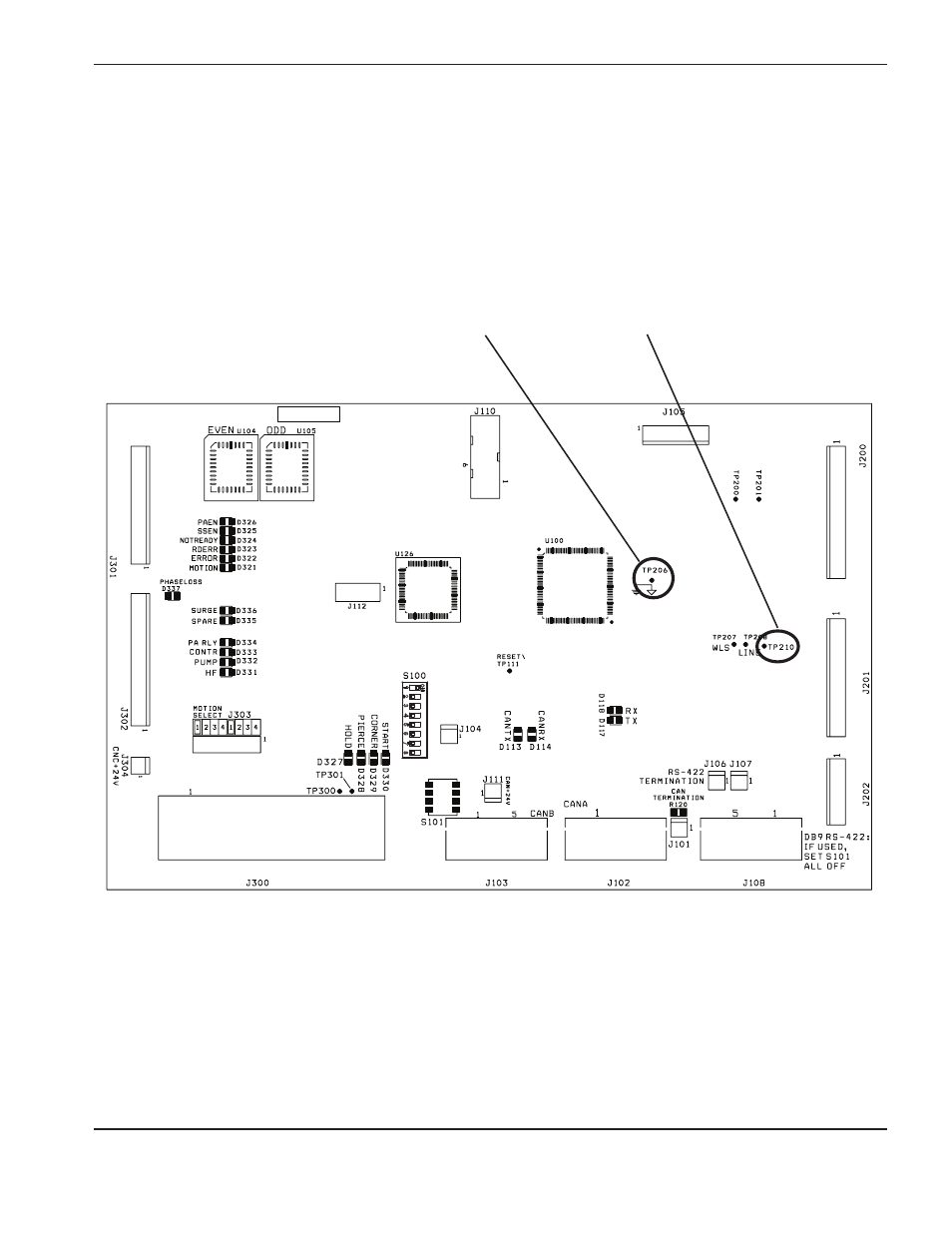

TP 206
TP 210
041993
