InstallatIon
3-10
HPR130XD Auto Gas
– 806332 Révision 2
**
**
**
Mise à la terre c.a.
Piquet de terre
Masse et mise à la terre RFI
L’ensemble de lève-torche et la console haute fréquence à distance nécessitent une trajectoire distincte à la barre omnibus de masse de la table de coupe.
Table de coupe
Source de courant plasma
c.c. positif
Command
THC
Barre omnibus
Barre omnibus
Command
THC
Console HFD
Console de dosage
Console
de sélection/gaz
Console
CNC

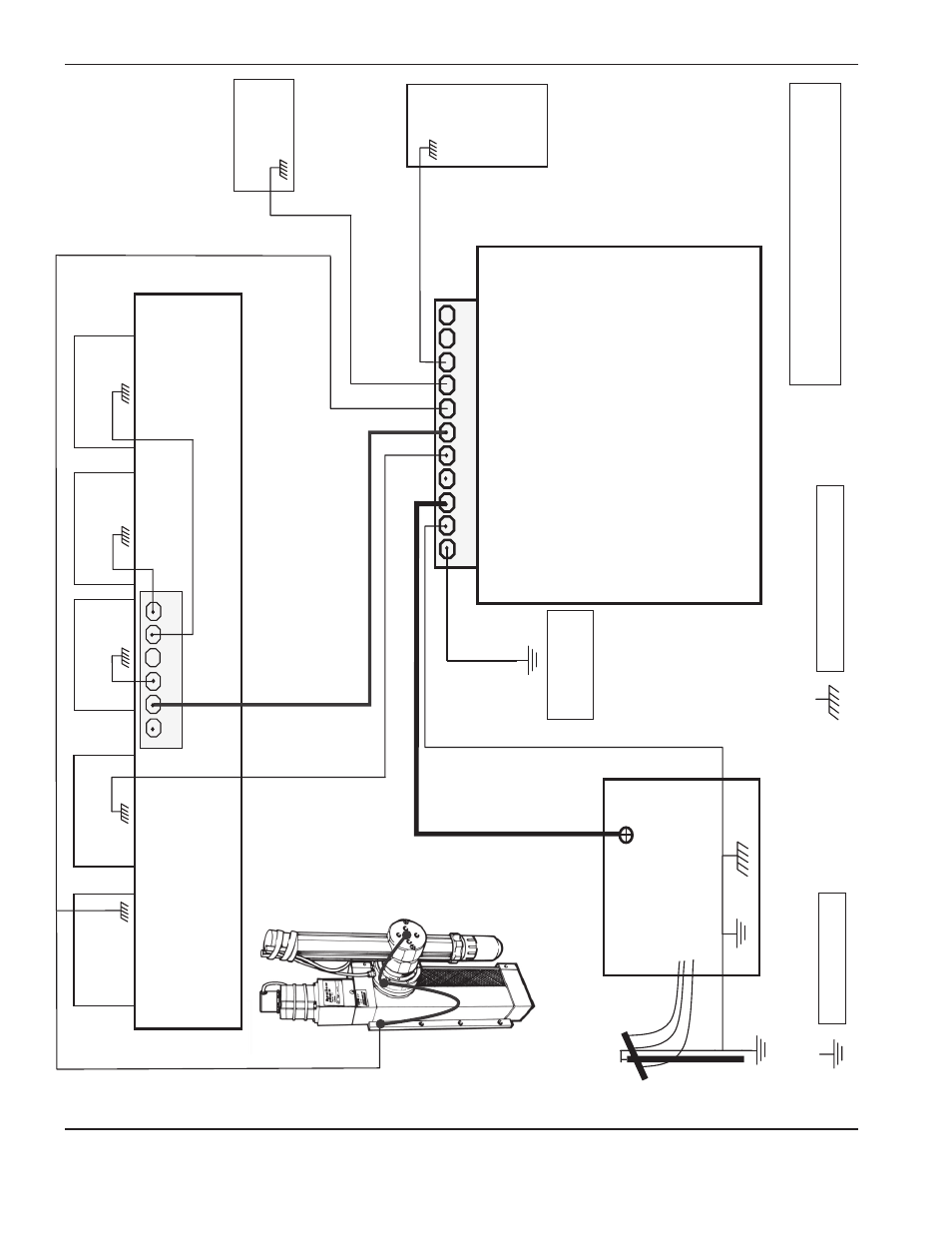

Schéma de mise à la terre
Portique de découpe
Refroidisseur
(certains systèmes ne possèdent pas tous les composants illustrés)
