NomeNclature des pièces
6-4 HPR130XD Auto Gas – 806332 Révision 2

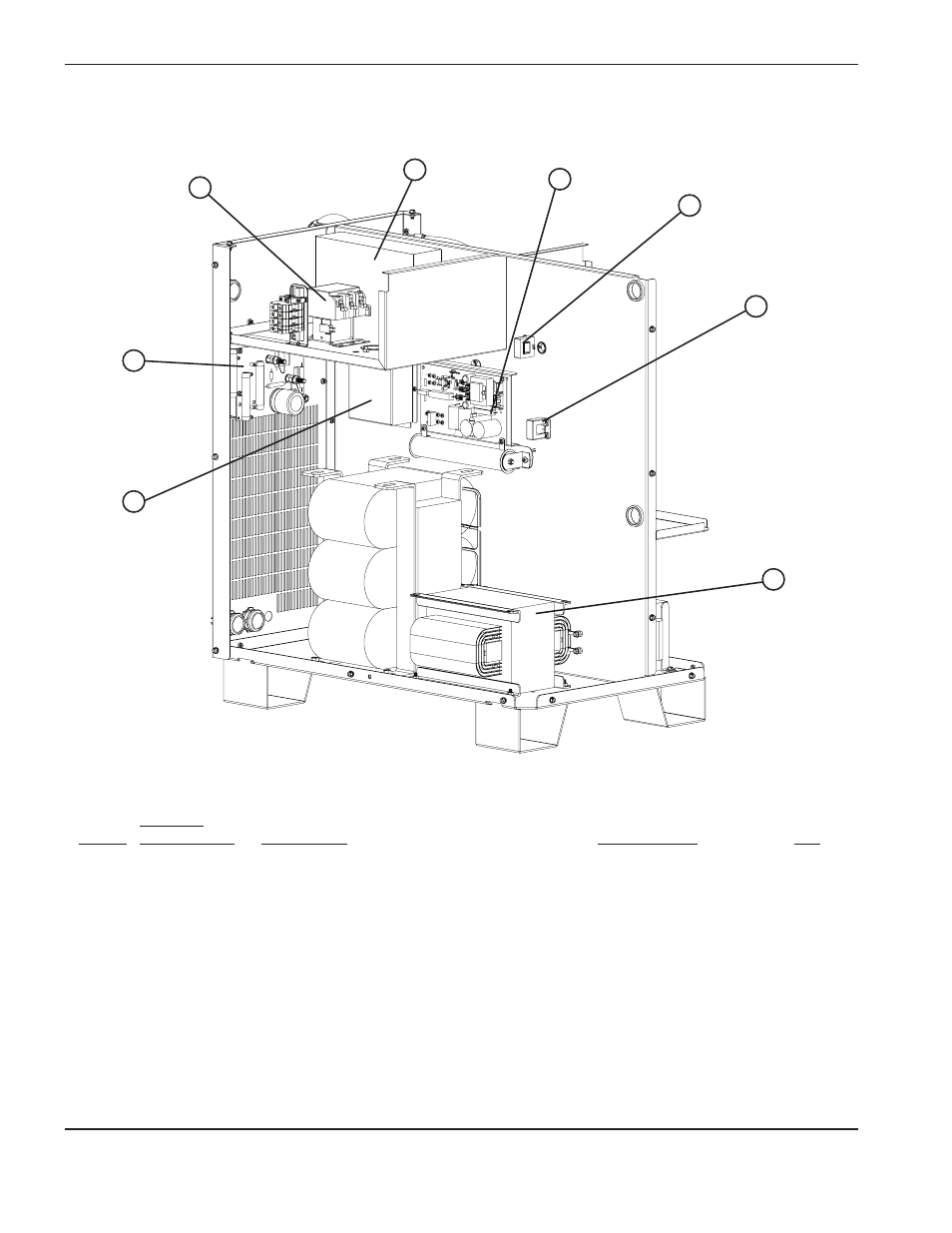

Source de courant
3
4
1
2
6b
6a
7
5
Article
Numéro
de référence description Identificateur Qté
1 003149 Relais : Arc pilote, 120 V c.a. CR1 1
2 041837 Circuit imprimé : E/S PCB6 1
3 003251 Contacteur CON1 1
4 109036* Filtre EMI : 60 A, 440 V c.a. tri 1
5 229238 Ensemble du circuit de démarrage PCB1 1
6a 109004 Capteur de courant : Hall 100 A, 4 V CS3 1
6b 109004 Capteur de courant : Hall 100 A, 4 V CS1 1
7 014280 Bobine d’induction : 4MH 1
* Sources de courant 400/415 V uniquement
