p10
4
Club sandwich
A 16 cm de long, a décroché le centre-diviseur
plaque (à commander séparément) deux paires
sandwichs à doubler le nombre de gels qui peuvent
être exprimées et exécuter.
Monter un club sandwich de la même manière
comme un sandwich ordinaire, sauf avant de placer
la plaque de verre haut, mettre la plaque de division
et un second jeu d’entretoises sur la pile. Placez
l’encoche de sorte qu’il sera au sommet des gels. Il
est essentiel que les entretoises et les plaques sont
parfaitement alignés afin de sceller.
5
Retirer le sandwich et inspecter le fond pour
s’assurer que les bords sont alignés chasse
pour assurer une étanchéité complète. Régler si
nécessaire.
Facultatif: Appliquez une fine couche de gel composé
Seal seulement sur les surfaces de coin inférieures
créées par les entretoises et les plaques si les
sandwichs ont tendance à fuir.
6
Placer le joint stratifié dans le berceau de coulée
(voir figure 4) avec le côté mousse vers le bas. Placez
le dispositif de serrage dans le berceau de coulée, la
vis du côté tourné vers l’extérieur.

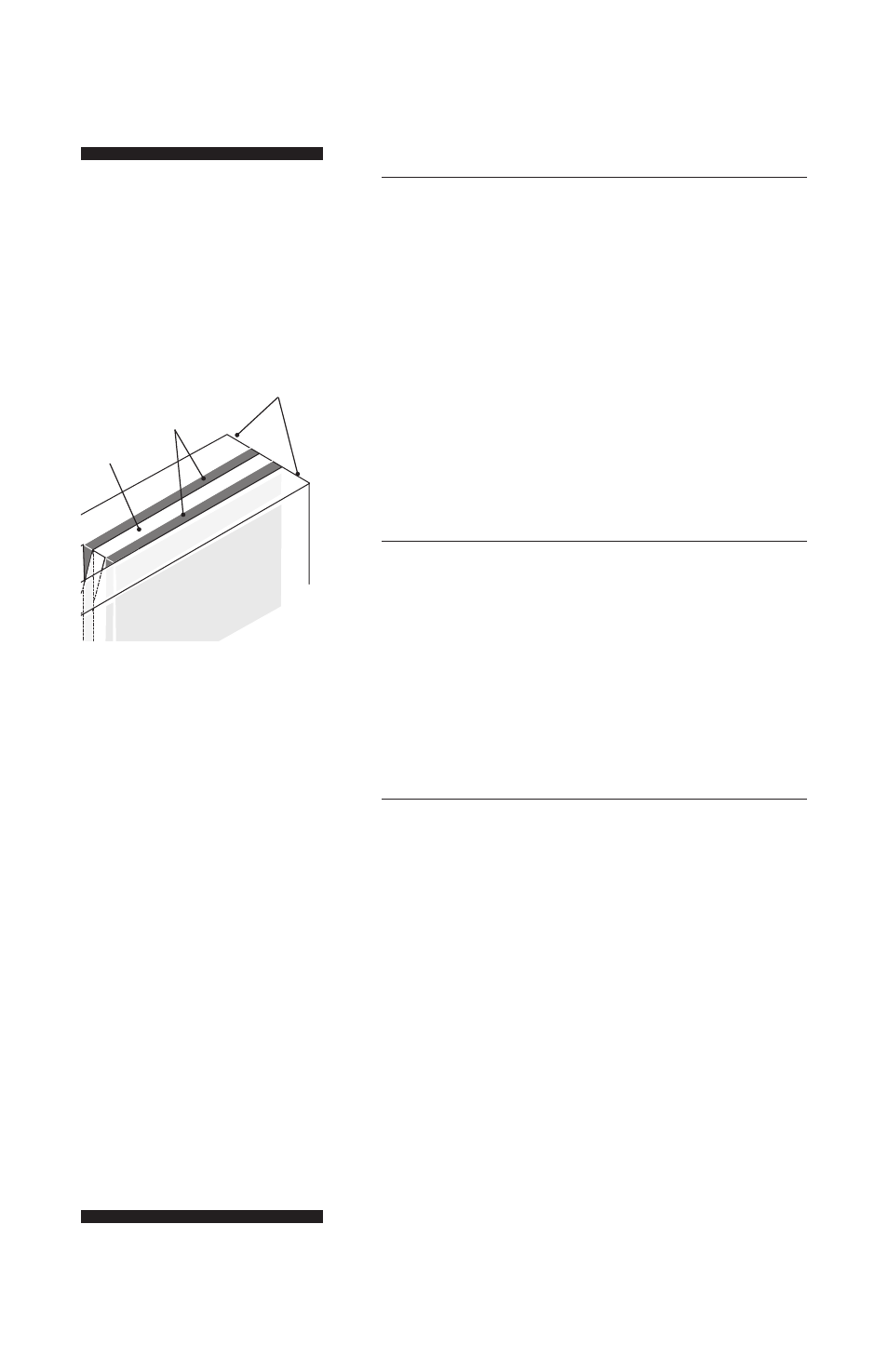

Fig 3. Assemblée club sandwich.
Pinces latérales pourra accueillir
deux entretoises jusqu’à 1,5
mm d’épaisseur.
entretoises
des plaques de
verre (sur les
côtés extérieurs du
sandwich)
plaque centrale
crantée
