p9
Construire le sandwich de gel et insérez-la
dans en poudre
1
Préparer le lanceur et les pinces
Placez le niveau à bulle dans le centre de lanceur de
sorts et d’ajuster les pieds de nivellement. Desserrer
toutes les vis de serrage et de faire de la place pour
le sandwich en faisant glisser les plaques de pression
sur les vis.
2
Construire des sandwichs de gel
Pour chaque sandwich choisir deux d’une propreté
irréprochable, les plaques de verre et deux
entretoises unchipped. Lay une plaque sur une
surface plane, fixer le gabarit d’alignement Spacer-
Mate sur la plaque (côté large en haut de la plaque),
placer une entretoise long de chaque bord, et de jeter
les deuxième plaque de verre sur le dessus.
3
Fixez le sandwich avec des pinces
Faites glisser une pince à un moment le long des
côtés sandwich. Serrer une vis sur chaque pince,
mettre le sandwich à la verticale sur une surface
plane, et desserrer la vis pour aligner la pile. Prenant
le plus grand soin dans l’alignement sera d’assurer
une bonne étanchéité. Serrer toutes les vis. Retirez le
Spacer-Mate.
Astuce: Utilisez le berceau de coulée pour maintenir
le sandwich lors de l’alignement. Retirez le joint
laminé dès le berceau et, au lieu de mettre le
sandwich à la verticale sur une surface plane, elle a
mis dans le berceau de coulée.

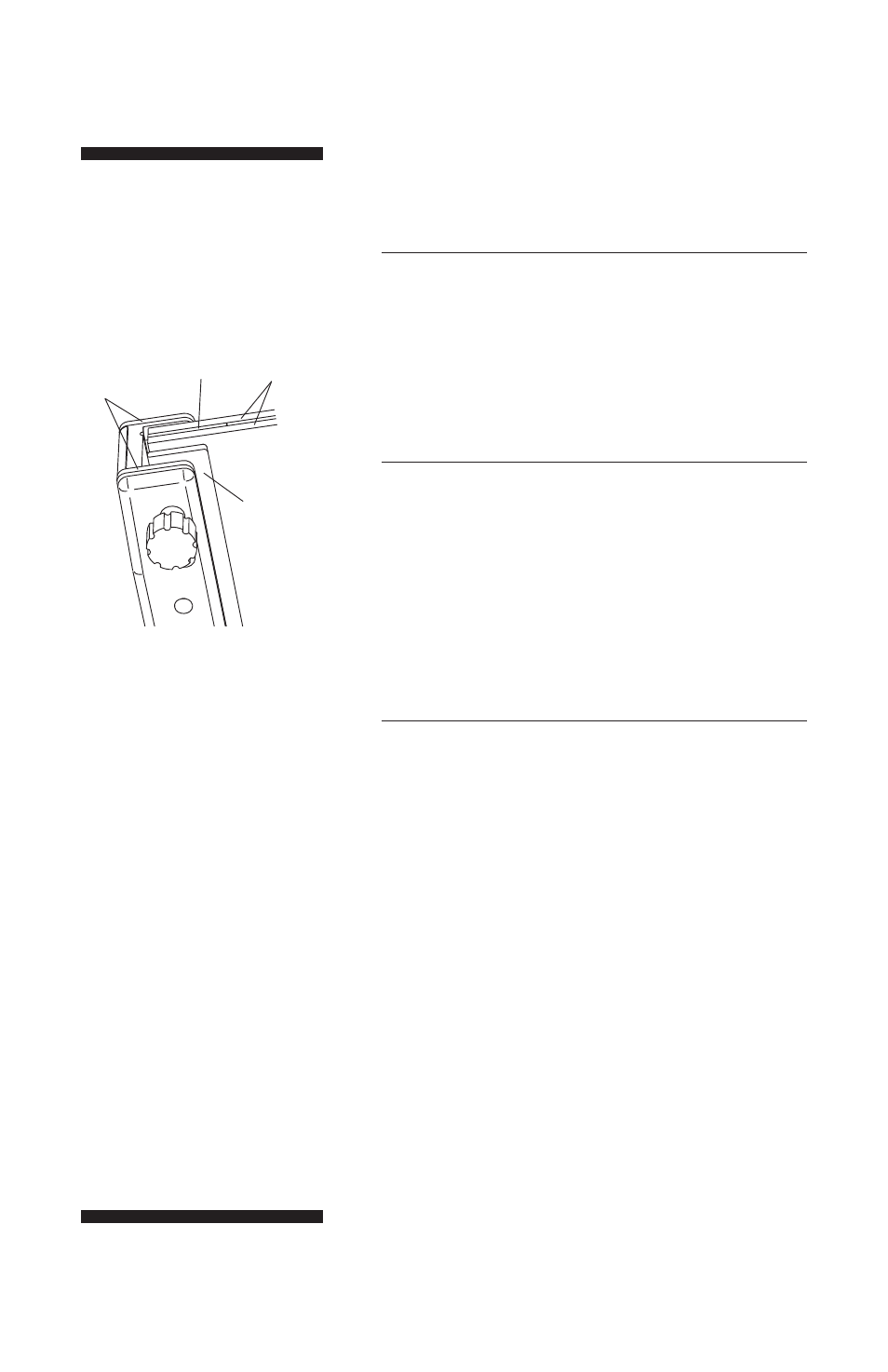

Fig 2. Sandwich de montage.
Inspecter les plaques de verre
pour les pseudos. Utilisez
uniquement des plaques
unchipped pour éviter les fuites.
des plaques
de verre
marcher serrer
les crêtes
plateau de
pression
Remarque: Les plaques de
verre et des entretoises doit
être alignée avec les crêtes de
serrage à la fois haut et en bas
pour une bonne étanchéité.
Remarque: Ne pas utiliser
de graisse de silicone ou de
la vaseline pour sceller le
sandwich. Ces substances sont
difficiles à enlever et finalement
provoquer des artefacts.
