4
6. Fixez le vérin au pataras.
• Utilisez une clé Allen de 3 mm pour déposer la vis
de l’axe épaulé.
• Fixez la chape inférieure au cardan/à la cadène.
Ouvrez la vanne de décharge et déployez le vérin.
• Fixez la chape supérieure au pataras.
7. Freinez les vis à l’aide de Loctite
®
bleu 242 pour éviter
qu’elles ne se desserrent.
Purge de la pompe
Tous les vérins intégraux hydrauliques Harken sont réglés
et rigoureusement testés en usine avant d’être expédiés. Un
déplacement interne de l’huile peut cependant se produire au
cours du transport ou du stockage. Purgez la pompe avant
toute utilisation.
1. Placez le vérin en position verticale, côté tige vers le
haut, et déployez-le entièrement.
2. Ouvrez la vanne de décharge et pompez pendant une
(1) minute. À l’issue du pompage, la pompe et le
vérin sont purgés.
Installation

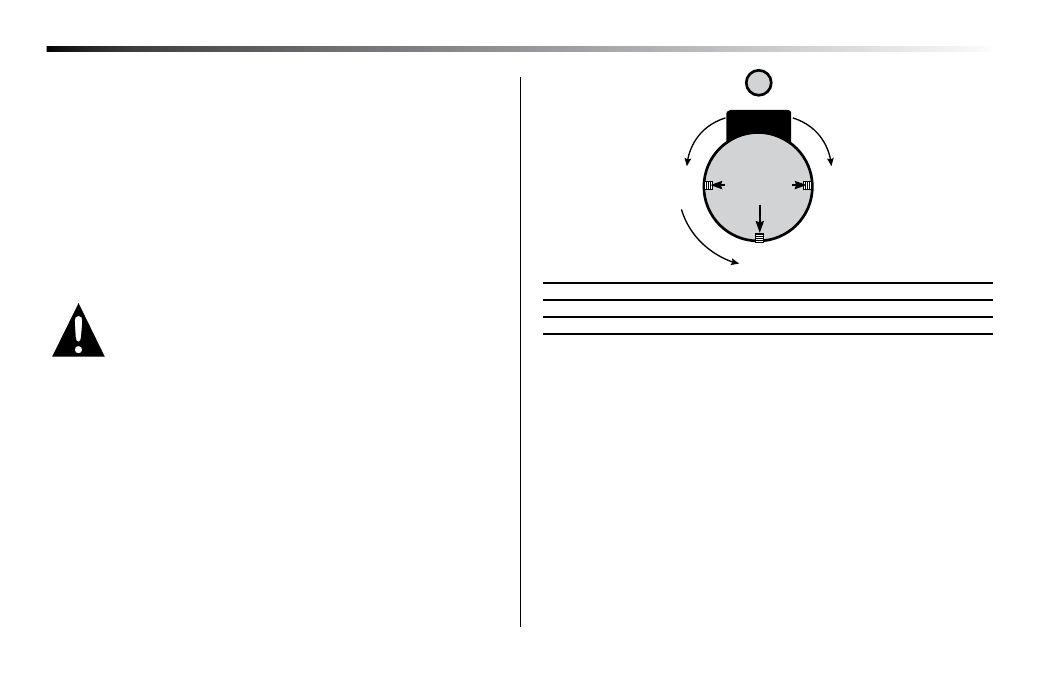

Sens de rotation du manomètre/vérin Limite de rotation par rapport au corps de la pompe
Horaire* 1/4 tour (90°)
Anti-horaire** 1/2 tour (180°)
*Risque d’étirement et de déformation du joint torique en cas de rotation excessive
**Risque de problème d’engagement du filetage en cas de rotation excessive
ATTENTION : respectez les limites et le sens
de rotation du vérin afin d’éviter tout problème
ou dommage (voir ci-contre).
4. Vérifiez que la position du manomètre vous convient.
Au besoin, desserrez complètement les vis de réglage
situées à la base du corps du vérin (au-dessus du
bouton de décharge), et faites pivoter ce dernier afin
de modifier l’orientation du manomètre (4 positions
possibles, voir ci-contre).
5. Une fois le manomètre à la position souhaitée, resserrez
les vis en vous assurant qu’elles s’insèrent correctement
dans les orifices correspondants du corps de la pompe.
Manche de la pompe
Vérin
Position possible du manomètre
Position possible
du manomètre
Position possible
du manomètre
Vis de
réglage
Manomètre
