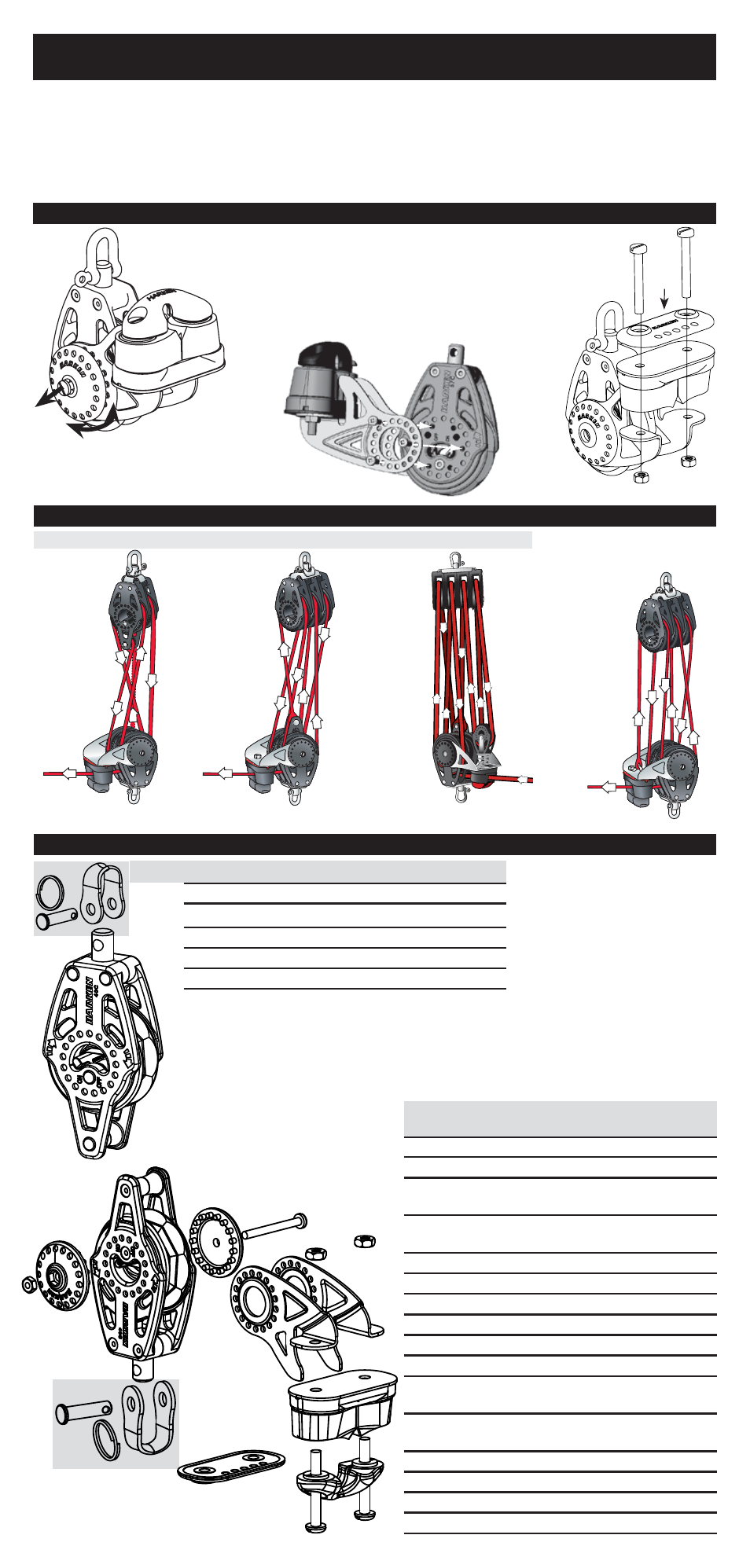

Harken 2608 40 mm Ratchet Block - Manuel (Page 3)

Pièces – Carbo Ratchet 40 mm
Poulies simples 40 mm 2608/2609
N° Désignation Qté Réf.
1 Manille Micro 5/32" 246
A Étrier 1 HSB104
B Axe 5/32 x 0,488 1 HSB105
C Bague fendue 1 HSB24
Poulies 40 mm simples à cliquet et
Carbo-Cam 471 2610/2611
N° Désignation Qté Réf.
1 Vis TCL fendue M3 x 30 1 HFS888
2 Plaque de verrouillage du support
de taquet coinceur gauche
1 H-26265B
3 Plaque de verrouillage du support
de taquet coinceur droit
1 H-27031B
4 Écrou M3 1 HFS939
5 Support de taquet coinceur gauche 1 H-46865
6 Support de taquet coinceur droit 1 H-46866
7 Écrou M4
2 HFS890
8 Taquet coinceur Carbo-Cam Micro 1 471
9 Filoir Micro noir 1 424B
10 Vis TCL fendue M4 x 30 de taquet
coinceur
2 HFS889
11 Cale pour inversion du taquet
coinceur
1 H-27034B
12 Manille Micro 5/32" 246
A Étrier 1 HSB104
B Axe 5/32 x 0,488 1 HSB105
C Bague fendue 1 HSB24
2
1
4
5
6
7
8
9
10
11
12
B
A
C
Passage correct du cordage avec point fixe sur le ringot
Pour obtenir des schémas grand format imprimables, visitez le site www.harken.com.
Configuration des palans
1
A
C
B
Réf.
HFS889
1 2
1. Retirez les vis du taquet coinceur.
2. Procédez au montage comme indiqué. Remarque :
installez une cale en plastique sur l’embase du taquet
coinceur.
3. Remettez les vis en place. Ne les serrez pas
excessivement : les cliquets doivent s’emboîtersans
contrainte.
1. Desserrez la vis maintenant la plaque de verrouillage et
tirez légèrement sur cette dernière pour la libérer.
2. Faites pivoter le support de taquet coinceur jusqu’à la
position souhaitée.
3. Remettez en place la plaque de verrouillage, puis la vis.
Veillez à ne pas serrer excessivement la vis afin de
ne pas déformer le réa.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
5:1 8:1
1
2
3
5
6
7
8
4
1. Retirez de chaque coté les trois vis tenant le support de taquet.
2. Notez soigneusement la position de ces trois vis. (voir schéma).
3. Faites pivoter le support de taquet jusqu'à la position souhaitée
et alignez les trous sur le support avec ceux sur la poulie.
4. Remettez les vis en place et serrez. Veillez à ne pas les
serrer excessivement afin de ne pas deformer le réa.
Réglage de l'angle du taquet coinceur 57mm (modèles simple, triple et violon), 75mm (violon)
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1
Passage correct du
cordage avec point fixe
sur le taquet
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1
Réglage de l’angle du taquet coinceur
(modèles simples 40 mm)
Inversion du taquet coinceur
(modèles simples uniquement)
