7
Ventilateurs d’extraction de plafond SP
®
AVERTISSEMENT
Avant de déposer le ventilateur existant, couper
l’alimentation sur le tableau électrique et verrouiller
le dispositif de sectionnement pour empêcher toute
mise sous tension accidentelle. Si le dispositif de
sectionnement ne peut pas être verrouillé, attacher
un moyen de mise en garde bien visible, tel qu’un
panonceau, au tableau électrique.
30,5 cm (12 po)
1
2

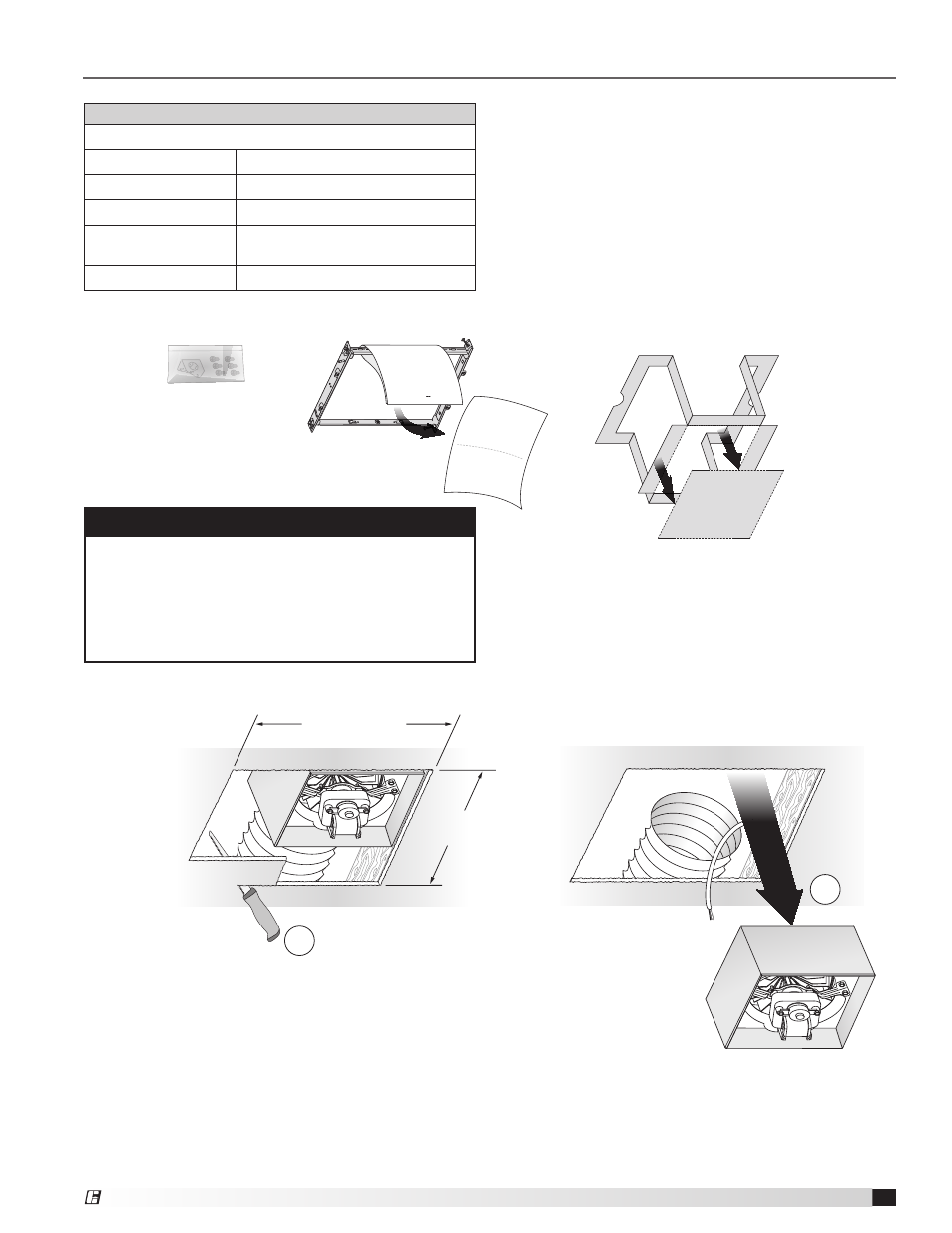

Installation de rénovation
Le sachet de
pièces contient la
plaquette défon-
çable et six (6) vis
Gaine et câblage existants
laissés en place
27,9 cm (11 po)
parallèlement aux solives
Examiner le câblage existant pour vérifier qu’il est en
bon état. Si des dommages sont constatés,
NE PAS POURSUIVRE L’INSTALLATION de ce produit.
Faire réparer par une personne qualifiée.
Enlever la fiche
d’instruction
Détacher le masque de
l’emballage. Voir l’étape 12.
1 - Déballer
2 - Couper l’alimentation électrique
4 - Examiner le câblage
3 - Agrandir l’ouverture dans le plafond et déposer le ventilateur existant
Matériels nécessaire
• Ruban d’étanchéité pour les raccordements de gaine
• La gaine rigide existante nécessitera l’ajout d’un
courte longueur de gaine flexible
• Câblages et fournitures électriques conformes au
code de l’électricité en vigueur
Outillage nécessaire
Visseuse électrique à embout Phillips
Tournevis Phillips
Règle
Tournevis plat
Crayon
Pince
Scie pour cloison sèche
Pince à dénuder
Marteau à panne fendue ou
levier
Coupe-câble
Couteau utilitaire
