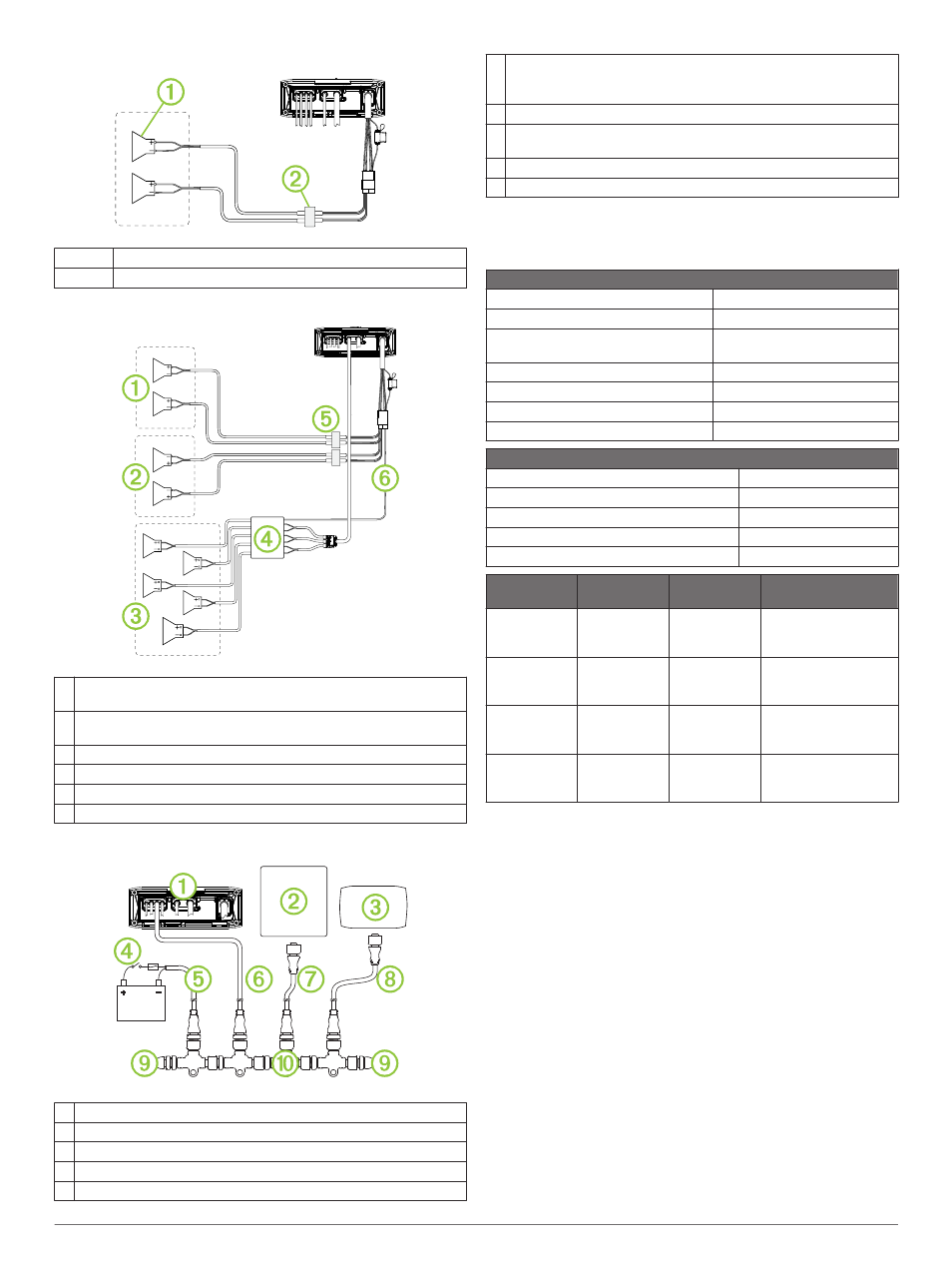

Schéma de câblage d'un système à une zone
À
Haut-parleurs
Á
Connexion étanche
Schéma de câblage d'un système à trois zones
À
Haut-parleurs de la zone 1, alimentés par un ampli de classe D en
stéréo
Á
Haut-parleurs de la zone 2, alimentés par un ampli de classe D en
stéréo
Â
Sortie ligne de la zone 3, nécessitant un ampli externe
Ã
Ampli 5 canaux
Ä
Connexions étanches
Å
Télécommande activée
Schéma de câblage du système NMEA 2000
À
Chaîne stéréo
Á
Ecran multifonction de traceur pris en charge
Â
Télécommande filaire Fusion, comme la NRX200i
Ã
Commutateur en ligne
Ä
Câble d'alimentation NMEA 2000
Å
Câble NMEA 2000 provenant de la chaîne stéréo
Peut être utilisé avec une rallonge de 2 m (6 pi) maximum à l'aide
d'un câble NMEA 2000.
Æ
Câble de dérivation NMEA 2000 provenant de l'écran multifonction
Ç
Câble de dérivation NMEA 2000 provenant de la télécommande
filaire
È
Borne ou câble de dorsale NMEA 2000
É
Connecteur en T NMEA 2000
Informations de la chaîne stéréo
Caractéristiques techniques
Généralités
Poids
0,88 kg (1,96 lb.)
Résistance à l'eau
IPX5
Plage de températures de
fonctionnement
De -5 à 50 °C (de 23 à 122 °F)
Plage de températures de stockage
De -20 à 70 °C (de -4 à 158 °F)
Tension d'entrée
De 10,8 à 16 V c.c.
LEN NMEA 2000
1 (50 mA)
Distance de sécurité du compas
15 cm (5.9 in.)
Ampli de classe D à bord
Puissance musicale en sortie par canal
70 W max. x 4 à 2 ohms
Puissance musicale en sortie totale
280 W max.
Courant (veille avec contact éteint)
< 3 mA
Courant (max.)
15 A
Courant (son désactivé)
< 900 mA
Récepteur
radio
Europe et
Australasie
Etats-Unis
Japon
Gamme de
fréquences
radio FM
87.5–108 MHz 87.5–
107.9 MHz
70–90 MHz
Palier de
fréquences
FM
50 kHz
200 kHz
50 kHz
Gamme de
fréquences
radio AM
522–
1620 MHz
530–
1710 MHz
522–1620 MHz
Palier de
fréquences
AM
9 kHz
10 kHz
9 kHz
Compatibilité avec les lecteurs audio
Si vous disposez d'un modèle UD, vous pouvez utiliser les
câbles d'adaptateur fournis pour connecter les principaux
lecteurs audio du marché à la station d'accueil interne. Si vous
disposez d'un modèle AV, vous pouvez utiliser les câbles USB
fournis avec votre lecteur audio pour le connecter à la chaîne
stéréo.
Seuls les lecteurs audio dont les ports sont placés en bas et non
sur les côtés sont compatibles avec la station d'accueil. Les
lecteurs audio dont le format dépasse les 144 × 71 × 13 mm
(5,67 × 2,80 × 0,52 po) ne peuvent pas être installés dans la
station d'accueil.
