Raccordement à l'alimentation
Lorsque vous reliez la chaîne stéréo à l'alimentation, vous devez
connecter les deux fils de l'alimentation. Le fil d'alimentation
jaune doit être directement connecté à la batterie, ou à l'aide
d'un sectionneur de 15 A. Cela permet d'alimenter la chaîne
stéréo et de fournir une alimentation de secours pour
compenser les creux de tension. Le fil de signal rouge doit être
connecté à la même batterie via le commutateur d'allumage ou
un autre commutateur manuel pour allumer et éteindre la chaîne
stéréo.
Si vous n'acheminez pas le fil rouge vers le commutateur
d'allumage ou un autre commutateur manuel, vous pouvez
connecter le fil jaune au fil rouge et les relier à la borne positive
(+) de la batterie. Vous devez mettre un fusible sur le fil rouge.
Si vous avez besoin d'une rallonge pour l'alimentation (jaune) et
la mise à la terre (noir), utilisez un fil 2,08 mm 2 (14 AWG). Pour
des rallonges supérieures à 1 m (3 pieds), utilisez un fil
3,31 mm 2 (12 AWG).
Si vous avez besoin d'une rallonge pour le fil de signal rouge,
utilisez un fil 0,33 mm 2 (22 AWG).

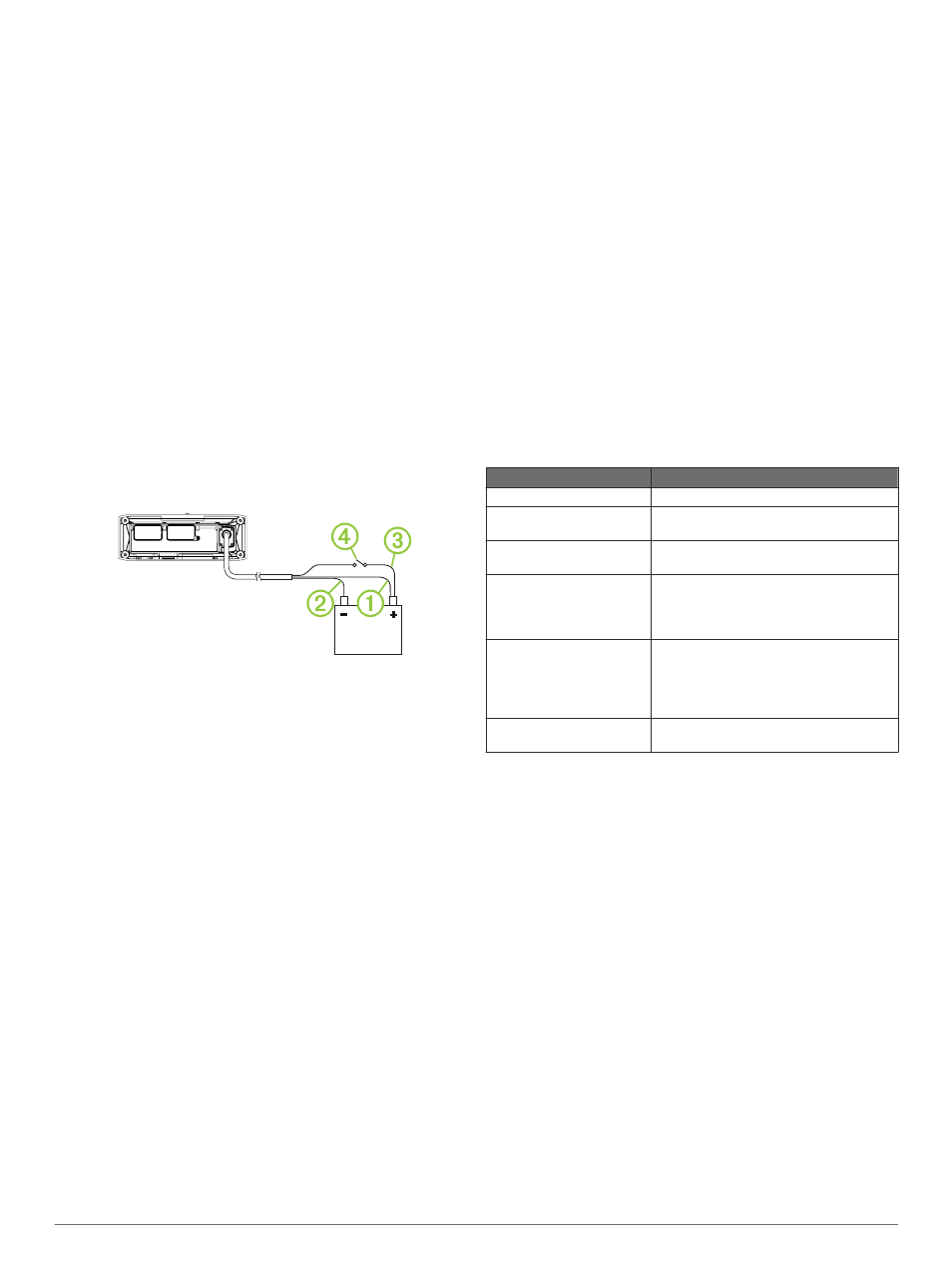

1 Acheminez les fils d'alimentation jaune
À
et de mise à la
terre noir
Á
jusqu'à la batterie et la fiche du faisceau de
câbles jusqu'à la chaîne stéréo.
Ne connectez pas le faisceau de câbles à la chaîne stéréo
tant que toutes les connexions de fils dénudés n'ont pas été
faites.
2 Connectez le fil noir à la borne négative (-) de la batterie.
3 Sélectionnez une option :
• Connectez le fil jaune à la borne positive (+) de la batterie
et acheminez le fil de signal rouge
Â
vers le commutateur
d'allumage ou un autre commutateur manuel
Ã
.
• Connectez le fil jaune au fil rouge puis reliez-les à la borne
positive (+) de la batterie.
Zones de haut-parleurs
Vous pouvez regrouper les haut-parleurs d'une zone dans des
« zones de haut-parleurs ». Ensuite, vous pourrez commander
le volume de chaque zone spécifique. Par exemple, vous
pouvez baisser le son dans la cabine et l'augmenter sur le pont.
Vous pouvez configurer la balance, la limite de volume, le
niveau du caisson de basse et le nom de chaque zone
disponible. Vous pouvez connecter en parallèle deux paires de
haut-parleurs maximum par zone, afin d'augmenter la sortie de
l'ampli.
Considérations relatives à la connexion de l'ampli du
caisson de basse
Cette chaîne stéréo accepte la sortie vers un caisson de basse
alimenté depuis toutes les sorties de zone.
Le port du caisson de basse sur la chaîne stéréo sort un signal
de niveau ligne mono. Le niveau audio de sortie du port est lié à
la zone.
• Il est recommandé de relier les connecteurs au répartiteur
fourni.
• Vous avez besoin d'un répartiteur pour chaque zone. Un seul
répartiteur est inclus.
Considérations relatives à la connexion de l'ampli du
haut-parleur
En plus des deux zones de haut-parleur stéréo disponibles via
le faisceau de câbles, cette chaîne stéréo peut être connectée à
plusieurs amplis à travers des connexions de zone.
• Le fil bleu du faisceau de câbles doit être connecté à l'ampli
pour fournir un signal de sorte à allumer l'ampli avec la
chaîne stéréo. Si vous avez besoin d'une rallonge pour le fil
de signal bleu, utilisez un fil 0,33 mm 2 (22 AWG).
• La sortie audio est une sortie de niveau ligne stéréo sur un
câble RCA standard.
Connexions courantes vers la chaîne stéréo
Il est possible de connecter une vaste sélection d'entrées et de
sorties média à la chaîne stéréo, selon son modèle et les
appareils que vous souhaitez connecter.
Pour vous aider à distinguer les types de connexions, un code
couleur figure sur les connecteurs. Par exemple, votre téléviseur
possède sûrement un connecteur HDMI. Connectez le câble
HDMI au connecteur HDMI de la chaîne stéréo. Ce tableau
regroupe les connexions possibles entre certains appareils et la
chaîne stéréo (liste non exhaustive).
REMARQUE : la disponibilité des connecteurs dépend du
modèle de chaîne stéréo.
Entrée Connexions de la chaîne stéréo
Antenne radio FM/AM* Connecteur pour antenne
Récepteur SiriusXM
Connect ACCESSORY
Appareil USB Connecteur USB ou station intégrée
(modèles UD)
Téléviseur avec connecteur
vidéo composite et sorties
ligne audio RCA Jaune vers COMPOSITE VIDEO
(MS-650AV uniquement)
Sorties ligne RCA du téléviseur vers les
connecteurs AUX IN 1 ou AUX IN 2
Téléviseur avec
connecteurs COMPONENT
et sorties ligne audio RCA Trois connecteurs vidéo COMPONENT
vers les connecteurs correspondants sur
la chaîne stéréo (MS-650AV uniquement)
Sorties ligne RCA du téléviseur vers les
connecteurs AUX IN 1 ou AUX IN 2
Téléviseur avec connecteur
HDMI HDMI (MS-750AV uniquement)
* Il est recommandé d'utiliser une antenne marine AM/FM reliée
à la terre sur les embarcations avec coque en métal. Utilisez
une antenne marine AM/FM non reliée à la terre sur les autres
embarcations.
Canal de retour audio (ARC)
La fonction Canal de retour audio (ARC) vous permet de lire le
son du téléviseur sur les haut-parleurs de la chaîne-hifi stéréo.
Avec cette fonction, nul besoin de connecter un câble audio
distinct depuis la prise HDMI du téléviseur à la chaîne stéréo.
En général, sur les téléviseurs dépourvus de fonction ARC, pour
lire le son du téléviseur sur les haut-parleurs de la chaîne-hifi
stéréo, vous avez besoin d'un câble distinct. Avec la fonction
ARC, le câble HDMI envoie le son du téléviseur sur la chaîne
stéréo.
Les câbles HDMI version 1.4 prennent en charge la fonction
ARC. Lorsque vous définissez l'installation de votre chaîne
stéréo, vérifiez si vos appareils prennent en charge la fonction
ARC. Sur la plupart des appareils prenant en charge cette
fonction, une étiquette ARC est placée sur la prise HDMI
compatible ARC.
REMARQUE : le Fusion MS-AV750 prend en charge la fonction
ARC.
