CÂBLES
Description (couleur)
Alimentation électrique +12 Vcc (jaune)
Terre négative (noir)
Mise sous tension de l'amplificateur distant (bleu)
Atténuateur +12 V commuté (orange)
Dim
Connectez au système d'éclairage du navire pour réduire la luminosité
de l'écran LCD et des touches quand les lumières du navire sont allumées.
Entrée Aux
Connectez une source auxiliaire aux bornes RCA droite et gauche (Blanc = G, rouge = D).
Sortie ligne
Connectez à un amplificateur externe (blanc = G, rouge = D).

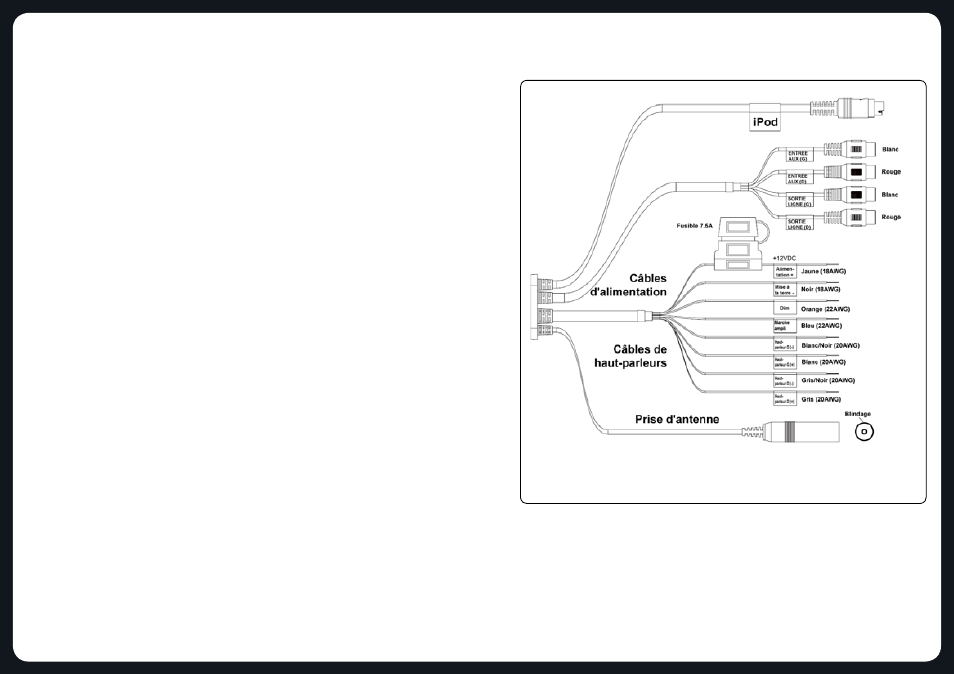

Figure 8 – Schéma de câblage du RA50
SCHÉMA DE CÂBLAGE DU RA50
