Exécution des tests de sécurité électrique
51
RELAIS DE
SÉLECTION
DE FILS*
*Les fils non sélectionnés
sont ouverts.
PARTIE CONDUCTRICE
DUT_PE
L2
DUT_L2
DUT_L1
SECTEUR
L1
L2
PE
SECTEUR
SOUS TENSION
REV
POL
FE
APPAREIL TESTE
PARTIE
APPLIQUÉE
MD
gtw25.eps

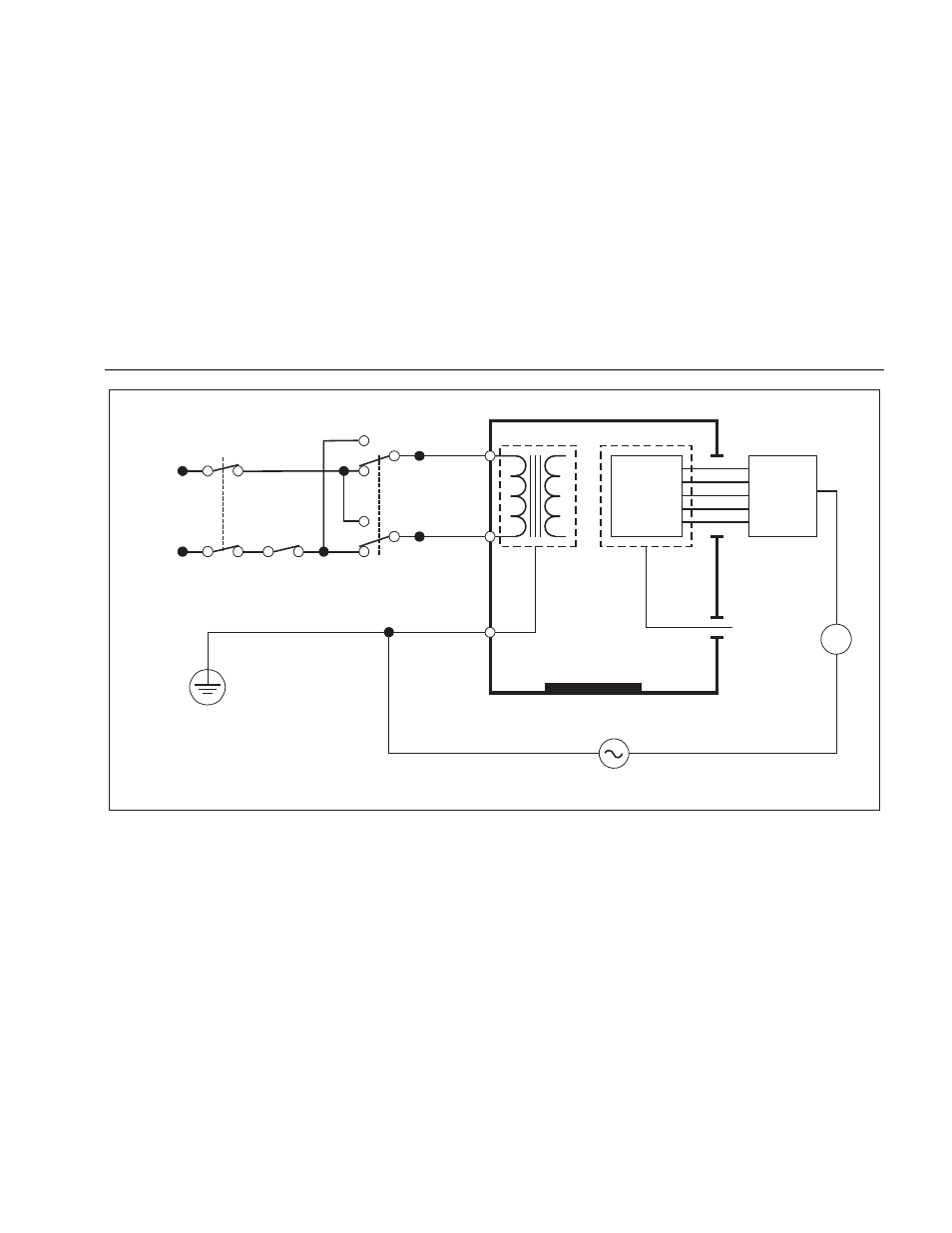

Figure 28. Schéma de test du courant de fuite directe sur les parties appliquées
