Electrical Safety Analyzer
Branchement d’un appareil testé à l’analyseur
11
Branchement d’un appareil testé à
l’analyseur
L’appareil testé (DUT) peut être branché de différentes
manières en fonction de l’appareil et du nombre de
branchements nécessaires au test de sécurité électrique
complet. La figure représente l’appareil testé relié à la
prise de test, les bornes des parties appliquées et un
branchement distinct vers l’enceinte ou la prise de terre
de l’appareil testé.
Mise sous tension de l’analyseur
Remarque
Pour assurer le bon fonctionnement de
l’indicateur de tension élevée, vérifiez son
illumination pendant l’auto-diagnostic au
démarrage
Appuyez sur l’interrupteur d’alimentation du panneau de
gauche en maintenant enfoncé le côté « I » de
l’interrupteur L’analyseur affiche une série d’auto-
diagnostics ainsi que le message de la figure lorsque
l’auto-diagnostic s’est correctement déroulé.

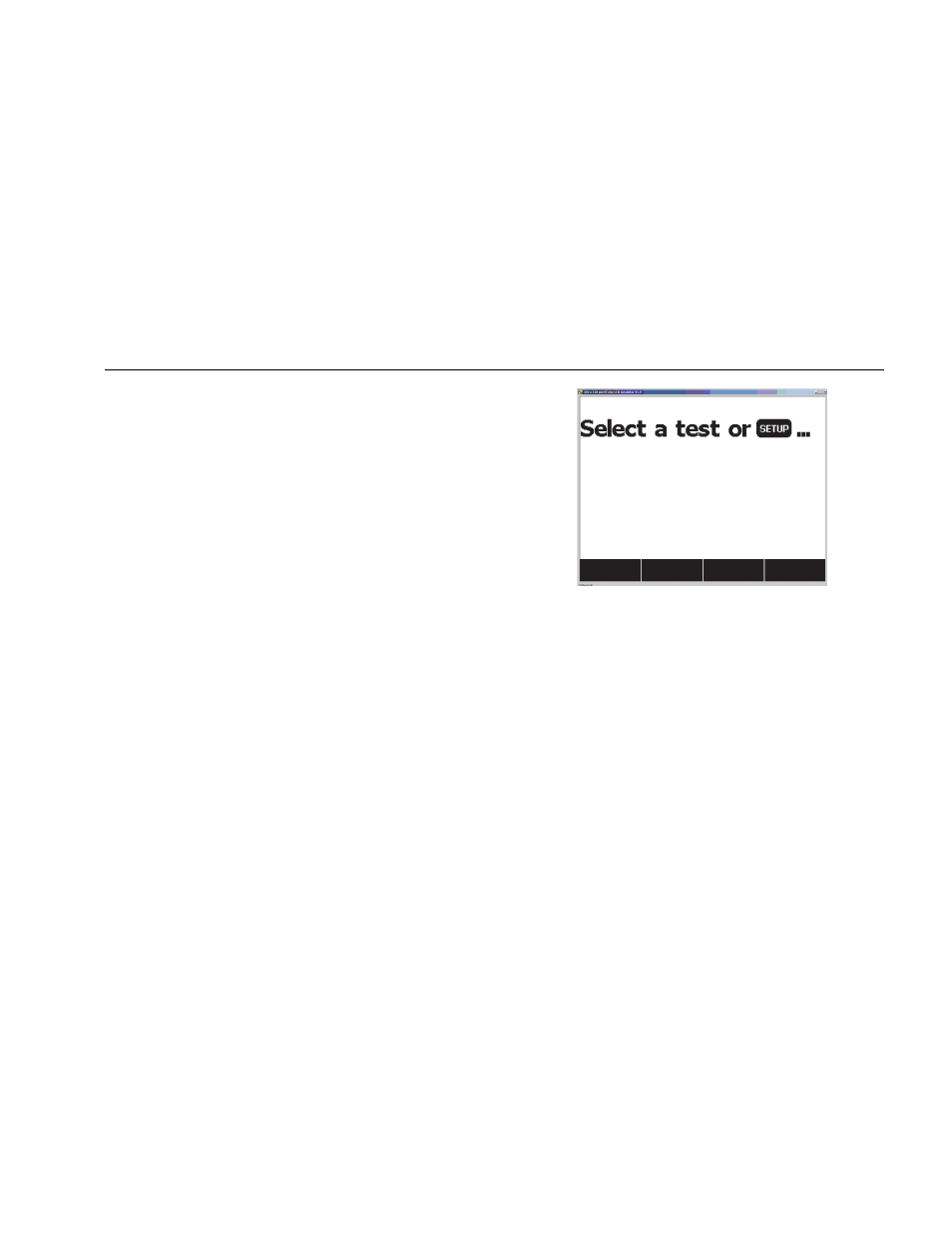

Figure 4. Analyseur prêt à fonctionner
