8 REMONTAGE DE L‘ACTIONNEUR SUR LE CORPS DE
VANNE
REMARQUE : La vanne MaxFlo 3 s’ouvre dans le sens
des aiguilles d’une montre en regardant depuis l‘ac-
tionneur.
8. Se reporter au manuel d’instructions de l‘actionneur
correspondant pour le remontage de celui-ci sur le
corps de vanne.
REMARQUE : Les butées de course de l‘actionneur
doivent être correctement ajustées pour éviter tout
dépassement de la course de l’obturateur. un mau-
vais ajustement peut engendrer une détérioration de
la vanne. une attention particulière doit être apportée
au réglage de la butée de fermeture lors de l‘utilisation
d‘un siège à portée souple.
8. Installer la vanne sur la tuyauterie comme indiqué dans
la section « Installation » selon les recommandations
d’orientation données en fin de manuel.
REMARQUE : une amélioration sensible a été apportée
à la vanne MaxFlo 3, avec une sécurité encore accrue
pour le système anti-éjection (voir les figures 6 ).
Le diamètre interne du chapeau a été réduit de façon
à ce qu’il soit inférieur au diamètre d’épaulement de
l’arbre. En cas d’oubli de la mise en place de la butée
d’arbre (46) par l’opérateur lors du remontage, l’arbre
n’a aucune possibilité de traverser le chapeau.

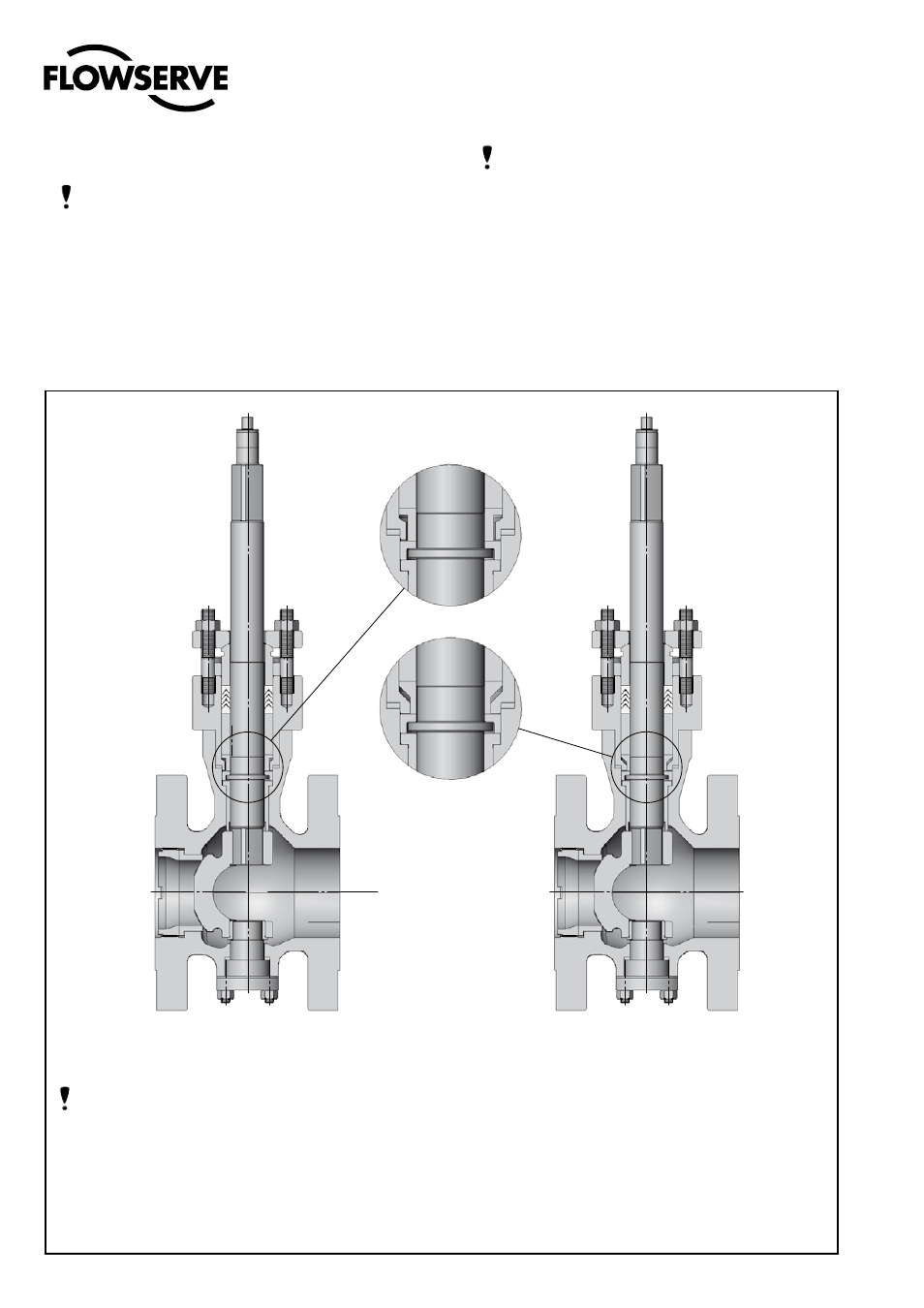

Figures 6a : ancienne conception
Une mise à niveau de l’ancienne conception ( avant mi
006 ) est parfaitement envisageable, en procédant au
changement du chapeau (40) et de la rondelle de fond
(99).
Contacter dans ce cas votre revendeur Flowserve en
indiquant bien les numéros de série des vannes à
upgrader.
9. CONCEPTION DU SYSTEME ANTI-EJECTION DE L‘ARBRE DE VANNE
Figures 6b : nouvelle conception
