Echo Bear Cat 76903-00 Manuel d'utilisation
Page 2
5. Retirez les trois boulons de la bague (illustrés ci-dessous). Vissez
ces trois boulons dans les trous filetés qui étaient précédemment
inutilisés. Serrez les boulons au même couple jusqu’à ce que la
bague et la gorge de poulie se desserrent et puissent être retirées.
6. Desserrez la vis de pression dans la bague.
7. Retirez la cale d’écartement, l’axe et les lames comme illustré ci-
dessous. Jetez-les.
8. Remplacez-les par une nouvelle cale d’écartement, un nouvel axe
et de nouvelles lames
. Assemblez en insérant l’axe dans la tête de
l’organe de coupe et en fixant avec un boulon de 1/2 x 3/4 po et une
rondelle. (Figure 1). Serrez le boulon à 70 pi-lb.
9. Remettez en place la bague et la gorge de poulie.
10. Réinsérez les boulons dans les trous non filetés de la bague et
vissez-les dans la gorge de poulie avant de les serrer uniformément.
Serrez à un couple de 108 po/lb en veillant à ce que les deux poulies
soient alignées à 1/16 po près.
11. Tendez la courroie en ajustant la position du moteur de manière à
obtenir un écart de 1/32 po entre les spires du ressort. Une fois
l’écart de 1/32 po obtenu, serrez l’écrou illustré à l’étape 4 et serrez
les boulons de montage du moteur illustrés à l’étape 3.

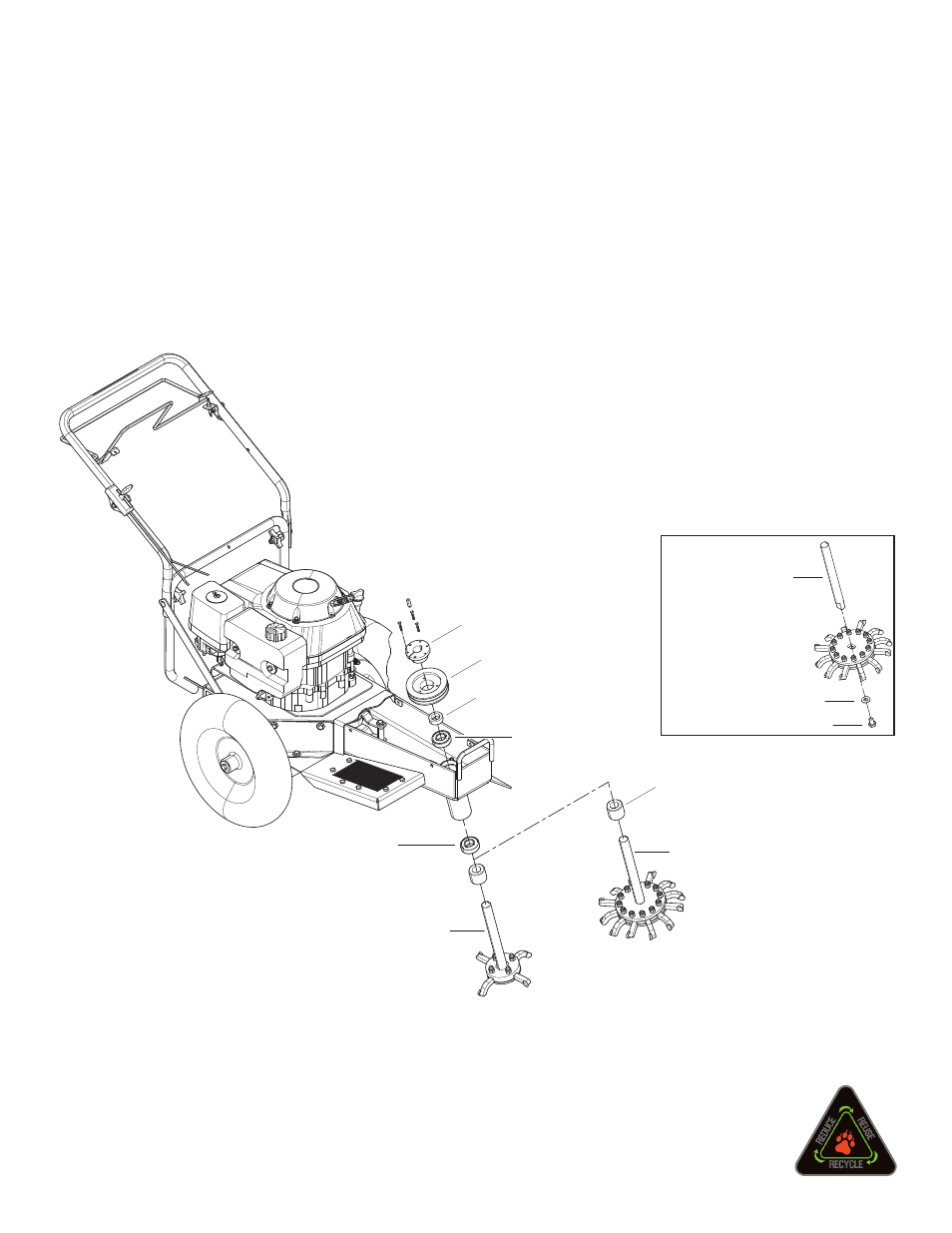

BAGUE
GORGE DE POULIE
ENSEMBLE
À 12 LAMES
ENSEMBLE
À 4 LAMES
CALE D’ÉCARTEMENT
COUSSINET
COUSSINET
CALE
D’ÉCARTEMENT
AXE
RONDELLE PLATE 1/2 PO SAE
BOULON, 1/2 X 3/4 PO NF
Figure 1
