Fiche d’instructions
Instructions
Réf. 76905-00
Rév. 092010
OBJET : KIT DE CONVERSION D’ORGANE
DE COUPE À 12 LAMES N° 76903-00
ADAPTABLE SUR : TOUTES LES
BROYEUSES DE SOUCHES N°s DE SÉRIE
0 - PRÉSENT
Avant d’inspecter ou d'intervenir sur quelque partie que
ce soit de la machine, coupez le contact et assurez-
vous que toutes les pièces en mouvement sont à
l’arrêt complet.
AVERTISSEMENT
Ces instructions vous indiqueront comment installer
le kit de conversion d’organe de coupe à 12 lames sur
les broyeuses de souches équipées actuellement d’un
système à 4 lames.
KIT DE CONVERSION D’ORGANE DE COUPE À
12 LAMES N° 76903-00
Nº DE
RÉFÉRENCE
DESCRIPTION DES PIÈCES
INCLUS DANS LE KIT
QTÉ
76904-00
ENS., CONVERSION ORG.
COUPE BR. SO. 12 LAMES
1
1. Arrêtez le moteur et laissez aux pièces en mouvement
le temps de s’immobiliser.

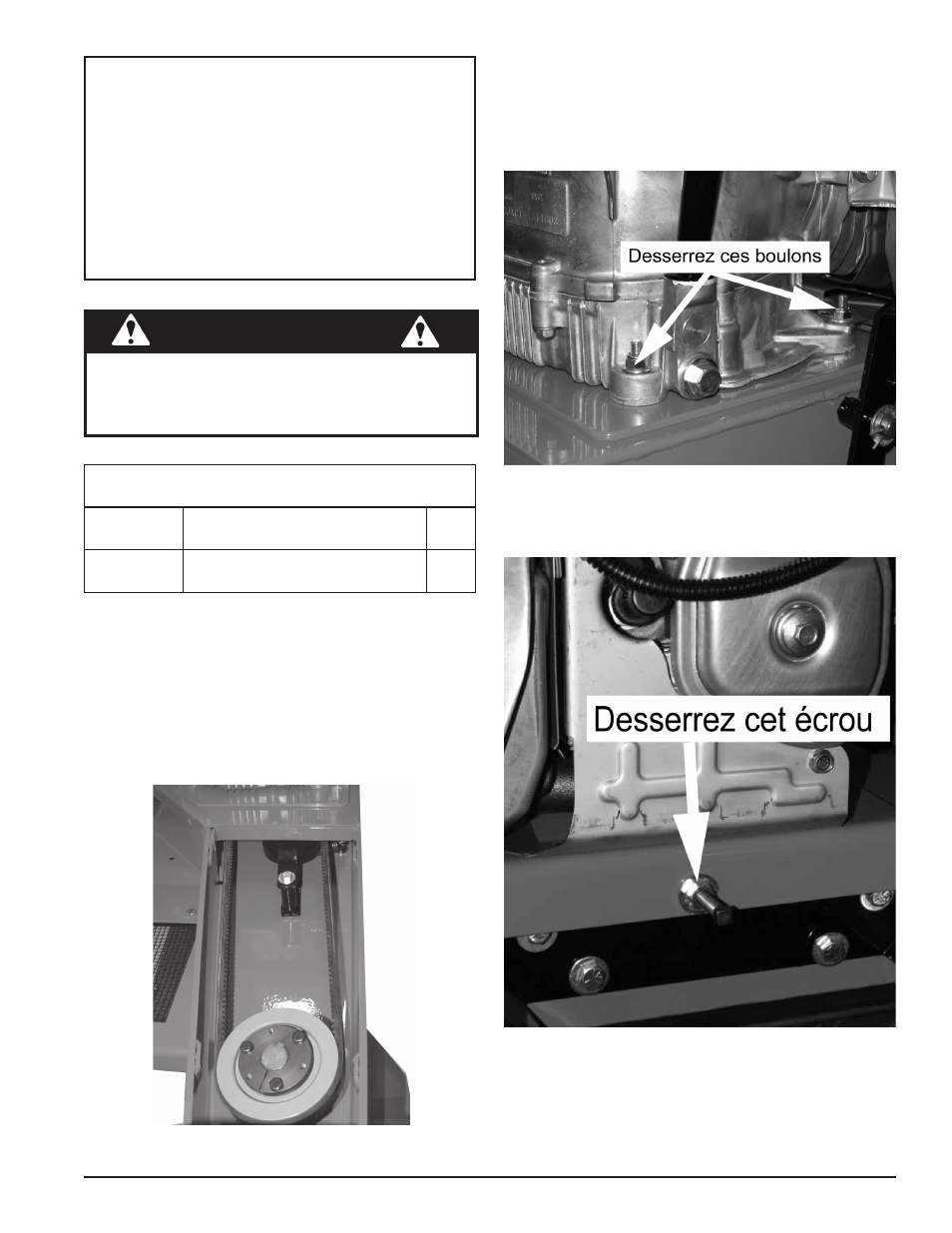

2. Enlevez les sept boulons sur les côtés de la broyeuse
de souches pour retirer le couvercle.
3. Desserrez les quatre boulons de montage du moteur.
Deux boulons sont situés sur le dessus de la plaque
de montage du moteur (voir ci-dessous). Les deux
autres boulons sont situés de l’autre côté du moteur,
sous la plaque de montage du moteur.
4. Desserrez l’écrou à l’arrière de la machine (voir ci-
dessous) et poussez le moteur légèrement vers l’avant
pour soulager la tension de la courroie d’entraînement
et du ressort.
