Comprendre le fonctionnement de votre machine vous aidera à obtenir des résultats optimaux lorsque vous l’utiliserez.
Les descriptions suivantes définissent les caractéristiques et commandes de votre machine.
3
1. Chaînes de sécurité de l’attelage : Les chaînes de sécurité
sont utilisées durant le remorquage pour empêcher la
machine, si elle se détache du véhicule remorqueur, de s’en
séparer complètement. Croisez les chaînes de sécurité sous
l’attelage et reliez-les au véhicule remorqueur.
2. Support de flèche d’attelage : Il doit toujours être en position
RELEVÉE et ne doit pas toucher le sol lorsque la machine
se déplace. Durant le fonctionnement, placez-le en position
ABAISSÉE sur une surface horizontale.
3. Pompe hydraulique : La pompe fournit la puissance
hydraulique au système.
4. Réservoir de fluide hydraulique : La pompe hydraulique
nécessite des fluides hydrauliques de première qualité
contenant des produits antirouille, antioxydants et anti
mousse de bonne qualité. Les huiles de première qualité pour
turbines, les huiles moteur API CD conformes à la norme SAE
J183, M2C33F ou les huiles de transmission automatique
G répondant aux critères Allison C-3 ou Caterpillar TO-2 et
certains fluides pour tracteurs agricoles spéciaux sont des
exemples de ces produits.
5. Zone de scission : Placez les bûches à fendre dans la zone
de scission. N'approchez aucune partie du corps de la zone
de scission lorsque le coin est en mouvement.
6. Coin : Le coin est relié au piston du vérin hydraulique.
7. Levier de commande de la fendeuse : Poussez le levier
vers la zone de scission pour sortir le piston du vérin
hydraulique. Tirez le levier dans la direction opposée à
la zone de scission pour faire rentrer le piston. Le levier
retournera automatique en position neutre lorsque le piston
sera complètement rentré.
8. Vérin hydraulique : Sortez et rentrez le piston du
vérin hydraulique à l’aide du levier de commande de la
fendeuse.

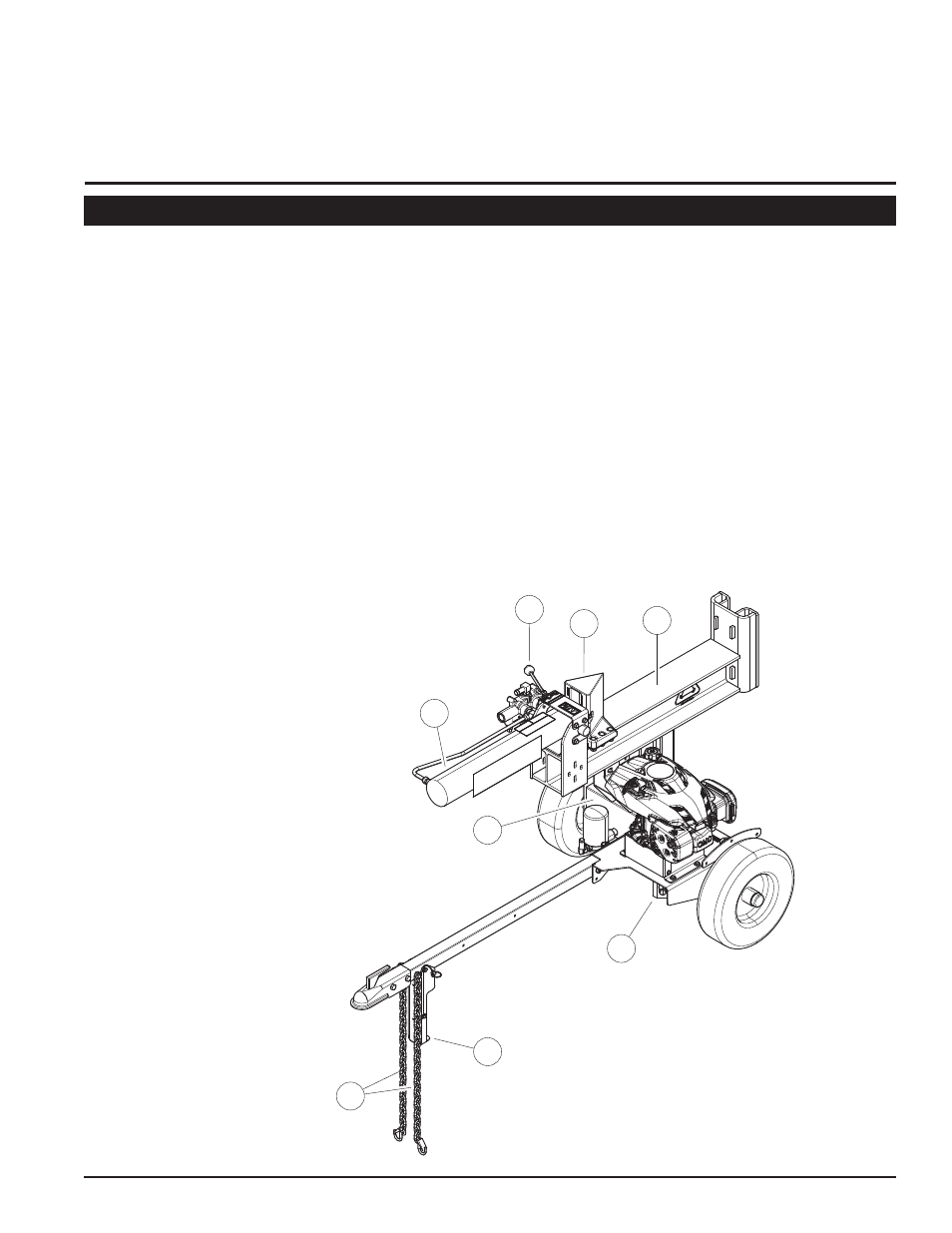

3.1 COMMANDES DE LA FENDEUSE.
4
8
7
6
3
5
2
1
