6 FENDEUSE DE BUCHES

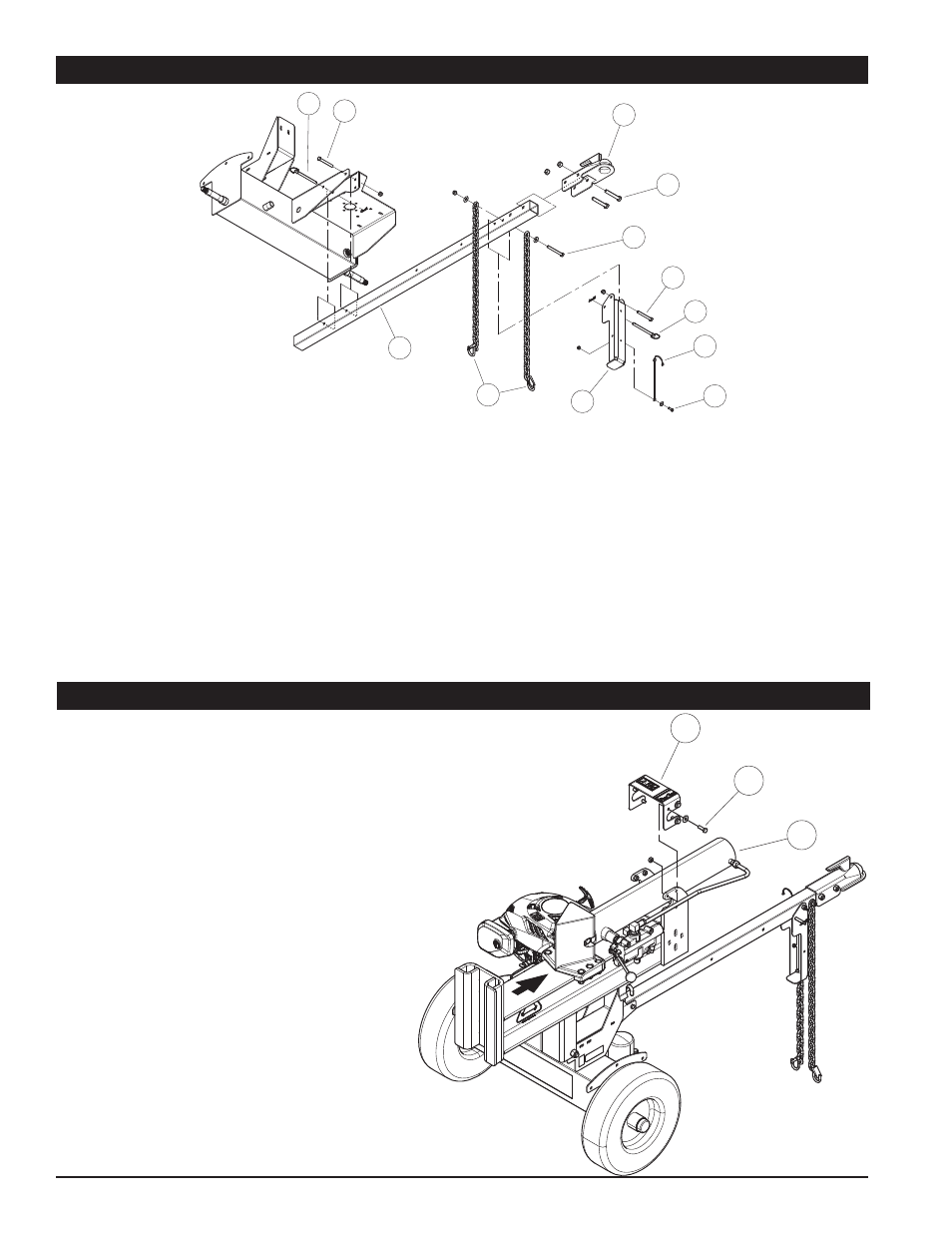

2.2 FIXATION DE L’ACCOUPLEMENT DE L’ATTELAGE
1. Placez la main (8) sur la fin de la pôle d'attelage(9), insérez boulon(6) de 1/2 x 3 po dans le trou avant et la main.
Sécurisé avec un ecrou centerlock de 1/2 sur le boulon et le serrer.
2. Placez une chaîne de sécurité(2) de chaque côté de l’accouplement de l’attelage (8). Insérez un boulon(7) de 3/8 x
3 1/4 po dans le maillon supérieur de la chaîne de sécurité et dans le trou de l'accouplement arrière. Installez des
rondelles(4) plates de 3/8 po et un ecrou centerlock (5) sur le boulon et serrer.
3. Attachez le cordon (1) du support de cric a l’aide de boulon de (4) 1/4 x 3/4 po et rondelle et ensuite attachez le
cordon a la goupille (3).
4. Attachez le support du cric(10) à la barre d’attelage(9), à l’aide de boulons de 3/8 x 3 po (5) et d’écrous de sécurité
nylock(8). Faites pivoter le support de cric vers le haut pour le mettre en position de transport et attachez-le à l’aide
de la goupille d’attelage(3) et de la goupille .
5. Pôle d'attelage placer en position à l'avant de la machine et monter en utilisant 3 / 8 x 3 po de boulon(5), écrou
nylock, attelage axe et goupille(3) comme indiqué ci-dessus dans les.
2
5
6
8
3
9
7
1
3
5
10
4
2.3 INSTALLATION DU VERIN HYDRAULIQUE
1
2
3
Pour l’expédition, le vérin hydraulique de la
fendeuse est placé en position avancée sur la
poutre centrale. Pour installer le vérin hydraulique :
1. Retirez les deux boulons(1) de 5/16 x 1 po fixant
le support du vérin(2) sur la poutre centrale.
2. Faites glisser le vérin hydraulique(3) et la vanne
vers l’arrière jusqu'à ce que les orifices des
extrémités piston du vérin reposent dans les
encoches de la poutre centrale.
3. Pour fixer le vérin hydraulique, réinstallez le
support du vérin mentionné à l’étape 2. Utilisez
les deux 5/16 x 1 boulons, rondelles et écrous
qui ont été retirées à l’étape 1 et quatre de la
trousse de propriétaires.
