DÉCHIQUETEUSE/BROYEUSE/SOUFFLEUSE 5 PO

SERVICE & ENTRETIEN

AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE

D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.

MISE EN GARDE

5.5 LUBRIFICATION

Lubrifiez la machine régulièrement avec une graisse à base de lithium.

Des conditions extrêmes nécessitent des graissages plus fréquents.

Graissez les points suivants toutes les 50 heures de

fonctionnement.

IMPORTANT

Les graisses à base de polyurée ne sont pas compatibles avec

les graisses à base de lithium . Le mélange de ces deux types de

graisse peut donner lieu à la défaillance prématurée de la machine.

REMARQUE

Ne graissez pas les paliers à l’excès. Un graissage excessif

peut entraîner une surchauffe et/ou le décollement des joints.

Ajoutez la graisse lentement et sous pression légère. Dans

la mesure du possible, tournez le palier lentement pendant

la lubrification.

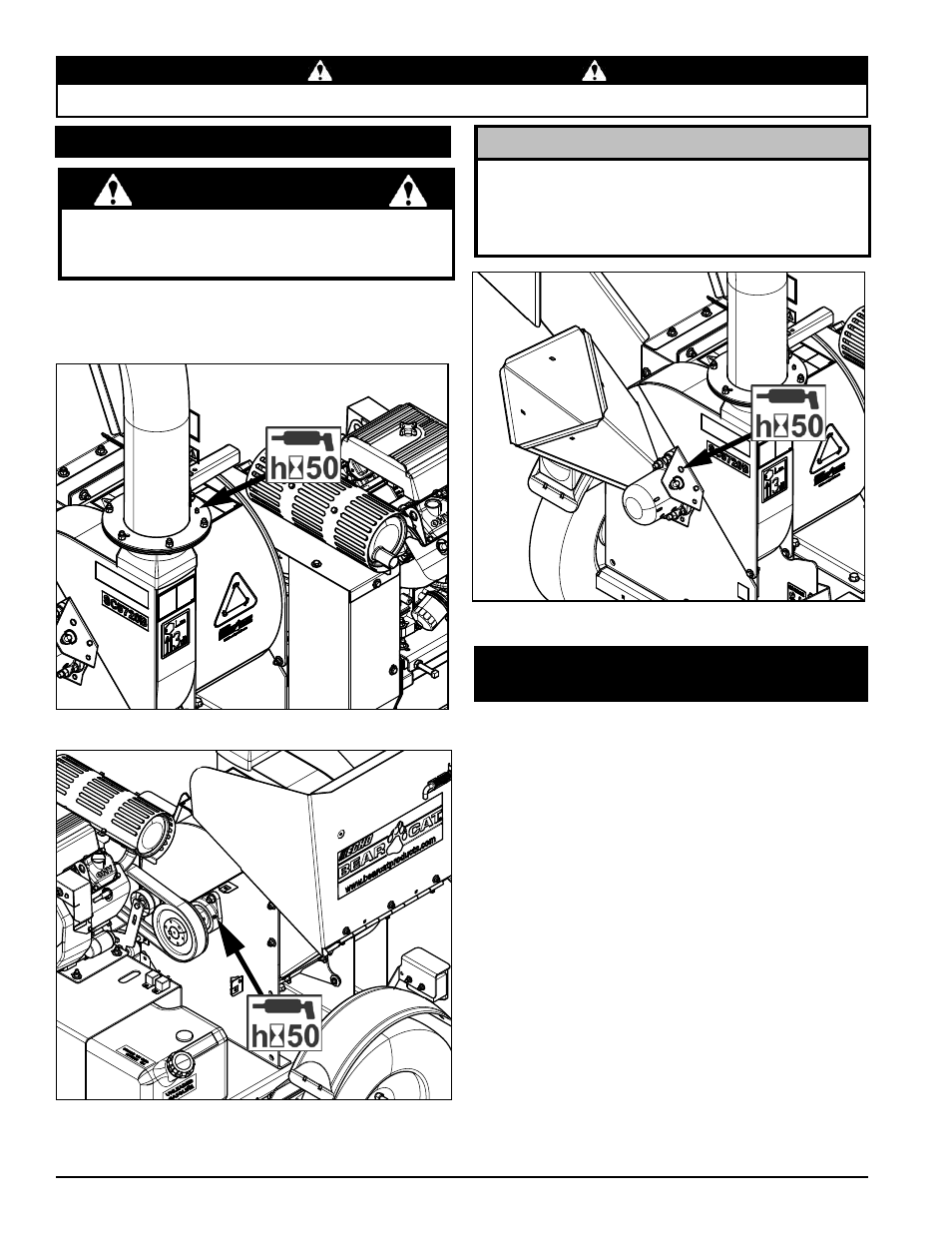

Figure 5.2, Palier à bride à deux boulons sur l’arbre du rotor (côté en-

traînement)

Figure 5.1, Goulotte de décharge

Figure 5.3, Palier à bride à deux boulons sur l’arbre du rotor

5.6 RÉGLAGE DE L’ENCLUME DE LA

DÉCHIQUETEUSE

L’écartement entre les lames de déchiquetage et l’enclume doit

être compris entre 1/16 et 1/8 de pouce. Vérifiez l’écartement

toutes les huit heures de fonctionnement et effectuez les réglages

nécessaires. L’enclume de déchiquetage est réversible. Les quatre

côtés de l’enclume peuvent servir au déchiquetage.
Pour régler l’enclume :
1. Desserrez et retirez le boulon de carrosserie de 3/8 po fixant

le couvercle d’accès aux lames de coupe.

2. Ouvrez le couvercle donnant accès au compartiment de la

déchiqueteuse/broyeuse.

3. Retirez le couvercle antipoussière se trouvant à l’avant de

la machine.

4. Retirez les protections de courroie se trouvant à l’arrière de

la machine. (Sur les modèles à prise de force, retirez d’abord

la protection jumelée).

5. Desserrez les vis pression fixant les bagues de verrouillage

des paliers à bride à deux boulons.

6. À l’aide d’un pointeau et d’un marteau, tapez doucement sur

les bagues de verrouillage dans le sens exactement inverse

de la rotation normale. (À l’avant, tapez sur le pointeau en

tournant dans le sens horaire. À l’arrière, tapez doucement

sur le pointeau en tournant dans le sens antihoraire.)
