DÉCHIQUETEUSE/BROYEUSE/SOUFFLEUSE 5 PO

FRANÇAIS

ASSEMBLAGE

2.4 FIXATION DU TUBE DE DÉCHARGE

Keep nuts as tight as possible while allowing the

discharge tube to freely turn.

NOTE

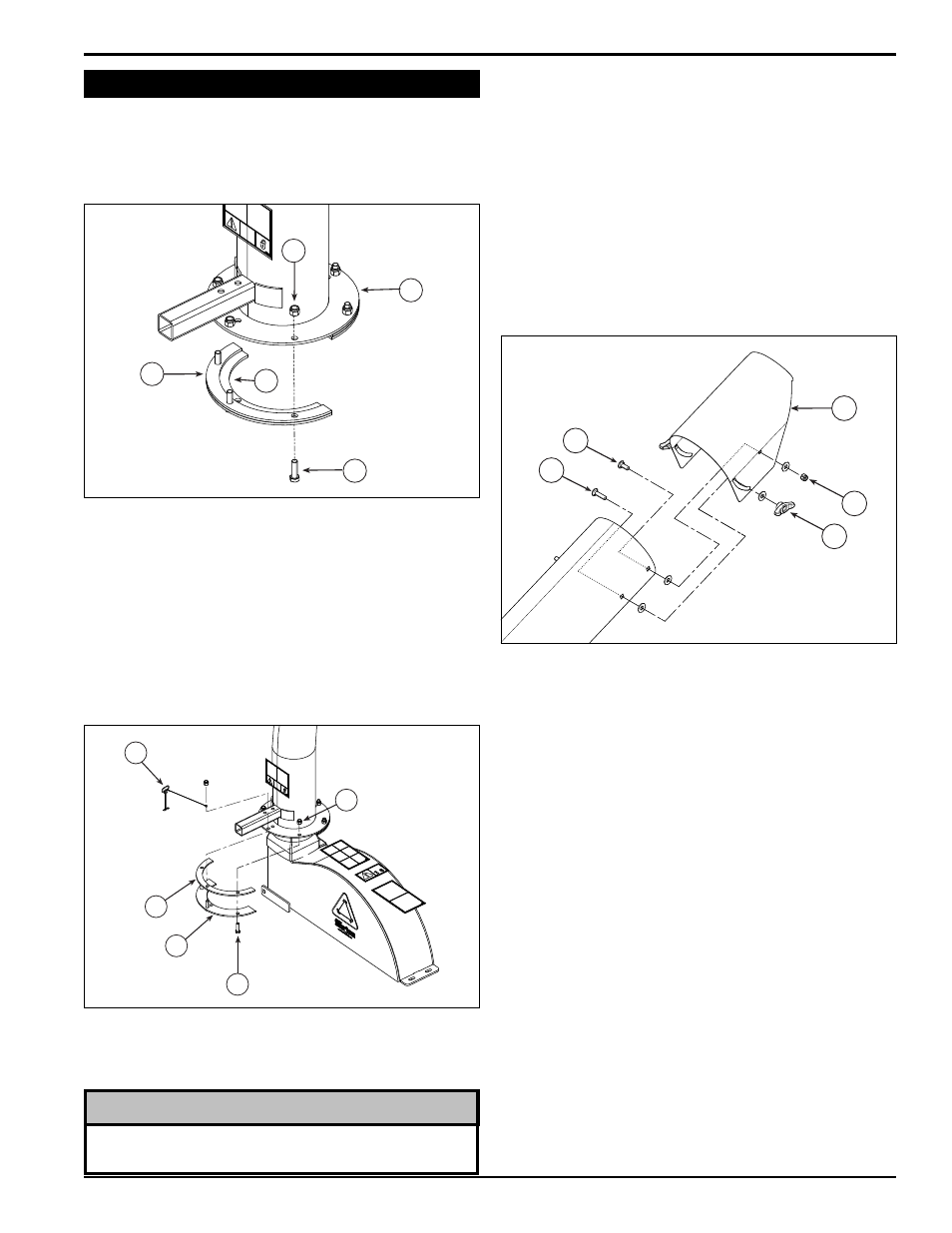

Figure 2.6, Fixer déflecteur d'éjection

Figure 2.4, Fixer collier anneau et entretoise

Figure 2.5, Attache tube à décharge

1. Fixez un anneau de support (1) et un anneau d’écartement

(2) sur la base du tube de décharge (3) à l’aide de trois

boulons (4) de 3/8 x 1 1/4 po et d’écrous Nylock (5). Serrez

en laissant un écart de 1/16 po pour permettre le montage

sur la bride. Voir la Figure 2.4.

2. Faites glisser le tube sur la bride de montage du châssis de la

déchiqueteuse. L’anneau de support (1) du tube de décharge

doit glisser sous le rebord de la bride. Serrez les boulons et

les écrous pour l’immobiliser.

3. Installez la deuxième moitié de la pièce d’écartement (2) et

de l’anneau de support (1) sur le tube de décharge à l’aide

des boulons (4) de 3/8 x 1 1/4 po et des écrous Nylock (5).

4. Attacher la lanière avec la broche de sortie (11) comme le

montre la figure 2.5.

5. Graissez l’embout de graissage situé à la base de la goulotte

pour la lubrifier. Faites tourner la goulotte et graissez-la

jusqu’à ce qu’elle tourne librement.

6. Faites tourner le tube de 360 degrés et bloquez-le à l’aide

de la goupille de blocage pour vous assurer qu’il est

correctement monté.

7. Fixez le déflecteur (6) sur le tube de décharge. Pour connecter

le déflecteur, faites passer deux boulons (7) de 5/16 x 1 1/4 po

dans le trou inférieur du tube de décharge. Faites passer ces

boulons à travers l’intérieur du tube, la rondelle, le déflecteur,

la rondelle, puis le bouton (8).

8. Terminez en boulonnant le déflecteur sur le tube à l’aide

de deux boulons (9) de 5/16 x 1 po insérés dans le trou à

l’extrémité du tube de décharge, puis fixez avec des rondelles

de 5/16 po et des écrous Nylock (10).
