DÉCHIQUETEUSE 12 POUCES 20
ENTRETIEN ET RÉPARATIONS
AVANT D’INSPECTER OU D'INTERVENIR SUR QUELQUE PARTIE QUE CE SOIT DE LA MACHINE, COUPEZ LE CONTACT, RETIREZ LA
CLÉ, DÉBRANCHEZ LES CÂBLES DE LA BATTERIE ET ASSUREZ-VOUS DE L’ARRÊT COMPLET DE TOUTES LES PIÈCES MOBILES.
AVeRTISSemeNT
Relâchez la manette d’enclenchement pour desserrer 1.
les courroies.
Retirez les quatre boulons de 3/8 x 1 po, les rondelles
2.
et les écrous fixant le dispositif de protection de la prise
de force sur le corps de la déchiqueteuse, et enlevez le
dispositif de protection.

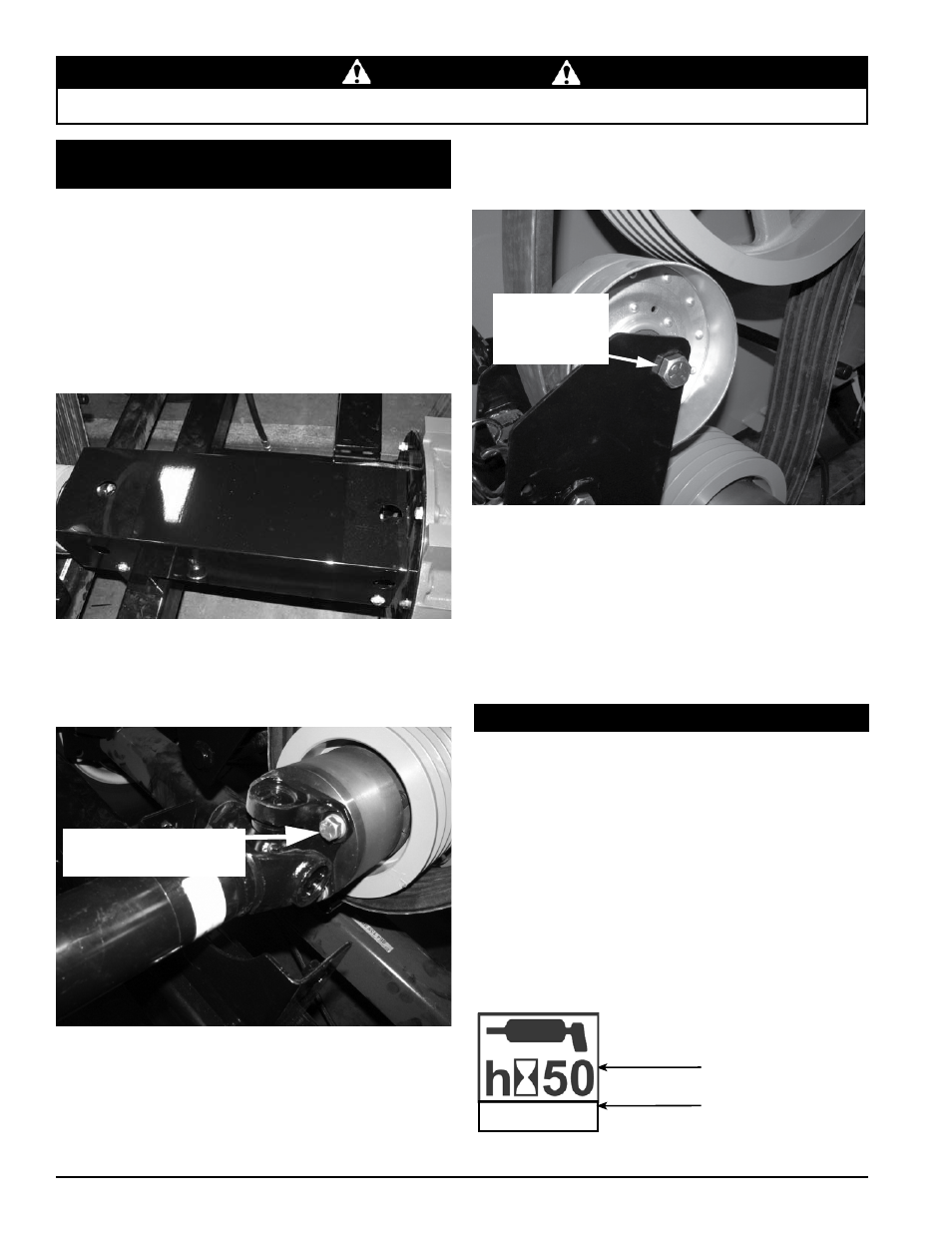

5.7 RemPLACemeNT De LA COURROIe
D’eNTRAÎNemeNT
RETIREZ LE
BOULON ET
LA POULIE
Retirez les quatre boulons de 7/16 po x 1 1/2 po et les 3.
rondelles fixant l'arbre de la prise de force à l'adaptateur
de l'arbre d'entraînement, retirez l'adaptateur de la gorge
de la courroie inférieure.
RETIREZ CES
QUATRE BOULONS
Vérifiez l’état de la courroie d’entraînement tous les ans
ou toutes les 25 heures de fonctionnement, la première
éventualité prévalant. Si la courroie est craquelée, effilochée
ou usée, remplacez-la. Pour remplacer ou régler la courroie
d'entraînement, procédez comme suit :
Dispositif de protection de la prise de force
Retirez le boulon de 7/16 po x 1 1/2 po, la rondelle l’écrou 4.
et les pièces d’écartement fixant la poulie du tendeur à la
partie soudée du tendeur, puis enlevez la poulie.
Retirez la courroie d’entraînement et installez une nouvelle 5.
courroie.
Remettez en place la poulie de tension.
6.
Glissez l’adaptateur de l’arbre d’entraînement sur la gorge 7.
de la courroie inférieure et remontez l’arbre de la prise de
force sur l’adaptateur.
Fixez le dispositif de protection de la prise de force sur le
8.
corps de la déchiqueteuse.
Q
uantité
Fréquence (50 heures)
Quantité de graisse
recommandée
5.8 LUBRIFICATION
Lubrifiez la machine périodiquement avec une graisse
à base de lithium. Des conditions de travail extrêmes
exigeront des graissages plus fréquents.
Graissez les points suivants toutes les 50 heures de
fonctionnement.
Paliers d’arbre de rotor •
Graisseur sur la goulotte de décharge •
Palier de rouleau d’alimentation •
Palier d’arbre d’entraînement •
Le schéma de droite montre les emplacements.
