DÉCHIQUETEUSE 12 POUCES 19
FRANÇAIS
ENTRETIEN ET RÉPARATIONS
AVANT D’INSPECTER OU D'INTERVENIR SUR QUELQUE PARTIE QUE CE SOIT DE LA MACHINE, COUPEZ LE CONTACT, RETIREZ LA
CLÉ, DÉBRANCHEZ LES CÂBLES DE LA BATTERIE ET ASSUREZ-VOUS DE L’ARRÊT COMPLET DE TOUTES LES PIÈCES MOBILES.
AVeRTISSemeNT
Le moteur de la déchiqueteuse étant en marche et la manette 1.
d’enclenchement en position DÉSENCLENCHÉE, relevez et
calez le rouleau d’alimentation (section 4.7).
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, enlevez l’enclume et utilisez l’un des trois autres
bords. Si tous les bords sont endommagés ou présentent une
usure irrégulière, remplacez l’enclume.
RemARQUe
5.6 RÉGLAGe De L’ÉCARTemeNT
DeS LAmeS
Veillez à ce que le rouleau d’alimentation soit relevé et calé
avant de faire pénétrer des matières végétales dans la goulotte.
Toute négligence à cet égard peut entraîner des blessures
graves, voire mortelles.
DANGeR
Arrêtez le moteur, retirez la clé et attendez l'arrêt complet 2.
du rotor.
Levez le couvercle d’accès aux lames de coupe et calez-le
3.
bien avec la goupille de blocage (section 4,9).
Tournez le disque jusqu’à ce qu’une des lames de la
4.
déchiqueteuse soit au niveau de l’enclume.
Immobilisez solidement le disque à l'aide de la goupille
5.
de blocage pour empêcher tout mouvement durant
l'installation.
Desserrez les trois boulons de 1/2 po x 1 1/2 po fixant
6.
l’enclume sur le corps de la déchiqueteuse (on y accède par
le dessous de la machine, comme illustré).
ÉCROUS DE
RÉGLAGE
BOULONS
D’ENCLUME

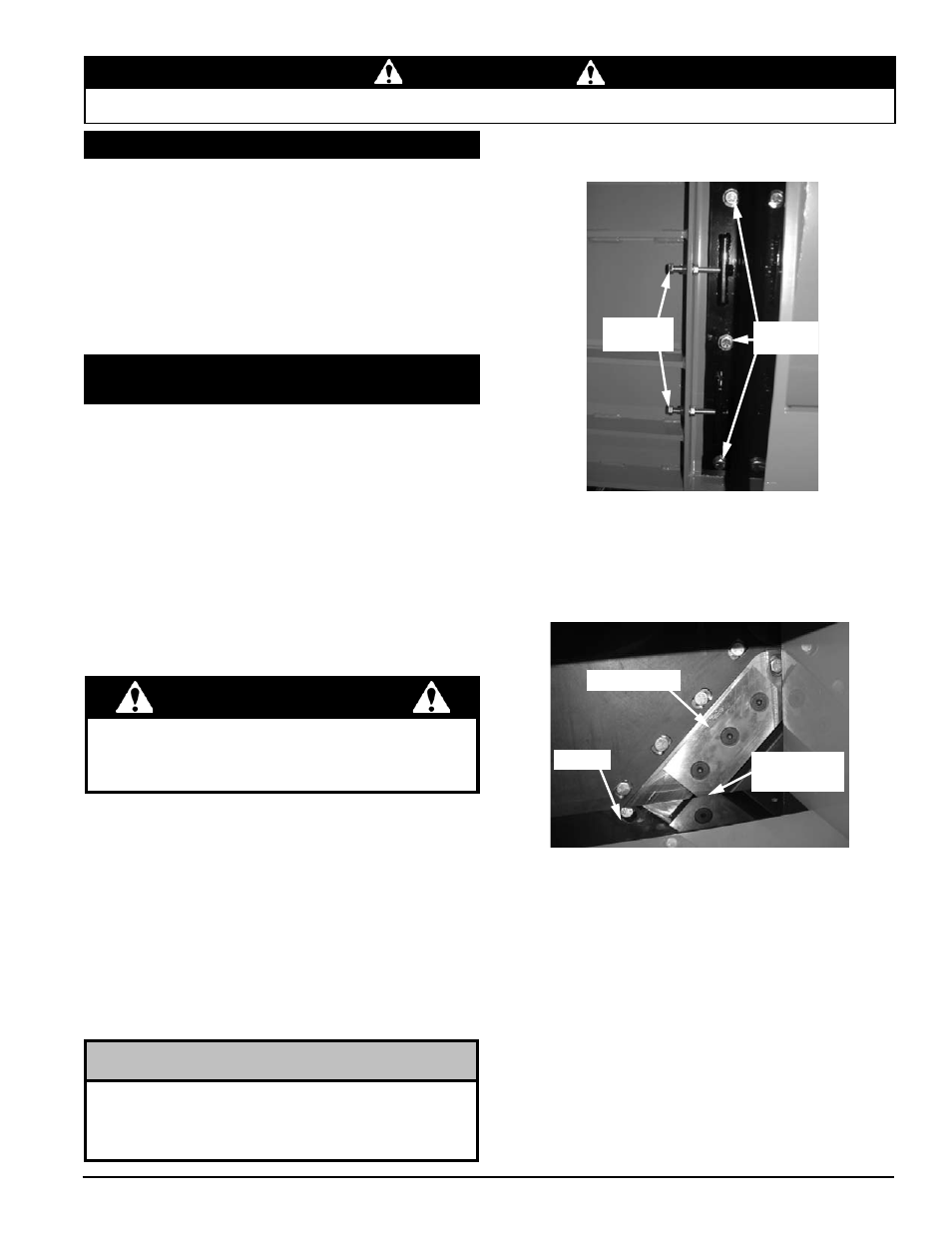

Vue des boulons d’enclume et écrous de réglage
depuis le dessous de la machine
ENCLUME
MESURER
ICI
LAME
Mesure du dégagement entre la lame et l’enclume
Fixez solidement le disque à l'aide de la goupille de blocage 1.
pour empêcher tout mouvement durant l'installation.
Placez une lame sur le disque et fixez à l’aide de trois boulons
2.
de M 20 x 2.5 x 50 po. Serrez à un couple de 230 pi-lb.
Procédez de même avec les autres lames.
Abaissez le couvercle d’accès aux lames de coupe.
3.
Fixez le couvercle d’accès aux lames de coupe sur le corps 4.
de la déchiqueteuse à l’aide de deux boulons de 1/2 x 1 1/4
po, d’écrous et de rondelles.
5.5 INSTALLATION DeS LAmeS
Vérifiez l’écartement toutes les huit heures de fonctionnement et
effectuez les réglages nécessaires. L’enclume de déchiquetage
est réversible. Les quatre côtés de l’enclume peuvent servir au
déchiquetage.
Utilisez la règle suivante pour régler l’écartement des lames :
Si vous déchiquetez des matières végétales de • moins de
6 pouces, l’écart avec l’enclume doit être compris entre 1/4
et 3/8 po.
Pour des matières végétales de
• 6 pouces et plus, l’écart
avec l’enclume doit être compris entre 3/8 et 7/16 po.
Pour régler l’enclume :
Desserrez les deux écrous de réglage de 3/8 po situés à 7.
l’intérieur de la plaque arrière de l’enclume (on y accède par
le dessous de la machine comme illustré).
Tournez le disque pour obtenir l’écartement correct entre 9. LeS
QUATRe lames de déchiquetage et l’enclume. Il est possible
que l’écart avec l’enclume soit différent pour chaque lame.
Veillez à régler l’écart pour la lame la plus proche. Réglez
l’enclume au besoin.
Une fois le dégagement approprié obtenu, serrez les trois
10.
boulons de 1/2 x 1 1/2 po pour immobiliser l’enclume sur le
châssis et serrez à 75 pi-lb.
Serrez les deux écrous de réglage de 3/8 po situés à l’intérieur
11.
de la plaque arrière de l’enclume.
Baissez le couvercle d’accès aux lames de coupe en retirant
12.
la goupille de blocage et en tournant vers la gauche l’écrou
papillon situé sur le cric.
Retirez la goupille de blocage du rouleau d’alimentation,
13.
abaissez le rouleau et reprenez les opérations.
Mesurez l’écartement entre la lame de déchiquetage et 8.
l’enclume depuis l’intérieur de la goulotte d’alimentation.
Réglez les deux écrous uniformément jusqu’à obtention
de l’écartement correct entre les lames de déchiquetage et
l’enclume.
