11

dÉchiqueteuse de 4 pouces

FRANÇAIS

FonCTIonS eT CommAndeS

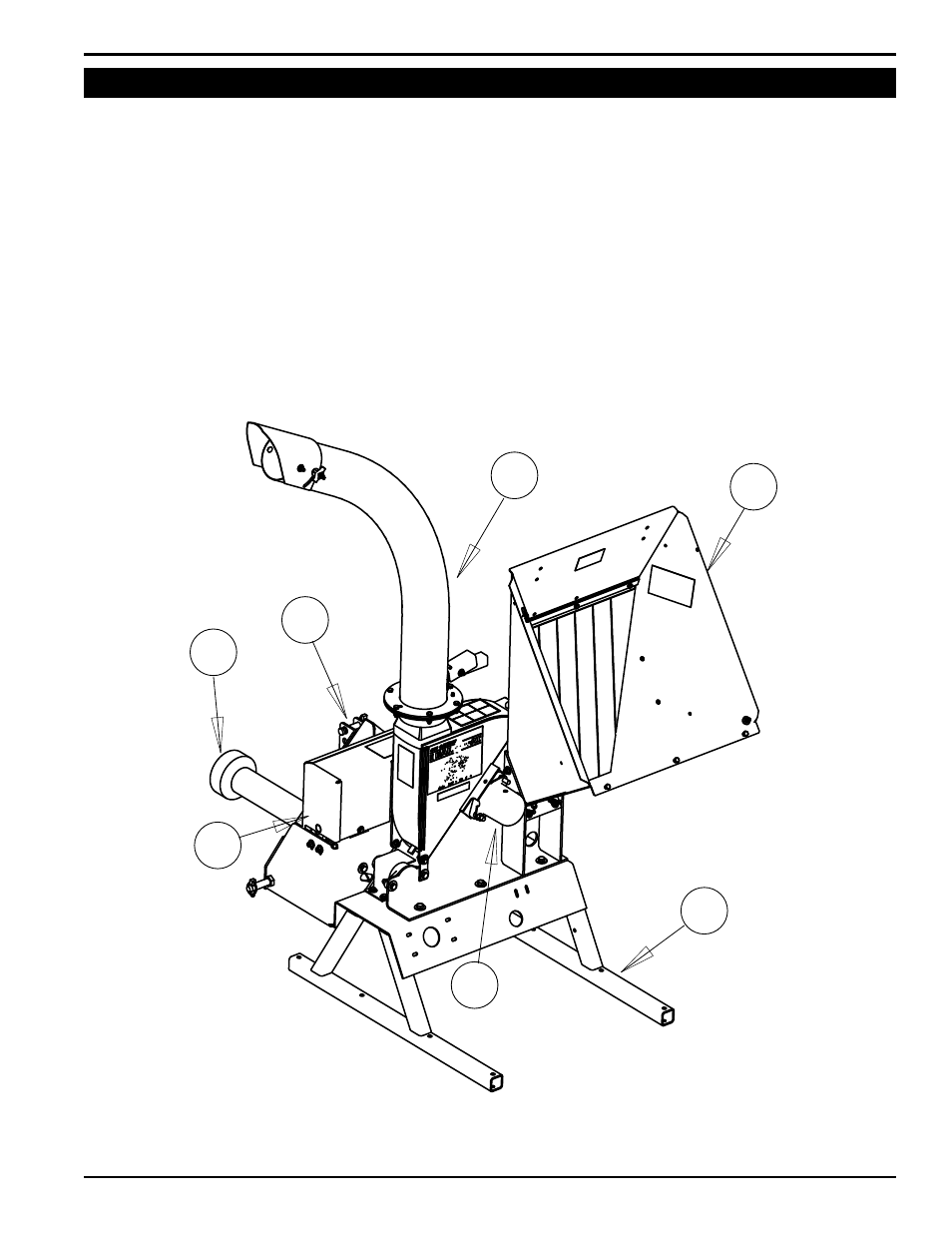

3.2 cOmmANdeS deS mOdèLeS À PRISe de FORce

dispositif de raccordement de l’attelage trois points :

1.

Permet de monter la déchiqueteuse sur l’attelage trois points

du tracteur.
Arbre d’entraînement de la prise de force :

2.

Permet de

raccorder la déchiqueteuse à l’arbre de prise de force du

tracteur. Veillez à ce que l’angle de l’arbre d’entraînement de

prise de force ne dépasse pas 20 degrés lorsque la machine

est en marche. REMARQUE : Les mesures de télescopage

minimal et maximal de l’arbre d’entraînement de la prise de

force sont respectivement de 18,11 po et 24,49 po,. ce qui

laisse un chevauchement de 6,43 po. Consultez à la section

2.10 les instructions sur les méthodes de vérification de la

longueur de l’arbre d’entraînement.

Protection de courroie :

3.

Ne retirez jamais le dispositif de

protection lorsque la machine est en marche.
Goulotte de déchiqueteuse :

4.

Permet d’introduire les

matériaux à déchiqueter.
Pieds de support :

5.

Ne déplacez jamais la machine à moins

que le dispositif 3 points ne soit relevé et que les pieds ne

touchent plus le sol.
Tube de décharge :

6.

Les matériaux déchiquetés sortent par

la goulotte de décharge rotative.
couvercle de palier d’arbre de rotor :

7.

Couvre l’arbre de

rotor et le palier.

1

2

6

4

5

7

3
