6

dÉchiqueteuse de 4 pouces

Partie

NOTe

ASSembLAGe

2.1 FIxATION de L’eSSIeU de LA

RemORqUe (mOdèLeS À mOTeUR

UNIqUemeNT)

2

Les essieux, roues et attelages du modèle Ch4614-F sont

fournis par le distributeur et peuvent être différents de ceux

figurant sur les illustrations de ce manuel.

Sortez la déchiqueteuse de la caisse d’expédition et placez-la

1.

sur une surface plane.
Levez la remorque à plusieurs centimètres au-dessus du

2.

sol à l’aide d’un treuil ou d’un cric. Assurez-vous que la

déchiqueteuse est bien soutenue.
Positionnez les ailes au-dessus de l’essieu et fixez-les à l’aide

3.

de huit boulons de 3/8 x 1 1/4 po et d’écrous Nylock (figure

2.1). Serrez à un couple de 35 lb-pi.
Alignez l’essieu sur les supports de montage des côtés de

4.

la remorque de la déchiqueteuse. Fixez à l’aide de quatre

boulons de 1/2 x 1 1/4 po, de rondelles et d’écrous Centerlock.

Serrez à un couple de 75 lb-pi.

2.2 FIxATION deS ROUeS de LA RemORqUe

(mOdèLeS À mOTeUR UNIqUemeNT)

Maintenez une des roues contre un des moyeux et alignez

1.

les trous de la roue sur ceux du moyeu.
Vissez les boulons de roue dans les trous et serrez à un

2.

couple de 75 lb-pi. Procédez au serrage des boulons de roue

suivant une configuration en croix.
Procédez de même sur l'autre roue.

3.

2.3 FIxATION de L’ATTeLAGe de LA

RemORqUe

(mOdèLeS À mOTeUR UNIqUemeNT)

Fixez l’attelage réglable sur la glissière située au bas de

1.

la remorque à l’aide de trois boulons de 3/8 x 3 1/2 po, de

rondelles et d’écrous Nylock (inclus dans le kit remis au

propriétaire)
Fixez les deux chaînes de sécurité à l’attelage à l’aide

2.

d’unboulon à six pans de 3/8 x 3 1/2 po, de deux rondelles

et d’un écrou Nylock, comme l’indique la figure 2.2
Glissez la rotule de 50 mm (2 po) sur l’organe d’attelage

3.

Boulonnez la rotule sur l’organe d’attelage à l’aide de deux

boulons à six pans de 1/2 x 3 po et d’écrous Centerlock.
Fixez la chandelle à l’organe d’attelage à l’aide d’une goupille

4.

expansible.
Serrez les boulons de 1/2 po à un couple de 75 lb-pi et les

5.

boulons de 3/8 po à un couple de 35 lb-pi.

PANNEAU

BOULON DE
8/3 X 1-1/4 PO.

SUPPORT DE

FIXATION À L’AXE

ECROU
DE 3/8 PO.

ECROU DE BLOCAGE
CENTRAL DE ½ PO.

BOULON DE
½ X 1-1/4 PO.

RONDELLE
DE ½ PO.

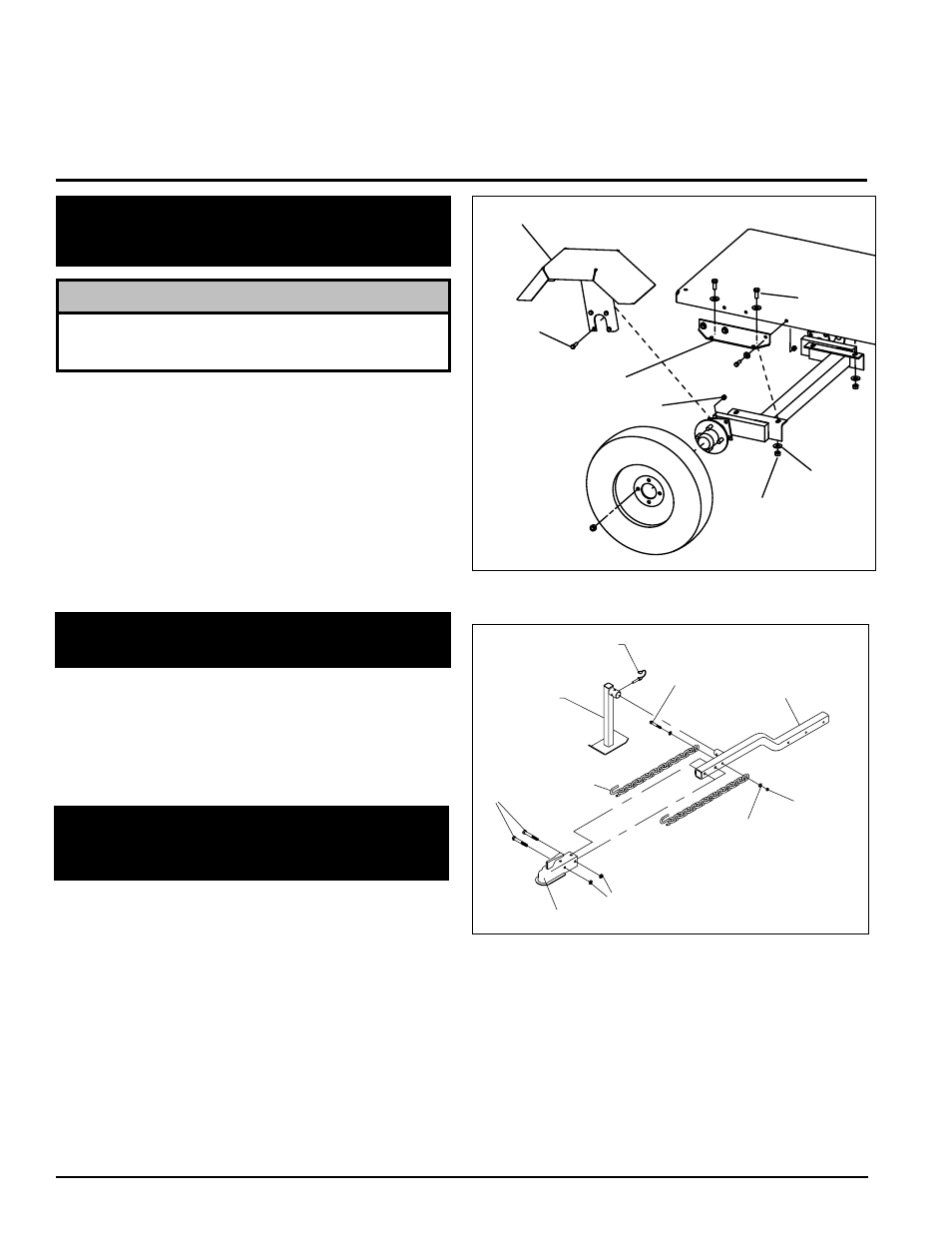

Figure 2.1, Fixation de l’essieu de la remorque

BOULONS DE
½ X 3 PO.

ECROUS DE BLOCAGE
CENTRAL DE ½ PO.

CHAÎNE DE
SÛRETÉ

CHANDELLE

CHEVILLE
À PRESSION

BOULON DE
3/8 X 3-1/2 PO.

ENSEMBLE SOUDÉ
DE L’ATTELAGE

RONDELLE
DE 3/8 PO.

ECROU NYLOC
DE 3/8 PO.

COUPLEUR

Figure 2.2, Ensemble d’attelage de remorque
