14 DÉCHIQUETEUSE DE 5 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.5 RÉGLAGE DU DÉGAGEMENT DE LA
LAME DE LA DÉCHIQUETEUSE
4. Utilisez des temps de meulage courts et refroidissez avec de
l’eau ou un certain type de liquide de refroidissement.
5. Aiguisez une quantité égale de chaque lame pour maintenir
l’équilibre du disque.
6. De petites imperfections comme des entailles et des bavures
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
7. Pour les lames qui ont été aiguisées à maintes reprises,
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
Un dégagement de 1/16” à 1/8” est nécessaire entre les lames de
déchiquetage et le bloc de la déchiqueteuse. Pour régler l’enclume
de la déchiqueteuse:
1. Levez le couvercle d’accès pour faire apparaître le rotor.
Desserrez les deux boulons de1/2 po retenant l’enclume sur
le châssis.
2. À partir de l’intérieur du boîtier, mesurez le dégagement entre
la lame et l’enclume de la déchiqueteuse
3. Réglez vers l’intérieur ou l’extérieur pour obtenir la mesure
désirée.
4. Serrez les boulons de l’enclume à un couple de 75 lb-pi. Avant
d'utiliser la machine, assurez-vous que le dégagement de
toutes les lames au-dessus de l’enclume est compris entre
1/16 po et 3/16 po.
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, enlevez les deux boulons retenant l’enclume et utilisez
l’un des trois autres bords. Réglez à la mesure correcte.
5.6 RÉGLAGE/REMPLACEMENT DE LA
COURROIE D’ENTRAÎNEMENT
Vérifiez l’état des courroies d’entraînement annuellement ou
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Remplacez la courroie si elle est fissurée,
éraillée ou usée. Pour remplacer la courroie, procédez de la
manière suivante:
1. Arrêtez le moteur et débranchez les fils des bougies.
2. Retirez la protection de la courroie.
3. Retirez les guide-courroie du moteur.
4. Relâchez la tension de la courroie d’entraînement en mettant
la manette d’engagement de la courroie en position START
(démarrage) et retirez la poulie de tension de la courroie.
5. S’il est nécessaire de desserrer davantage la courroie
d’entraînement pour la retirer, desserrez les boulons avant
et arrière situés sur la plaque de montage du moteur (voir
ci-dessous), ainsi que les deux boulons de liaison situés sous
la protection de la courroie. Voir la Figure 5.5.

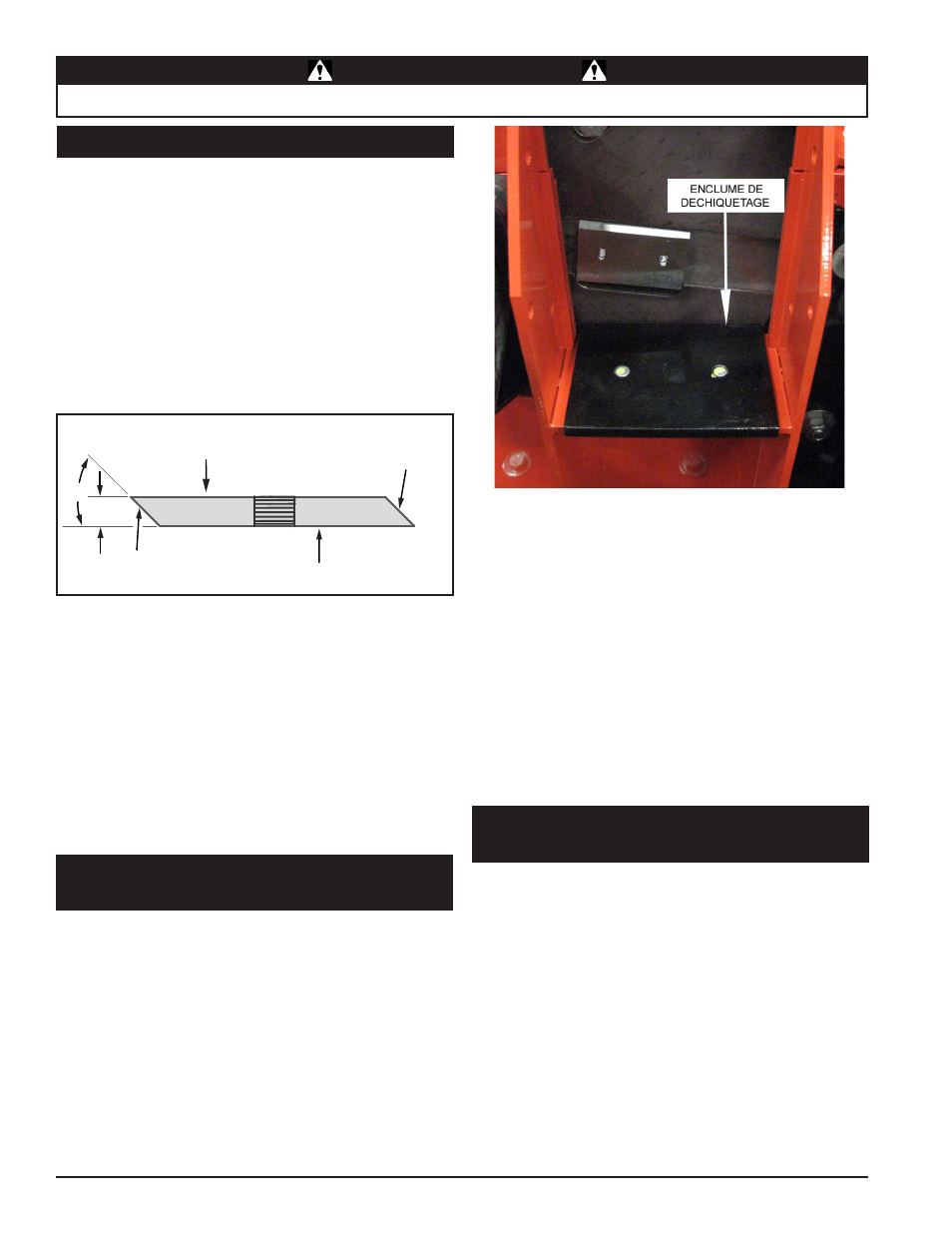

Figure 5.4, Enclume de bloc
5.4 AFFÛTAGE DES LAMES
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
1. N’aiguisez et ne meulez jamais les surfaces de montage
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
2. Meulez à nouveau le bord angulaire des lames de
déchiquetage pour lui donner un angle de 45 degrés (Figure
5.2.). Assurez-vous qu’un certain type d’appareil fixe est utilisé
pour maintenir correctement la lame à l’angle correct.
3. Veillez à ce que la lame ne surchauffe pas et qu’elle ne
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
Figure 5.3, Affûtage des lames de la déchiqueteuse
45°
.25
Surface
aiguisée
Surface de montage,
ne pas affûter Surface
aiguisée
Surface de montage,
ne pas affûter
