6

DÉCHIQUETEUSE DE 5 POUCES

Partie

ASSEMBLAGE

2

NOTE

Les essieux, roues et attelages du modèle CH5653-F sont

fournis par le distributeur et peuvent être différents de ceux

figurant sur les illustrations de ce manuel.

2.1 FIXATION DES ROUES DE LA RE-

MORQUE

1. Maintenez une des roues contre un des moyeux et alignez

les trous des boulons de roue sur les goujons du moyeu.

2. Vissez les écrous de roue sur les goujons et serrez-les à un

couple de 75 lb-pi. Procédez au serrage des boulons de roue

suivant une configuration en croix.

3. Procédez de même avec l'autre roue.

2.2 FIXATION DE L’ATTELAGE DE LA RE-

MORQUE

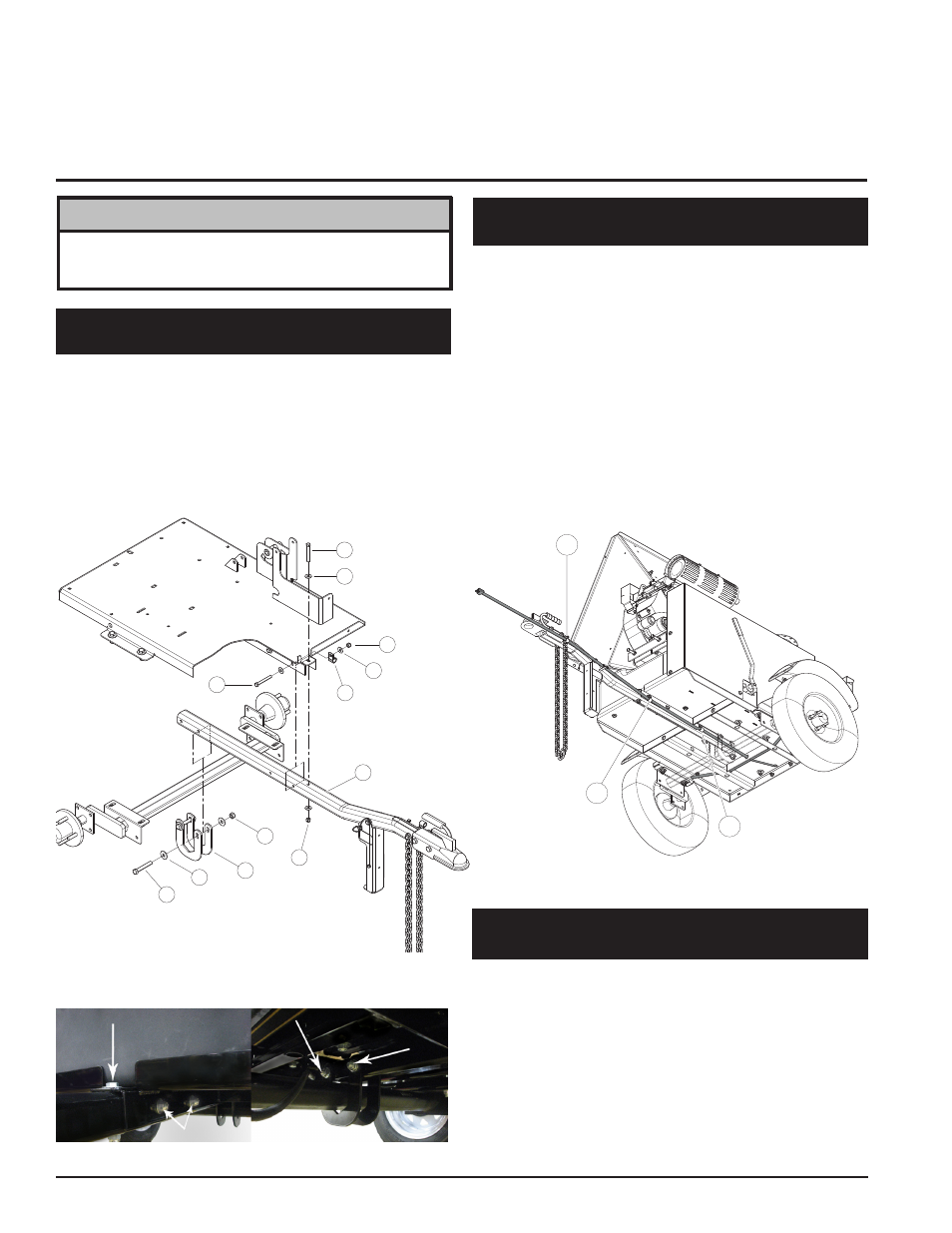

Figure 2.1, D'attelage de remorque (Cumple la normativa CE de mo-

delo se muestra)

Figure 2.3, Harnais de routage (Conforme aux normes CE

2.3 FIXATION DE LA GOULOTTE DE LA

DÉCHIQUETEUSE

1. Utilisez un support ou un treuil pour maintenir la goulotte de

la déchiqueteuse en place sur le châssis.

2. Montez la goulotte sur le corps de la déchiqueteuse à l’aide

de six boulons de carrosserie de 3/8 x 1 po et d’écrous

Nylock.

1. Fixez d’abord la barre d’attelage(10) sur la glissière de

l’attelage au bas du plateau de la remorque à l’aide de deux

boulons de 3/8 x 3 1/4 po(1), de rondelles(2) et d’écrous

Nylock(3) et une boulon de 3/8 x 3 po(4), deux rondelle(2)

et d’écrou Nylock(3) (figure 2.1).

2. REMARQUE: trois serre-câble enrobé(8) sera utilisé pour le

montage et l’acheminement du faisceau de câbles (figure 2.1

et 2.3). Placez le faisceau de câbles dans le serre-câble avant

de fixer ce dernier sur le boulons. Voir la figure 2.1 et 2.3 pour

l’emplacement du serre-câble et les détails de montage.

3. Placez ensuite les deux plaques d’attelage(5) par-dessus

l’essieu et fixez-les à la barre d’attelage à l’aide de deux

boulons de 1/2 x 3 1/4 po(6), quatre de rondelles(7) et deux

d’écrous Centerlock(9), comme l’indique la figure 2.1 et

2.2.

8

8

8

9

6

7

1

5

8

4

2

2

3

3

10

Figure 2.2, Hitch pôle emplacements des boulons de montage
