20
DÉCHIQUETEUSE DE 6 POUCES
SeRVICe & enTReTIen
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEz lA SOURCE D’AlIMENTATION, DÉCONNECTEz lE CÂBlE DE lA BOUGIE
D’AllUMAGE ET ASSUREz-VOUS QUE TOUTES lES PIÈCES EN MOUVEMENT SE SONT IMMOBIlISÉES.
mISe eN GARDe
5.10 RÉGLAGe/RemPLACemeNT De LA COURROIe D’eNTRAÎNemeNT
Vérifiez l’état des courroies d’entraînement annuellement ou
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Remplacez la courroie si elle est fissurée,
éraillée ou usée.
Pour remplacer la courroie, procédez de la manière suivante:
Soulevez le capot du moteur.
1.
Pour retirer la poulie de tension, desserrez la visserie de
2.
montage de 1/2 po.
Soulevez la poulie de tension de la courroie de la partie
3.
soudée du bras de tension.
Retirez la courroie d’entraînement des poulies et jetez-la.
4.
Inspectez les poulies pour détecter tout signe éventuel
5.
d’usure. Remplacez les poulies si elles sont craquelées ou
usées au point que la zone de friction de la courroie cesse
d’être lisse ou plate.
Installez une courroie neuve sur les poulies et le tendeur de
6.
courroie inférieur.
À l’aide de la visserie de 1/2 po, remettez en place la poulie
7.
de tension de la courroie dans la partie soudée du bras de
tension. Serrez le boulon au couple correct.
Vérifiez l’alignement des poulies en calant une règle droite
8.
sur les joues des deux poulies. Réglez la poulie inférieure
(moteur) si nécessaire pour assurer l’alignement.
Vérifiez la tension de la courroie et effectuez les réglages
9.
nécessaires. Le milieu de la courroie devrait fléchir de 7/16 po
quand elle est soumise à une charge de 20 lb (voir le schéma
ci-dessous). Au besoin, réglez la tension du ressort.
Fermez le capot du moteur.
10.

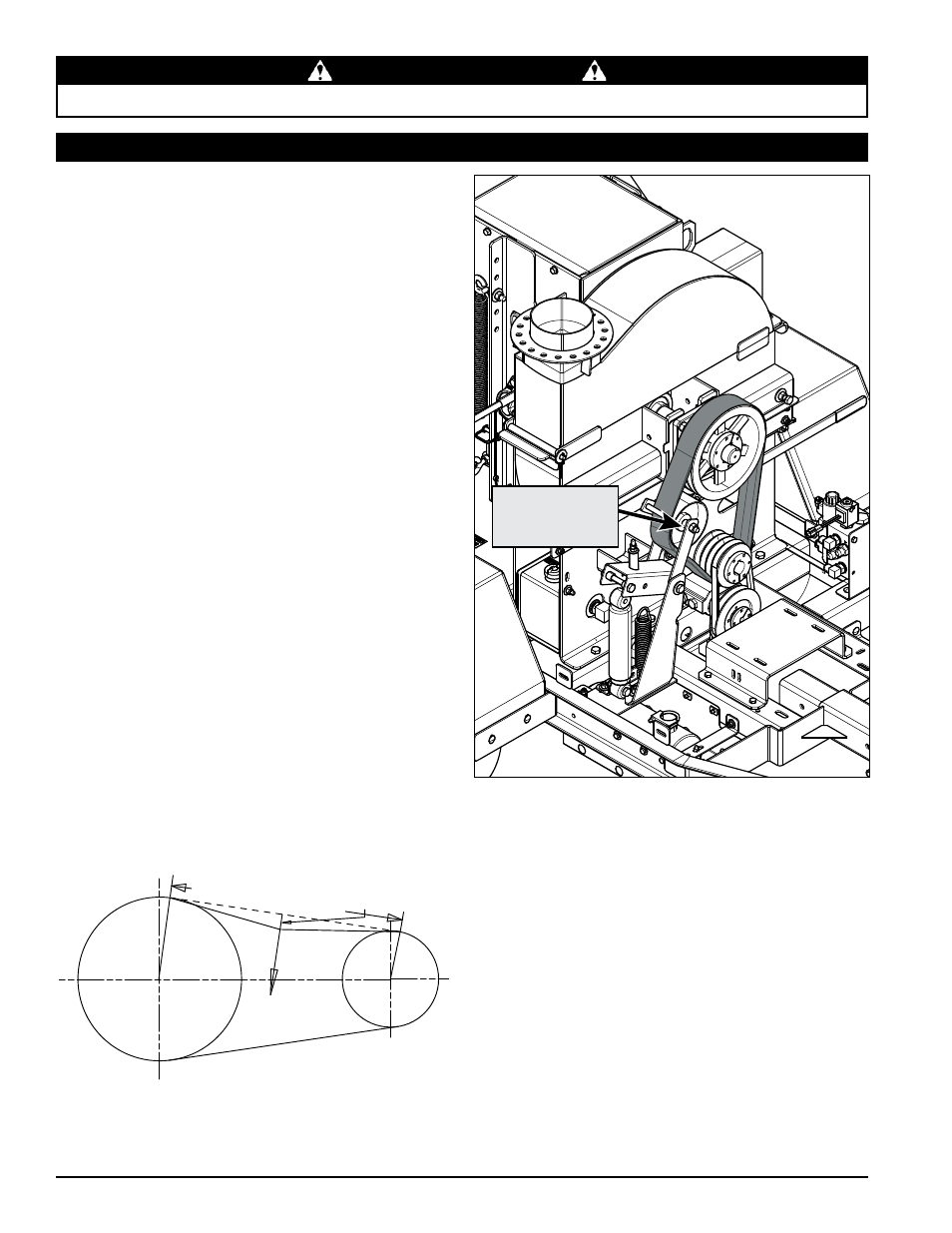

VISSERIE DE
LA POULIE DE
TENSION
Dévissez le boulon pour retirer la poulie de tension.
Une courroie correctement tendue présente un fléchissement
de 7/16 po lorsque soumise à une charge de 20 lb.
LONGUEUR DE POR
TÉE
FORCE DE 20 LBS
FLÈCHE
DE 7/16”
