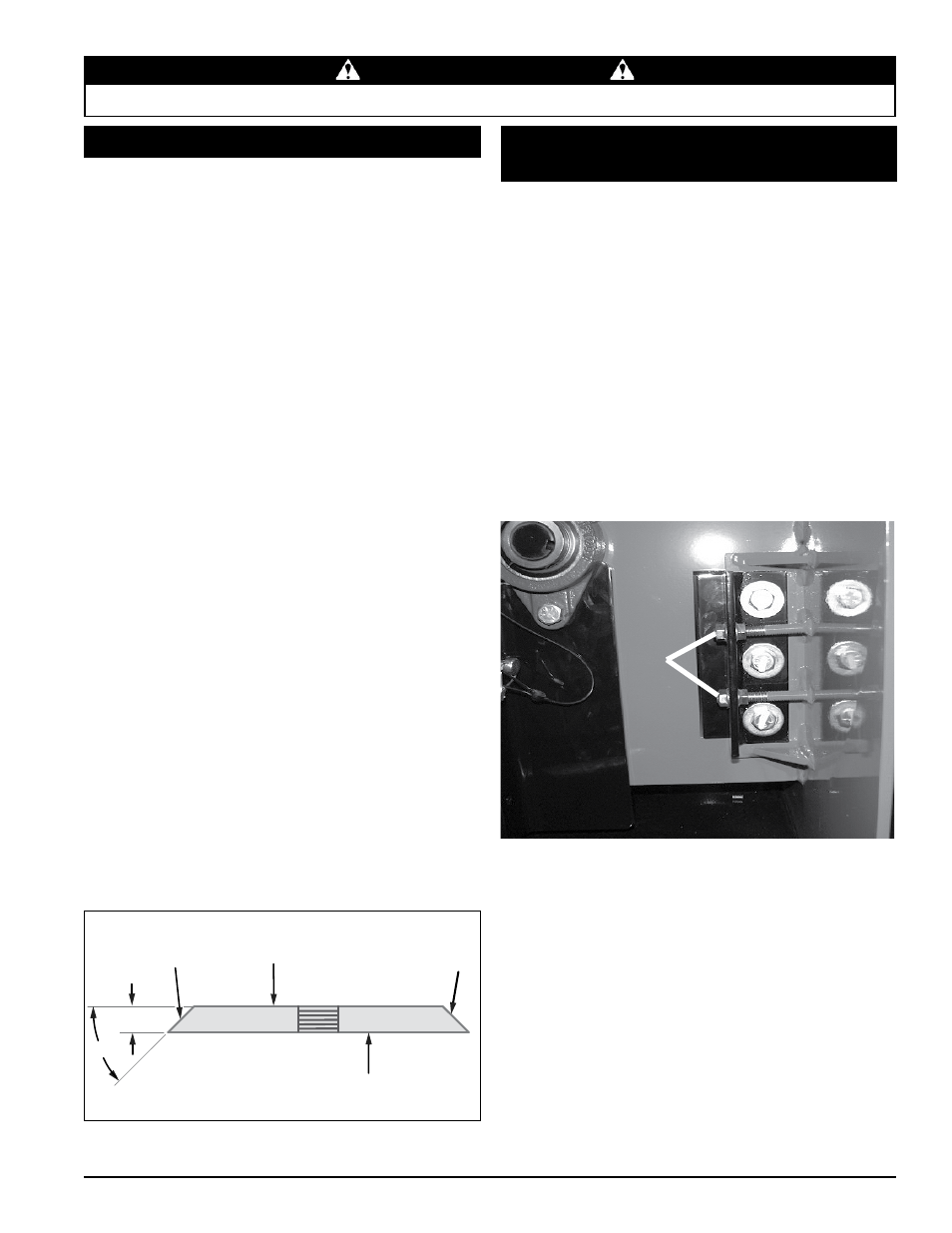

Echo Bear Cat CH6670H - Manuel (Page 21)

17 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
SeRVICe & enTReTIen
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEz lA SOURCE D’AlIMENTATION, DÉCONNECTEz lE CÂBlE DE lA BOUGIE
D’AllUMAGE ET ASSUREz-VOUS QUE TOUTES lES PIÈCES EN MOUVEMENT SE SONT IMMOBIlISÉES.
mISe eN GARDe
5.4 AFFÛTAGe DeS LAmeS
les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
N’aiguisez et ne meulez jamais les surfaces de montage 1.
des lames. le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
Meulez à nouveau le bord angulaire des lames de 2.
déchiquetage pour lui donner un angle de 45 degrés (voir
ci-dessous). Assurez-vous qu’un certain type d’appareil
fixe est utilisé pour maintenir correctement la lame à l’angle
correct.
Veillez à ce que la lame ne surchauffe pas et qu’elle ne 3.
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
Utilisez des temps de meulage courts et refroidissez avec de 4.
l’eau ou un certain type de liquide de refroidissement.
Aiguisez une quantité égale de chaque lame pour maintenir 5.
l’équilibre du disque.
De petites imperfections comme des entailles et des bavures 6.
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
Pour les lames qui ont été aiguisées à maintes reprises, 7.
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
45˚
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
.50”
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
Angles d’affûtage des lames de la déchiqueteuse
le dégagement entre les lames de la déchiqueteuse et l’enclume
doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le
dégagement toutes les huit heures de fonctionnement et effectuez
les réglages nécessaires. l’enclume est réversible. les quatre
côtés de l’enclume peuvent servir au déchiquetage. Pour régler
l’enclume :
5.5 RÉGLAGe DU DÉGAGemeNT De LA
LAme De LA DÉCHIqUeTeUSe
levez le couvercle d’accès pour faire apparaître le rotor. 1.
À partir de l’intérieur du boîtier, mesurez le dégagement entre 2.
la lame et l’enclume de la déchiqueteuse.
Desserrez les trois boulons de1/2 po retenant l’enclume sur 3.
le châssis de la déchiqueteuse (ci-dessous).
Réglez vers l’intérieur ou l’extérieur pour obtenir la mesure 4.
désirée, à l’aide des écrous de réglage fournis.
Serrez les boulons du bloc de déchiquetage à un couple de 5.
75 lb-pi et reprenez les opérations.
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, enlevez les trois boulons retenant l’enclume et utilisez
l’un des trois autres bords. Remplacez au besoin.
Ecrous de
réglage
