Echo Bear Cat CH8993H 2011 - Manuel (Page 11)

7 DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT
FRANÇAIS
ASSEMBLAGE
2.3 STABILISATEURS ARRIÈRE
V é r i f i e z q u e l e
stabilisateur arrière
est installé. Pour
installer le stabilisateur
arrière, faites glisser le
stabilisateur dans le
support correspondant
sous l’arrière du châssis
de la déchiqueteuse.
Ajustez le stabilisateur
et attachez-le de
façon sûre à l’aide de
la goupille à déclic
fournie.
AVERTISSEMENT
Ne faites pas fonctionner cette unité sans avoir Installé
correctement la trémie de déchiqueteuse. Les lames rotatives
de coupe peuvent causer des blessures sérieuses.
2.4 GOULOTTE DE DÉCHIQUETEUSE
Montez la goulotte (1) de déchiqueteuse sur le bâti (2) de
déchiqueteuse en utilisant huit boulons (3) 3/8” x 1” et des écrous
(5) de blocage (4). Utiliser trois boulons de chaque côté et deux
sur la partie inférieure (Figure 2.5.).
Pour introduire les boulons du haut, faites tourner le rouleau
d’alimentation jusqu’à ce que les encoches (une de chaque côté)
sur le rouleau d’alimentation soient alignées avec les trous des
boulons supérieurs.
branchez les trois fils de la goulotte d’alimentation aux
connecteurs situés sous le rouleau d'alimentation.

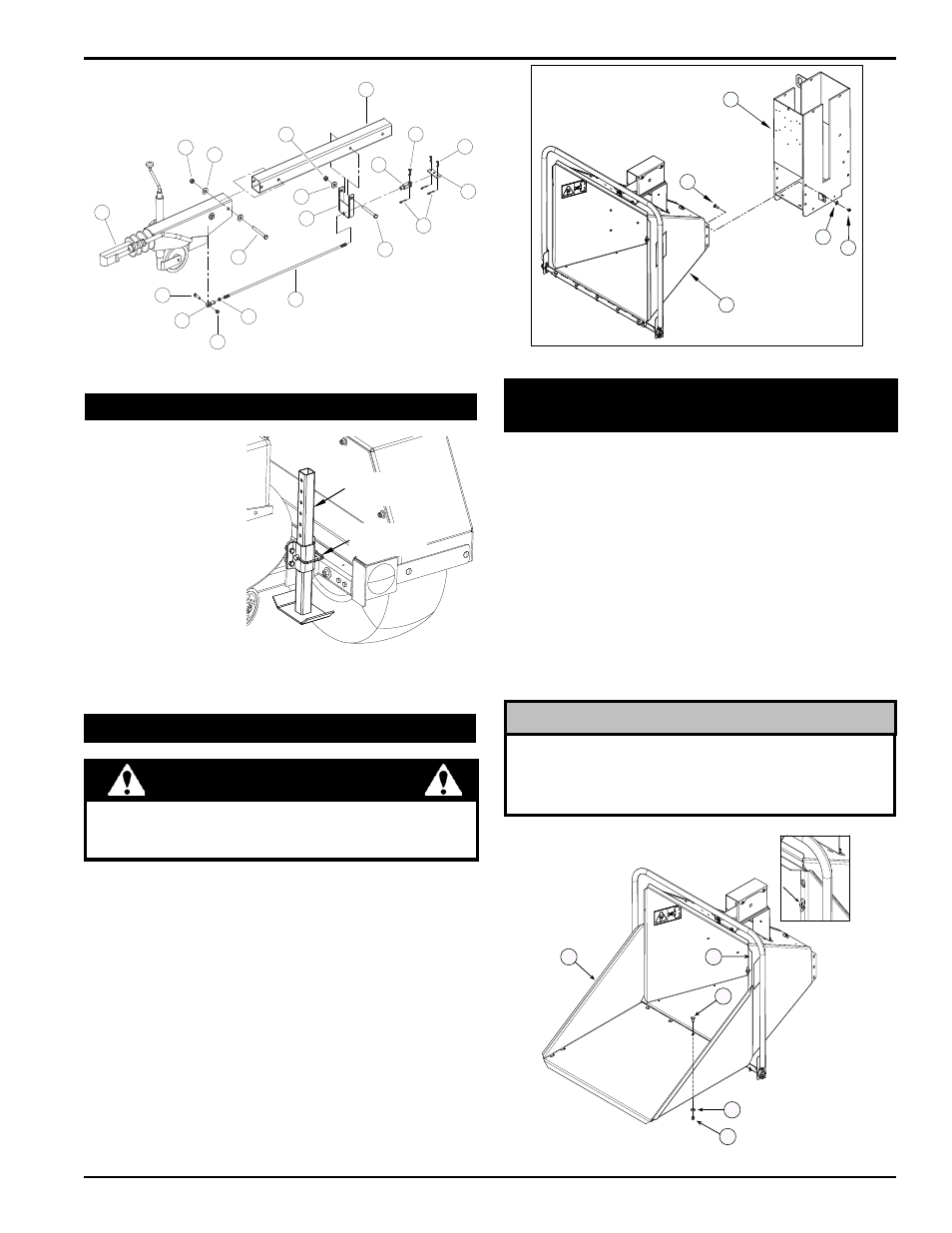

Figure 2.5, Ensemble de goulotte de déchiqueteuse
1
4
5
2
3
STABILISATEUR
ARRIÈRE
GOUPILLE
ÉLASTIQUE
Figure 2.4, Stabilisateur arrière
Assurez-vous que la lèvre du plateau de rallonge est bien
positionnée derrière la lèvre de la trémie de déchiqueteuse.
Cela procure une surface plus plate et empêche des
obstructions pendant l’alimentation de la machine.
NOTE
1. Inclinez le plateau de rallonge (1) ver le haut, de sorte que
sa partie inférieure soit dirigée vers l’extérieur (figure 2,6).
Glissez les rebords du plateau entre la charnière et les
rebords (2) de la goulotte de la déchiqueteuse.
2. Inclinez le plateau vers le bas jusqu’à ce qu’il repose sur la
charnière et que ses rebords soient en contact avec l’arrière
des rebords de la goulotte de la déchiqueteuse.
3. Insérez cinq boulons (3) de carrosserie de 3/8 x 1 po (se
trouvant dans le kit du propriétaire) dans le plateau de
rallonge et la charnière. Immobilisez les boulons à l’aide de
rondelles (4) et d’écrous (5) nylock du bas.
4. Fixez la pièce soudée de support de la goulotte sur le trou
central de la goulotte à l’aide du boulon existant.
2.5 FIxATION DU PLATEAU DE
RALLONGE
1 2
3
4
5
Figure 2.6, Fixation du plateau de rallonge
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
Figure 2.3, Modèle d’attelage conforme aux normes CE
