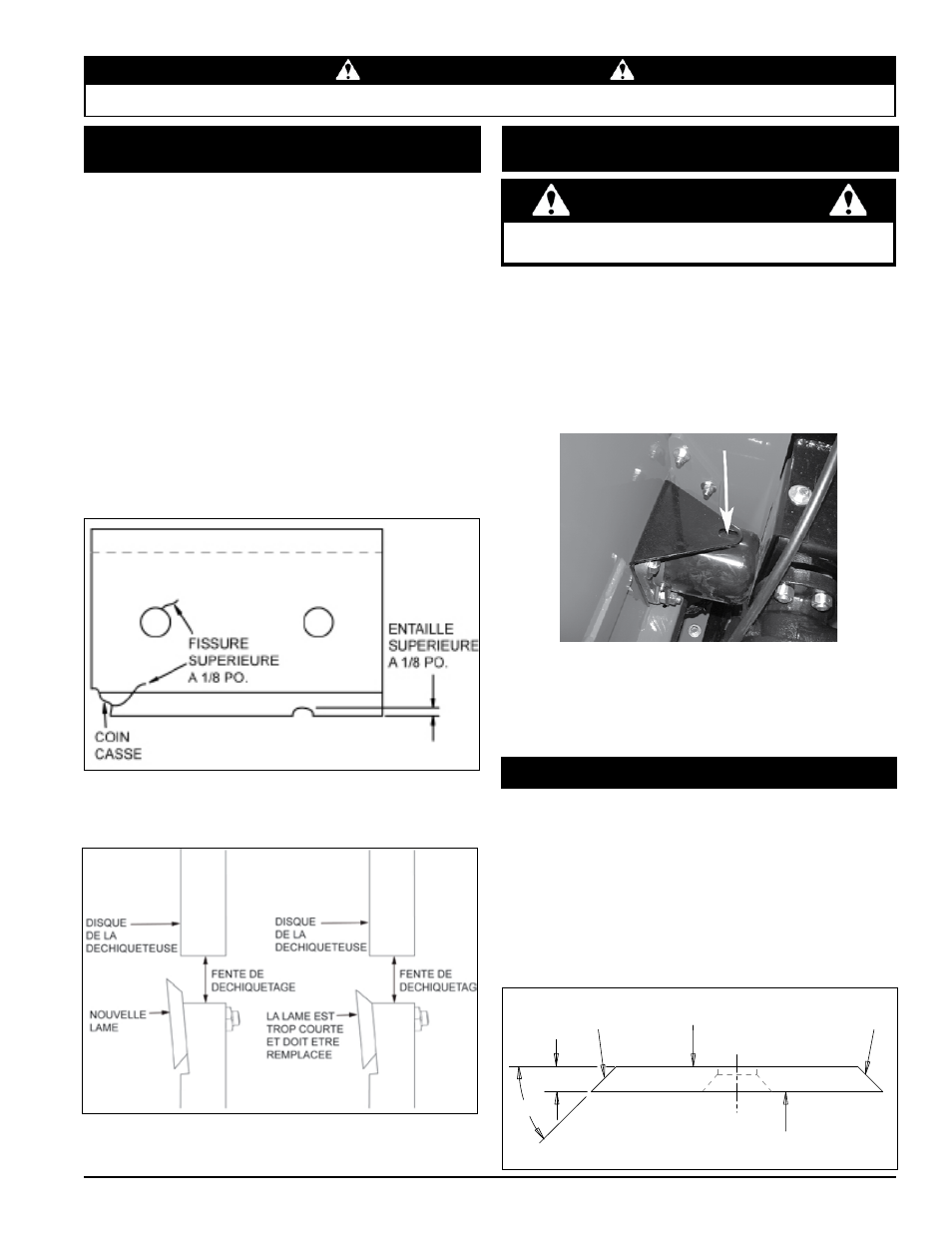

DÉCHIQUETEUSE À PRISE DE FORCE 540

SeRVICe & eNTReTIeN

AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE

D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.

mise eN Garde

WarNiNG

5.4 aFFÛTaGe des Lames

5.3 reTraiT des Lames de La

deCHiqUeTeUse

Les lames de la déchiqueteuse s’émoussent avec le temps.

Le déchiquetage devient alors difficile et la machine travaille

plus dure

. VeriFieZ L’eTaT des Lames TOUTes Les 5-15

HeUres d’UTiLisaTiON eT aiGUiseZ-Les si besOiN.
Vos lames ont besoin d’être aiguisées si :

La machine vibre excessivement au moment de l’alimentation

des branches.
Les branches de petit diamètre ne s’alimentent pas

automatiquement.
Si les copeaux sont inégaux ou effilochés, surtout quand il

s’agit de branches vertes.

Avant d’aiguiser les lames, vérifiez s’il y a des dommages

permanents. Remplacez les lames si :

Vous observez des fissures, coins cassés ou entailles de plus

de 1/8 po. (voir ci-dessous)

La base du bord tranchant est usée ou aiguisée de façon

qu’elle ne dépasse pas de la fente de déchiquetage (voir

ci-dessous).

Les lames de déchiquetage sont tranchantes ! Faire attention

quand on travaille sur la machine pour éviter les blessures.

Les lames peuvent être meulées sur une meuleuse d’établi ou

par un professionnel.

Ne jamais aiguiser ni meuler les surfaces de montage des

1.

lames. Cela causerait que le bord se roule et que la lame soit

endommagée. Le résultat serait des performances médiocres

de déchiquetage.
Meuler à nouveau le bord angulaire des lames de

2.

déchiquetage pour lui donner un angle de 45 degrés (Figure

5.3.) S’assurer qu’un certain type d’appareil fixe est utilisé

pour maintenir correctement la lame à l’angle correct.

5.2 eNTreTieN de La Lame de La

deCHiqUeTeUse

Retirez les deux boulons de 3/8 po situés sur le couvercle

1.

d’accès au rotor.
Inclinez le couvercle pour l’ouvrir et accéder au rotor. Tournez

2.

le rotor de manière que les boulons retenant les lames soient

accessibles.
Immobilisez le rotor en enfonçant un pointeau dans le support

3.

monté en haut de l’arbre de rotor, puis dans un trou situé sur

l’arbre même (voir ci-dessous).

Retirez les deux écrous et boulons retenant la lame. Répétez

4.

cette étape avec les quatre lames. Les quatre lames sont

dotées chacune de deux bords et elles peuvent être inversées

une fois chacune avant d’être affûtées.

La flèche montre le pointeau passant dans l’arbre de rotor.

Surface
aiguisée

Surface de montage,
ne pas affûter

.38

45˚

Surface de montage,
ne pas affûter

Surface
aiguisée
