DÉCHIQUETEUSE À PRISE DE FORCE 540
ASSemblAge

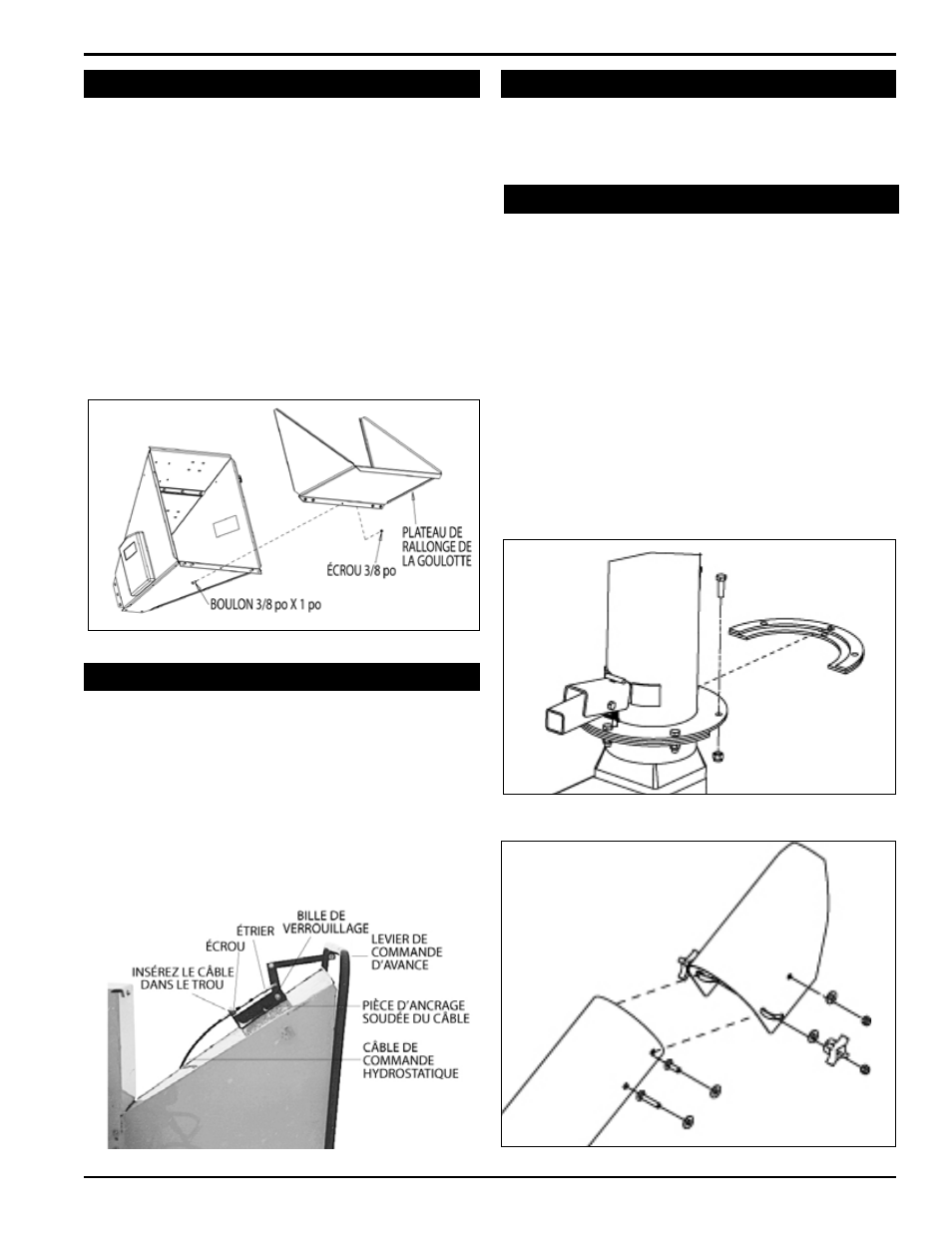

2.3 FiXaTiON dU PLaTeaU de raLLONGe
2.4 CÂbLe de COmmaNde HydrOsTaTiqUe
2.5 barre de sÉCUriTÉ
2.6 FiXaTiON dU TUbe de deCHarGe
(N’est pas disponible sur tous les modèles. Le modèle CH8540
est illustré ici.)
Glissez le plateau de rallonge de la goulotte par-dessus 1.
la goulotte. Veillez à positionner le rebord du plateau
derrière celui de la goulotte. Alignez les trois trous de
boulon du plateau de rallonge de la goulotte avec ceux de
la charnière.
Insérez les boulons de carrosserie de 3/8 x 1 po (se trouvant
2.
dans le kit du propriétaire) dans les quatre trous extérieurs
du plateau de rallonge et de la charnière. Immobilisez les
boulons à l’aide de rondelles et d’écrous.
Insérez un boulon de carrosserie de 3/8 x 1 1/2 po dans
3.
l’extrémité du support de la goulotte et le trou central du
plateau de rallonge et de la charnière. Immobilisez les
boulons à l’aide de rondelles et d’écrous. Consolidez avec
des bagues de retenue.
Sur les modèles à avance hydraulique, enlevez l’étrier de 1.
l’extrémité du câble de commande hydrostatique (Figure 2.5).
Enlevez un écrou de l’extrémité du câble. Insérez l’extrémité
du câble dans le trou de la pièce d’ancrage soudée du câble.
Remettez en place l’ensemble écrou et étrier.
Fixez l’étrier au trou central du levier de commande
2.
d’avance
Réglez la bille de verrouillage du câble de manière à ce
3.
qu'elle touche les crans de la pièce d'ancrage soudée du
câble lorsque le bras de commande est en position de marche
avant ou arrière
(Modèles CH8540 et CH9540H)
Glissez le tube sur la bride de montage du châssis de la 1.
déchiqueteuse (Figure 2.6). L’attache du tube de décharge
doit glisser sous le rebord de la bride. Serrez les boulons
pour l'immobiliser.
Installez la deuxième moitié de la pièce d’écartement et
2.
l’attache sur le tube de décharge. Tournez le tube de 360
degrés et immobilisez-le à l’aide d’une goupille de blocage
pour vous assurer qu’il est correctement monté.
Fixez le déflecteur au tube de décharge. Connectez la partie
3.
supérieure du déflecteur en faisant passer des boulons de 3/8 x 2
po dans le trou inférieur du tube de décharge. Faites passer ces
boulons au travers de l’intérieur du tube, de la partie supérieure
du déflecteur, de la rondelle, du bouton, puis de l’écrou. Terminez
en boulonnant la partie supérieure du déflecteur sur le tube à
l’aide de boulons de 3/8 x 1 po que vous passerez dans le trou
d’extrémité du tube de décharge (Figure 2.7)
Figure 2,7. Fixation du déflecteur de décharge
Figure 2,4. Fixation du plateau de rallonge
Figure 2,5. Câble de commande hydrostatique
Figure 2.6. Fixation de la pièce d’écartement et de l’attache sous la
base du tube
(N’est pas disponible sur tous les modèles.)
Branchez le faisceau de fils de la barre de sécurité dans le
faisceau de fils libre du châssis de la déchiqueteuse.
