17
FRANÇAIS
DÉCHIQUETEUSE À PRISE DE FORCE 540
SERVICE & ENTRETIEN
AvAnt d’inspecter ou de répArer une pièce de cette mAchine, coupez lA source d’AlimentAtion, déconnectez le câble de lA bougie
d’AllumAge et Assurez-vous que toutes les pièces en mouvement se sont immobilisées.
MISE EN GARDE
4. Utilisez des temps de meulage courts et refroidissez avec de
l’eau ou un certain type de liquide de refroidissement.
5. Aiguisez une quantité égale de chaque lame pour maintenir
l’équilibre du disque.
6. De petites imperfections comme des entailles et des bavures
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
7. Pour les lames qui ont été aiguisées à maintes reprises,
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
5.5 RÉGLAGE DE L’ENCLUME DE LA
DÉCHIQUETEUSE
Le dégagement entre les lames de la déchiqueteuse et l’enclume
doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le
dégagement toutes les huit heures de fonctionnement et effectuez
les réglages nécessaires. L’enclume est réversible. Les quatre
côtés de l’enclume peuvent servir au déchiquetage.
Pour régler l’enclume :
1. Retirez les deux boulons de 3/8 po situés sur le couvercle
d’accès au rotor.
2. Levez le couvercle d’accès pour faire apparaître le rotor.
3. À partir de l’intérieur du boîtier, mesurez le dégagement entre
la lame et l’enclume de la déchiqueteuse.
4. Desserrez les trois boulons de 1/2 po retenant l’enclume sur
le châssis de la déchiqueteuse. On accède à ces boulons
sous le rouleau d’alimentation (voir l’illustration ci-dessous).
5. Réglez l’enclume vers l’intérieur ou l’extérieur pour obtenir
le dégagement correct. Vérifiez le dégagement de toutes les
lames par rapport à l’enclume.
6. Serrez les boulons de l’enclume à 75 lb-pi et boulonnez le
couvercle d’accès au rotor pour le fermer.
Si le bord de l’enclume est endommagé ou présente une usure
irrégulière, retirez les trois boulons retenant l’enclume et utilisez
l’un des trois autres bords. Réglez à la mesure correcte.

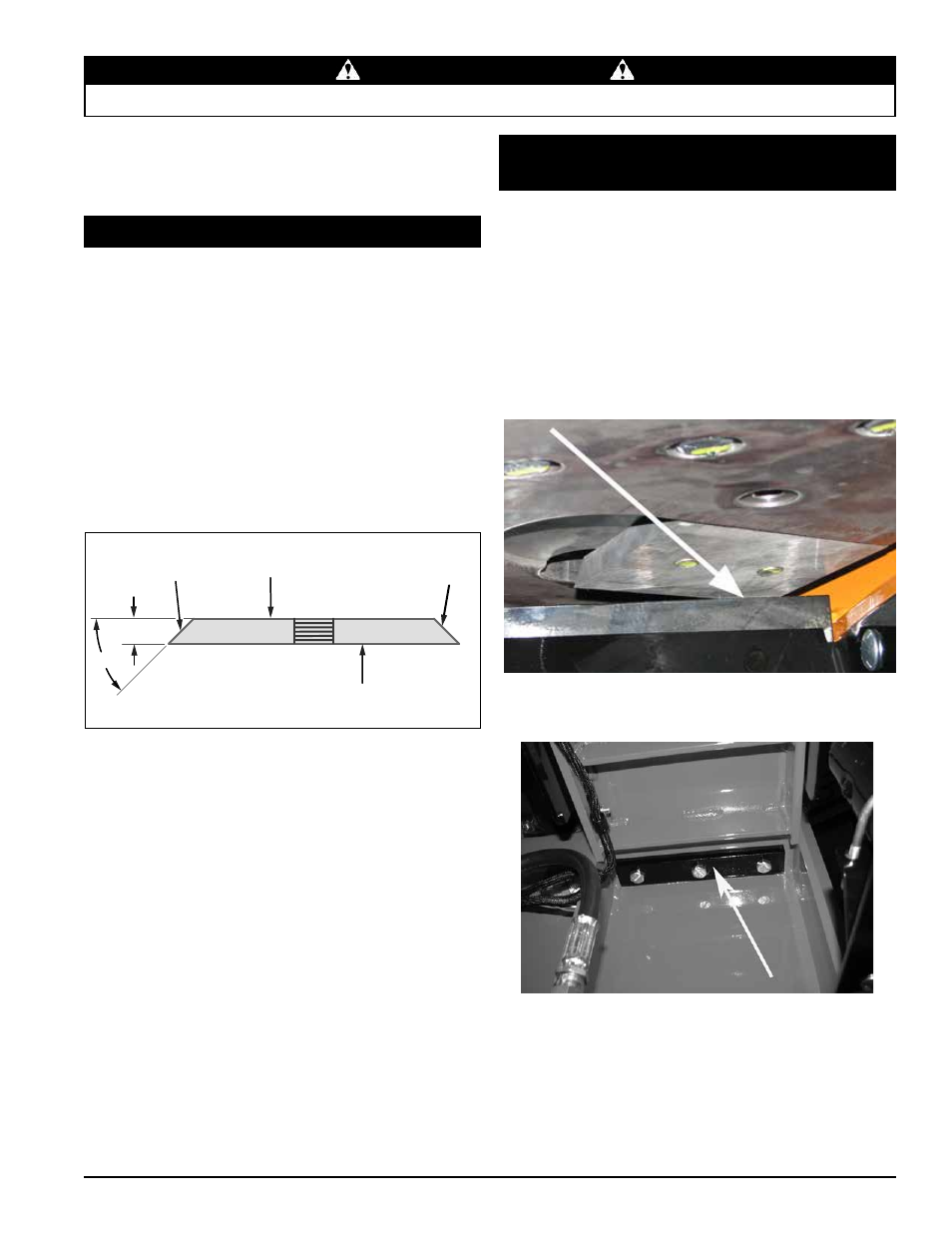

La flèche montre l’enclume de la déchiqueteuse
5.4 AFFÛTAGE DES LAMES
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
1. N’aiguisez et ne meulez jamais les surfaces de montage
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
2. Meulez à nouveau le bord angulaire des lames de
déchiquetage pour lui donner un angle de 45 degrés (voir
ci-dessous). Assurez-vous qu’un certain type d’appareil
fixe est utilisé pour maintenir correctement la lame à l’angle
correct.
3. Veillez à ce que la lame ne surchauffe pas et qu’elle ne
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
45˚
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
.50”
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
Pour le modèle CHF9540H. Placez une lame sur le disque
et fixez-la à l’aide de deux (2) boulons de 5/16 po x 1 1/4 po
et de rondelles de 5/16 po. Serrez les boulons à un couple de
34 Nm (25 pi-lb). Procédez de même pour les autres lames.
