Manuel de l'utilisateur Cybex
12
6. zSi les vis de blocage à tête ronde fixant la poignée de poussée ont été desserrées à l’étape,
retirez-en une, appliquez du Loctite au trou de la plaque de raccordement et à la vis, puis
réinstallez la vis. Répétez cette étape pour les 12 vis de blocage à tête ronde, puis serrez-
les. REMARQUE : Ne retirez pas toutes les vis de blocage à tête ronde en même temps
sinon, la plaque de raccordement tombera.

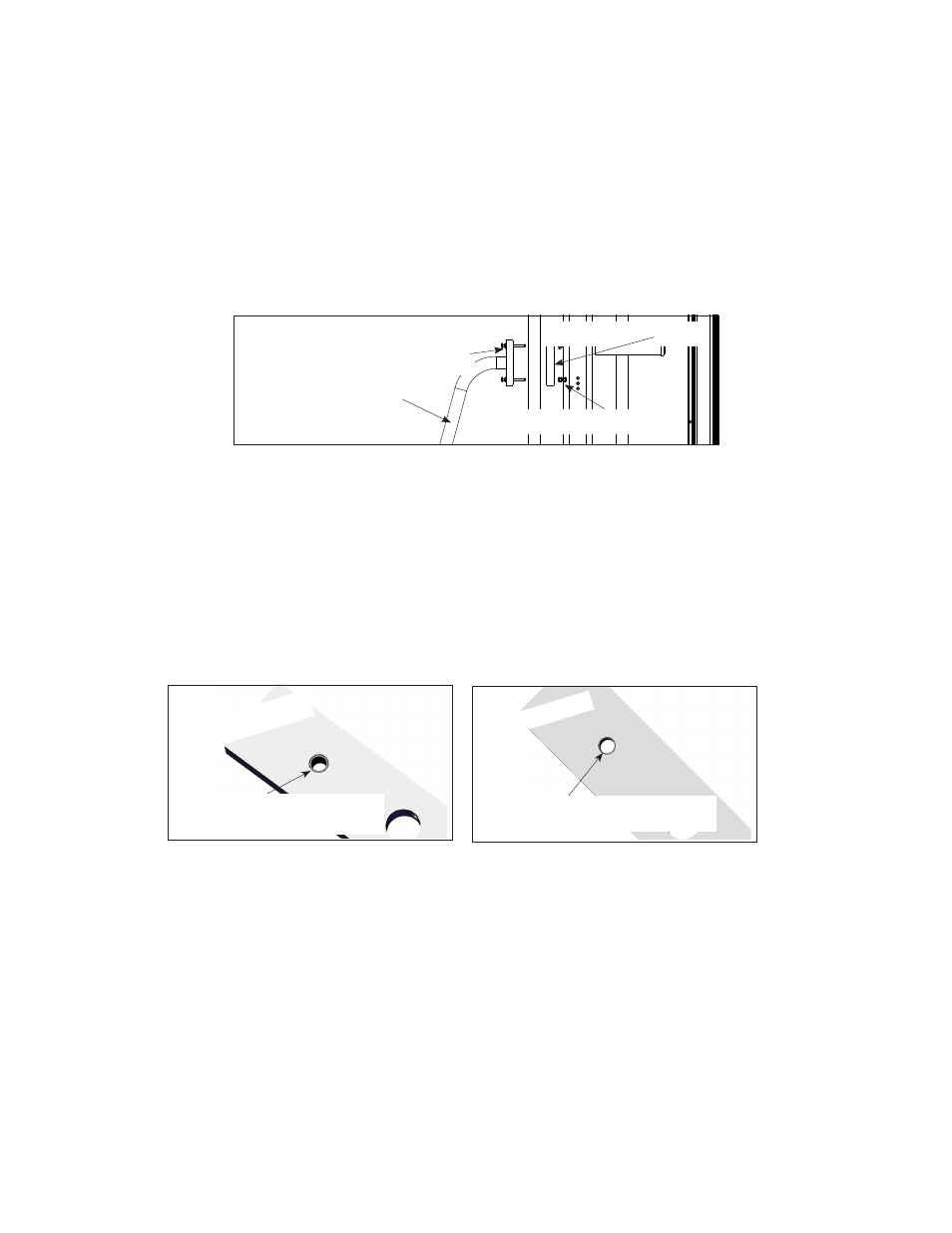

Installer la tige portante
1. Alignez les trous de la tige portante avec les trous du cadre. Insérez les vis de blocage à tête
ronde (comprises dans la quincaillerie fournie) dans les trous de la tige portante et du cadre.
Tige portante
Vis de blocage à tête ronde
9,52 mm-16 x 63,55 mm (4)
Support inférieur
Contre-écrous (4)
2. Placez le support inférieur sur les vis de blocage à tête ronde.
3. Placez les contre-écrous sur les vis de blocage à tête ronde et serrez solidement à l’aide
d’une clé de 14,28 mm et d’une clé Allen de 5,55 mm.
Installer les poids
1. Installer les poids un à la fois.
2. Placer chaque poids pour que l'arête la plus large de la douille pointe vers le haut et l'arête la
plus mince vers le bas.
CORRECT
Arête large de la douille
pointe vers le haut
L’arête mince de la douille
doit pointer vers le bas.
INCORRECT
3. Installer le tuyau de levage.
4. Placer les ressorts et les capuchons des tiges guides sur les tiges guides.
5. Comprimer les capuchons des tiges guides et aligner les capuchons des tiges guides avec
les trous du châssis des poids et les fixer en place.
6. Les capuchons des tiges guides doivent se déclencher et se verrouiller dans les trous du
châssis des poids.
