Déplacer l'appareil à l'endroit souhaité.
1. Retirer les quatre cônes d'expédition au moyen d'une douille ou d'une clé de ¾ po.
2. Fixer une semelle à chaque pied du châssis.
Ancrer fermement l'appareil au sol.
Cybex recommande fortement de maximiser la stabilité de l'appareil en le fixant fermement à une
surface solide à niveau.
AVERTISSEMENT: Ancrer solidement l’appareil au sol
• Cybex ne peut être tenue responsable de l’ancrage de l’équipement. Consulter un
entrepreneur professionnel.
• Utiliser des dispositifs de fixation ayant une capacité de traction minimale de 226
kg (boulons de 3/8” calibre 2 minimum).
• Si les pieds ou le châssis ne contactent pas le sol, NE LES TIREZ PAS par les
ancrages. Calez le pied ou le châssis qui n’est pas en contact avec la surface à
l’aide de rondelles plates.

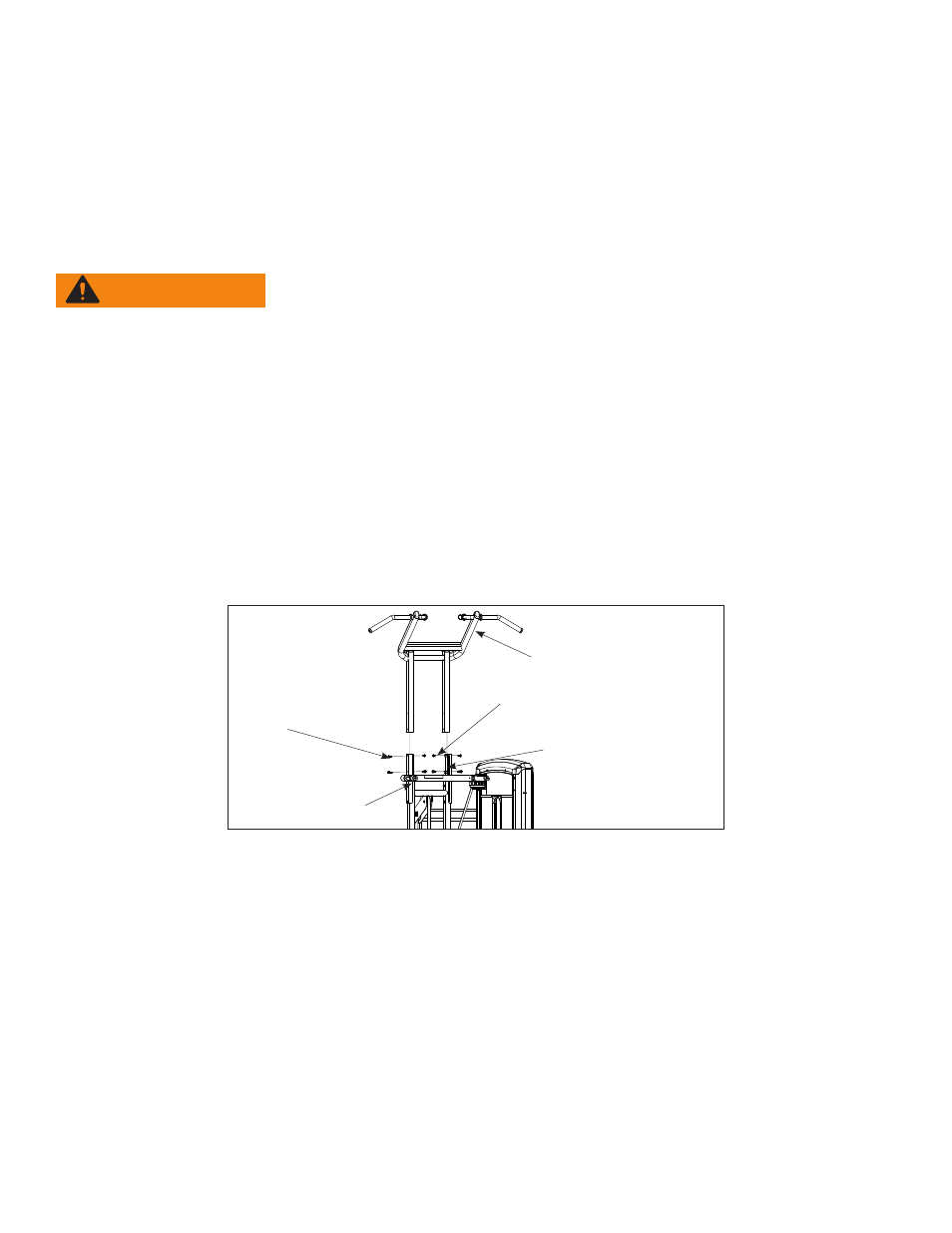

Installez la poignée de traction
1. Retirez avec précaution la quincaillerie d’assemblage, la poignée de traction et la tige
portante fixée au cadre.En vous faisant aider, soulevez avec précaution la poignée de
traction pour la poser sur la poignée de poussée.
Poignée de
traction
Poignée de
poussée
Vis de blocage
à tête ronde
9,53 mm-16 x
22,22 mm (6)
Vis de blocage à tête
ronde 9,53 mm-16 x
15,87 mm (6)
Plaque de
raccordement
2. Alignez les trous avec la plaque de raccordement. REMARQUE : Si les trous ne s’alignent
pas, desserrez les 12 vis de blocage à tête ronde fixant la poignée
de poussée au cadre.
3. Appliquez du Loctite n° 242 aux vis de blocage (comprises dans la quincaillerie
d’assemblage fournie). REMARQUE : Les vis de blocage à tête ronde de 9.53 mm -16 x
15.87 mm sont installées sur l’intérieur de la plaque de raccordement. Les vis de blocage
à tête ronde de 9.53 mm - 16 x 22.22 mm sont installées sur l’extérieur de la plaque de
raccordement.
4. Appliquez du Loctite sur les trous de la plaque de raccordement.
5. A l’aide de la clé Allen de 5.55 mm (comprise dans la quincaillerie fournie), serrez solidement
toutes les vis de blocage à tête ronde fixant la poignée de traction.
