Manuel du propriétaire du tapis roulant Cybex 750T
Assemblage et
configuration
Page 2-7
9. Fixez les capuchons de montant
(quatre pièces).
Repérez le couvre-montant extérieur A.
gauche (n° 9), le couvre-montant intérieur
gauche (n° 10) et une vis 8/16 x 2,5 po
(n° 23). Reportez-vous à la fi gure 7.
Mettez les deux couvre-montant en place B.
sur le montant gauche (n° 3). Reportez-
vous à la fi gure 7.
Insérez la vis 8/16 x 2,5 po (n° 23) C.
dans le couvre-montant intérieur gauche
(n° 10) et fi xez à l’aide d’un tournevis
Phillips. Reportez-vous à la fi gure 7.
Répétez les étapes 9A à 9C pour le D.
côté droit.
10. Fixez le capot de console arrière.
Repérez le capot de console arrière A.
(n° 13) et neuf vis 8/16 x 0,50 (n° 21).
Reportez-vous à la fi gure 8.
En veillant à ne pas pincer de câble, à B.
l’aide d’un tournevis Phillips, fi xez les neuf
vis 8/16 x 0,50 po (n° 21) qui maintiennent
le capot de console arrière (n° 13) à la
console (n° 2). Reportez-vous à la fi gure 8.

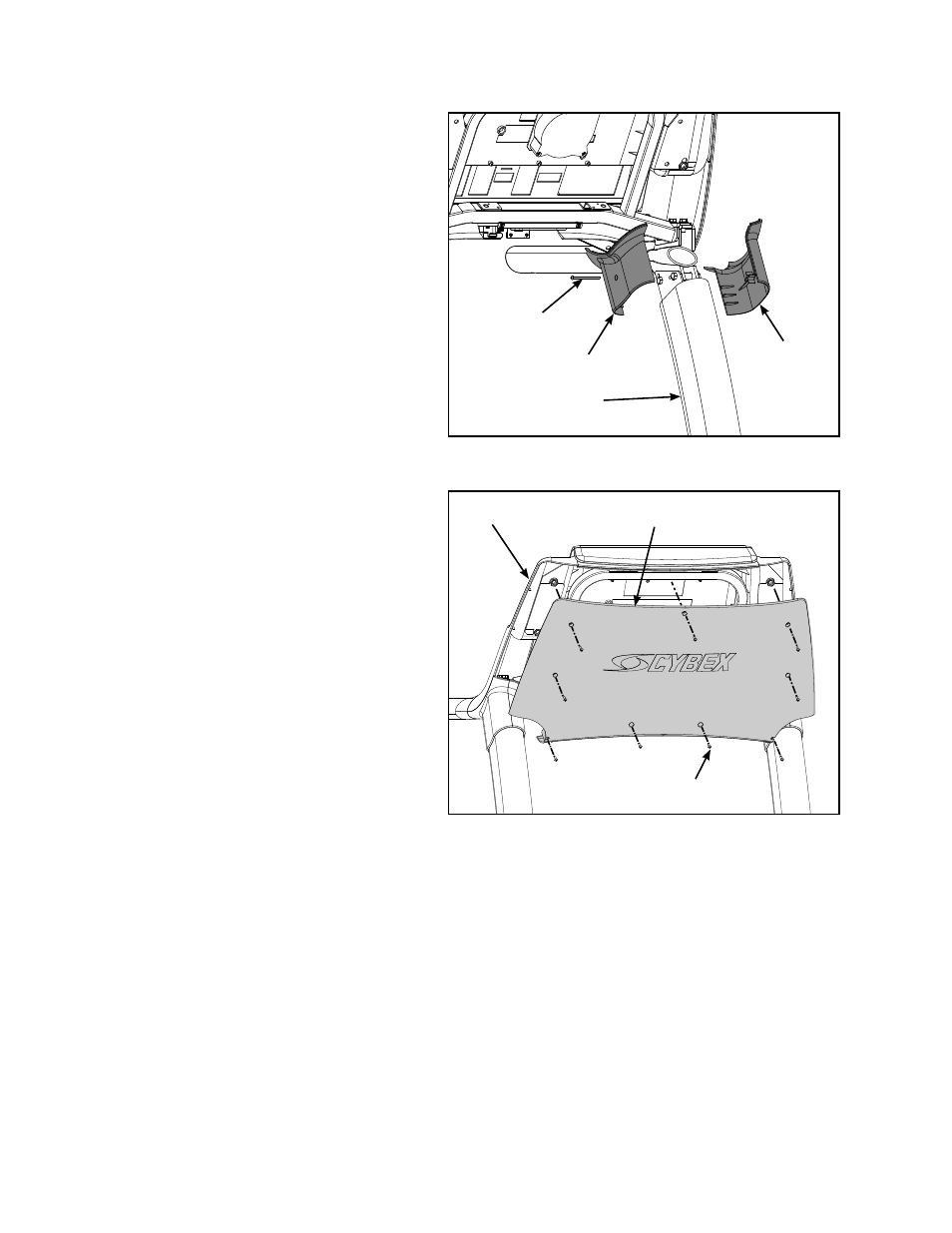

Figure 8
N° 13
N° 21 (9)
Figure 7
N° 10
N° 23
N° 9
N° 2
N° 3
