Manuel du propriétaire du tapis roulant Cybex 750T
Assemblage et
configuration
Page 2-5
MISE EN GARDE : Deux personnes au minimum sont requises pour soulever, déplacer et assembler ce tapis
roulant. Utilisez toujours la méthode de levage appropriée pour déplacer des articles
lourds.
4. Soulevez et déplacez le tapis roulant.
Deux personnes au minimum sont requises pour soulever et déplacer le tapis roulant à l’endroit A.
de niveau où vous avez l’intention de le laisser. Utilisez les méthodes de levage appropriées.
5. Vérifi ez le modèle et la tension.
Vérifi ez si vous disposez du modèle et de la tension voulus en consultant l’étiquette du numéro A.
de série située à l’arrière de l’appareil.
6. Installez les montants.
Repérez le montant gauche (n° 3) et cinq boulons de 3/8-16 x 0,625 po (n° 20). A.
Posez avec précaution le montant gauche (n° 3) sur la base (n° 1), tel qu’illustré. B.
Reportez-vous à la fi gure 3.
À l’aide d’une clé à douille de 9/16 C.
po, serrez partiellement chacun des
cinq boulons de 3/8-16 x 0,625 po
(n° 20). Reportez-vous à la
fi gure 3.
Répétez les étapes 6A à 6C pour D.
le montant droit (n° 4).
7. Fixez la console aux montants.
Repérez l’assemblage de la console A.
(n° 2),le boulon 5/16 - 18 x 2,25
po à tête hexagonale (n° 22), la
rondelle (n° 25) et deux écrous
(n° 24). Reportez-vous à la fi gure 4.
REMARQUE : Ne pincez pas ou
n’endommagez pas le
câble de l’affi chage lors de
l’installation de la console.
Mettez la console (n° 2) en place, B.
sur le montant gauche (n° 3).
Reportez-vous à la fi gure 4.
À l’aide de la clé polygonale de 1/2 po, C.
serrez partiellement le boulon de 5/16-18
x 2,25 po à tête hexagonale (n° 22), la
rondelle (n° 25) et les deux écrous (n° 24).
Reportez-vous à la fi gure 4.

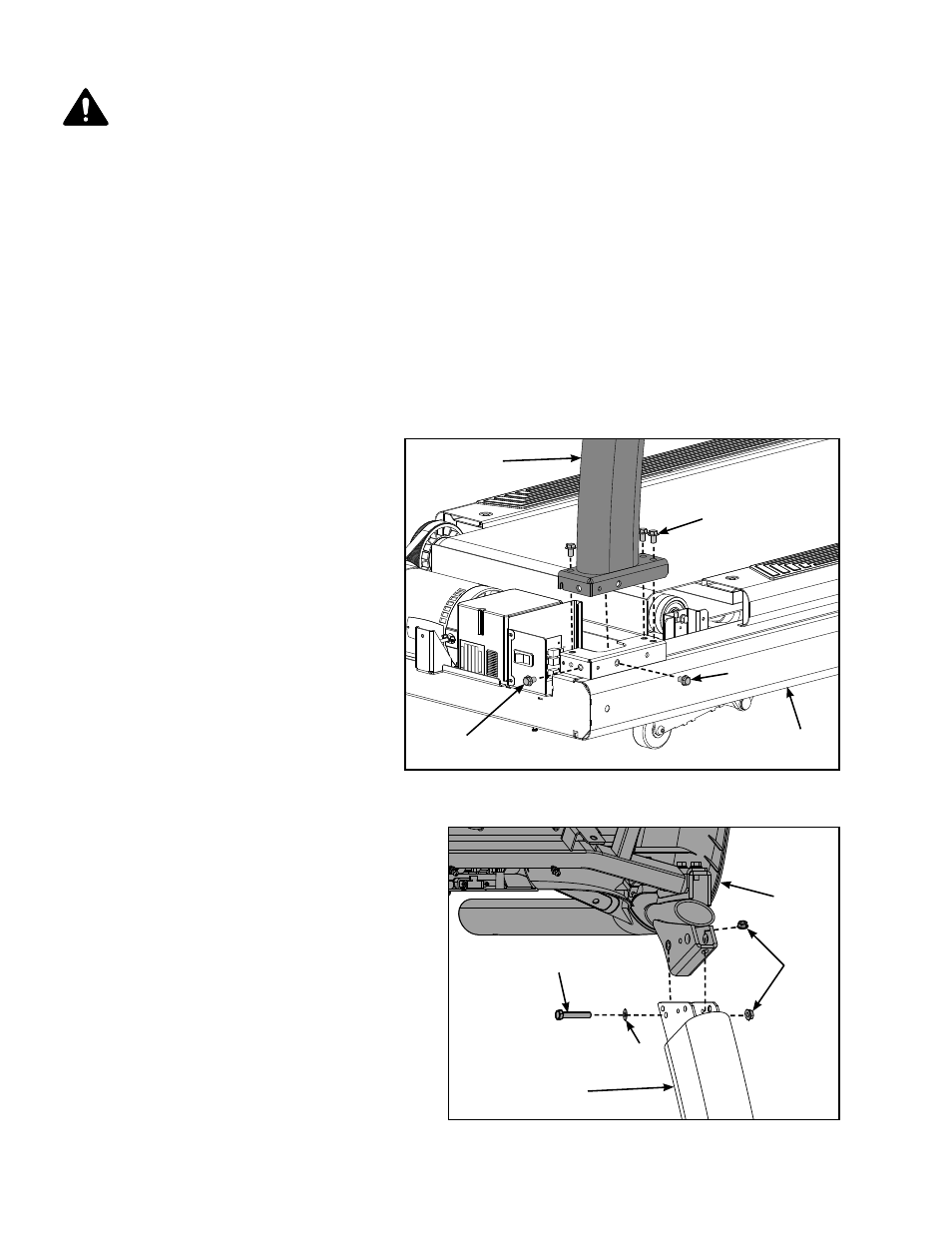

Figure 3
N° 3
N° 1
N° 20
N° 20
N° 20
Figure 4
N° 22
N° 3
N° 2
N° 24
N° 25
