Manuel d'utilisation Cybex
29

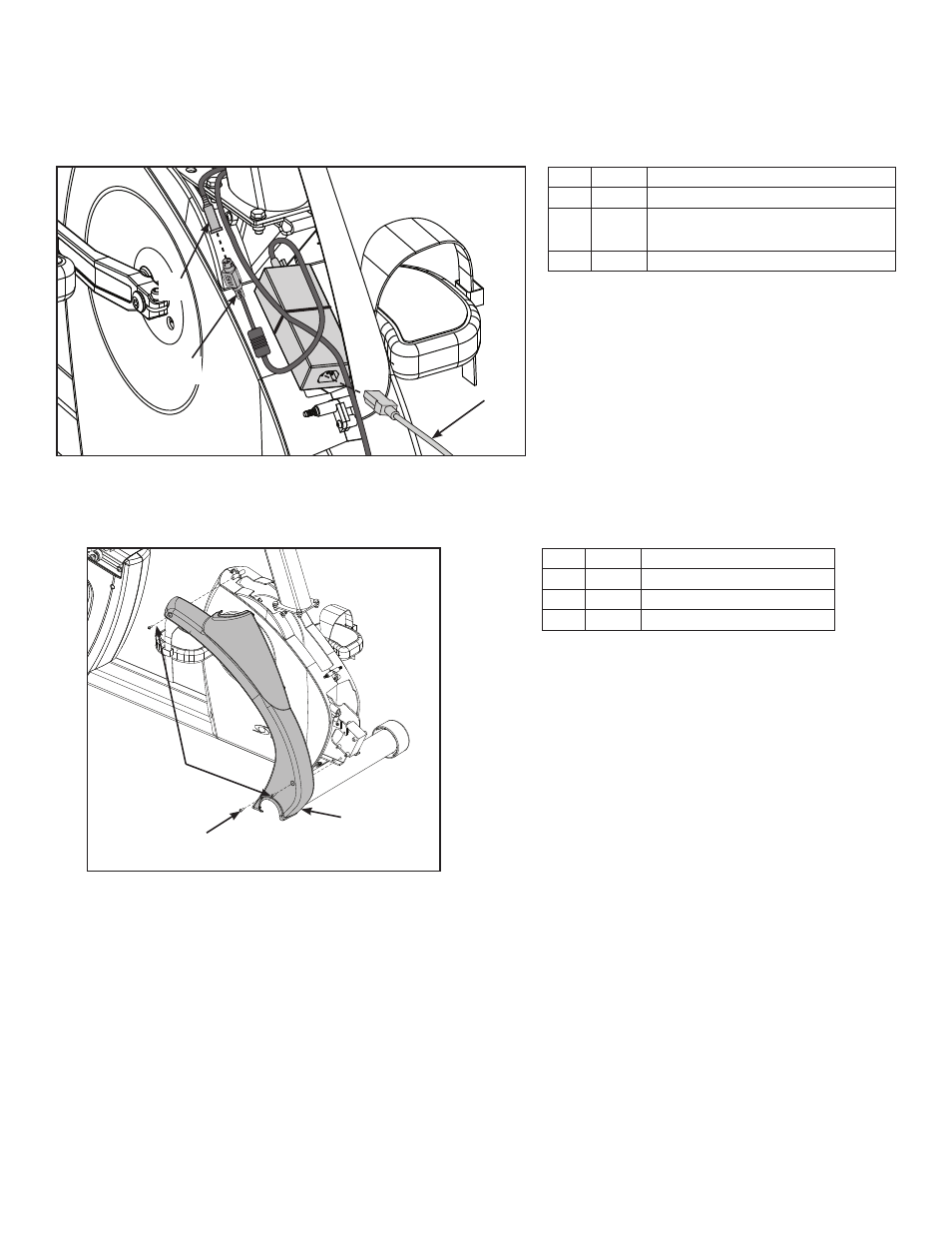

8. Branchez le connecteur DIN du câble de la console à la sortie d’alimentation. Assurez-vous
que les deux connecteurs s’emboîtent fermement et ne peuvent pas être séparés sans tirer
sur le manchon.
3
1
2
Item Description
1 Sortie d’alimentation
2 Connecteur DIN du câble de
console
3 11 Cordon d’alimentation
Installez les couvercles avant
1. Installez le couvercle avant droit à l'aide de trois vis en vous servant d'un tournevis cruciforme.
1
2
3
Item Description
1 15 Vis (2)
2 16 Vis (1)
3 Couvercle avant droit
En plus de deux vis de montage par couvercle avant, cinq connecteurs en plastique sont disponibles
et maintiennent les couvercles avant ensemble. Assurez-vous que tous les quatre connecteurs en
plastique sont correctement insérés dans chaque couvercle.
