Gebruikershandleiding Cybex
Kabels aanpassen
Benodigd gereedschap:
Moersleutel van 9/16" (2)

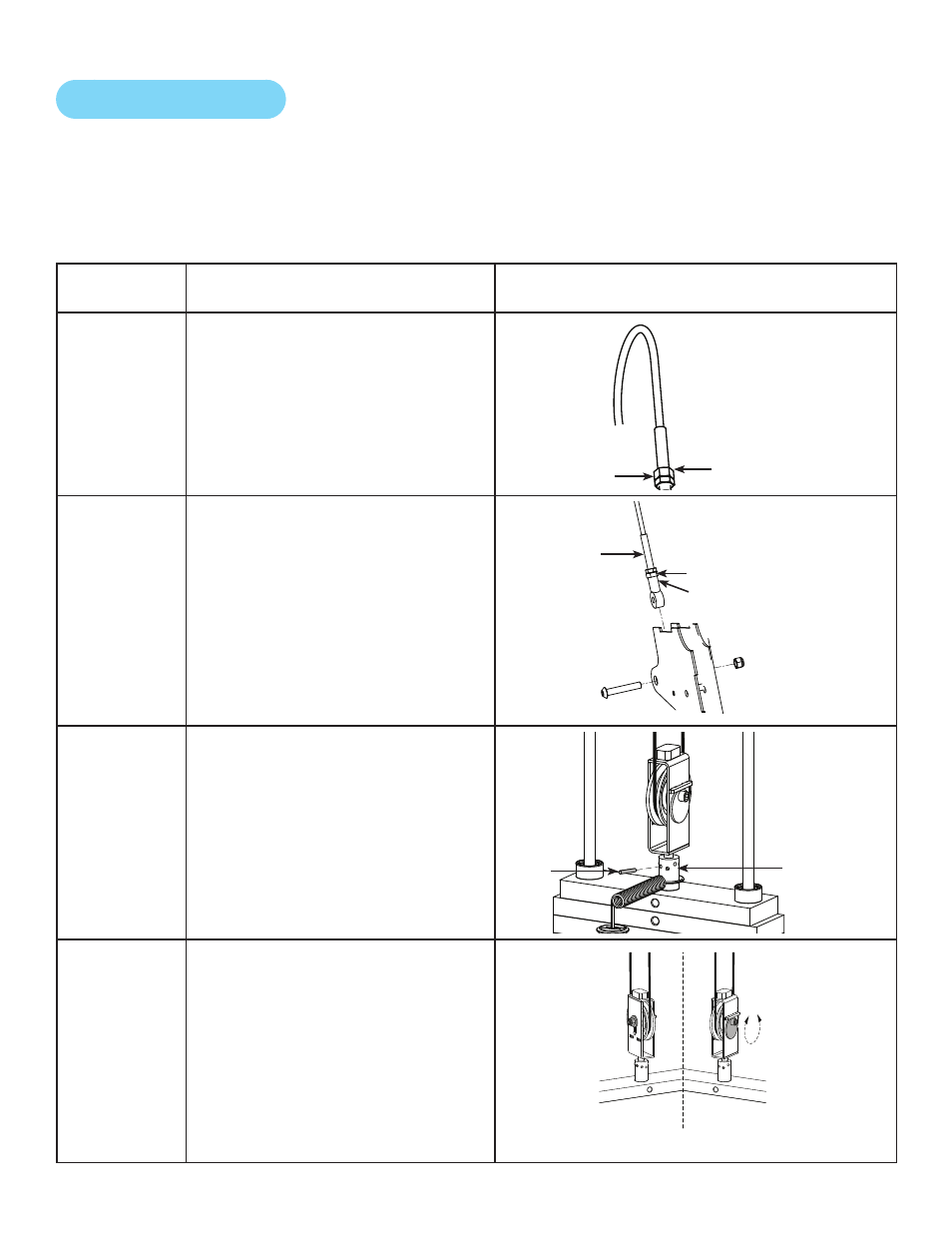

Er worden vier types bijstelmechanismen voor kabelspanning gebruikt op de Cybex-krachtsystemen:
Kabels
aanpassen
Beschrijving Schets
Contramoer
bijstellen
Dit type bijstelling maakt gebruikt
van een contramoer en een
spanningsregelingsmoer aan
het uiteinde van de kabelkam
als voornaamste bijstelling. Het
andere uiteinde van de kabel bevat
meestal een bijstelling met behulp
van een pin.
Spanningsregelingsmoer
Contramoer
Stanguiteinde
bijstellen
Dit type bijstelling maakt gebruikt
van een inbusbout om de eindlager
van de kabelstang op de machine
vast te maken. De voornaamste
bijstelling is door de eindlager van
de stang te draaien. Het andere
uiteinde van de kabel bevat
meestal een bijstelling met behulp
van een pin.
Kabeluiteinde
Contramoer
Eindlager van
kabelstang
Inbusschroef
Nylon
borgmoer
Pin bijstellen
Dit type bijstelling maakt gebruik
van een pin en een reeks
openingen in het koppelstuk van
de bovenste gewichtstapel. Koppelstuk
van
bovengewicht
Pin
Kamuiteinde
bijstellen
Dit type bijstelling maakt gebruik
van een regelmoer op de katrolarm.
Maak de moer los en draai de
plunjerkam om de kabel bij te
stellen.
Moer
Plunjerkam
bijstellen
