1.3 Alimentation électrique

Chaque modèle de la série E-7000 possède une ou deux alimentations électriques.
Le système est établi de telle façon que tous les instruments qui appartiennent au système peuvent être
alimentés.
Pour d’autres applications ou modifications, vous devez consulter votre fournisseur. L’alimentation d’entrée
incorpore un interrupteur et un fusible. Pour des protections supplémentaires, chaque alimentation électrique
a été séparée par un fusible interne.

1.4 Signaux d’entrée/sortie :

Si nécessaire, la connexion des câbles porteurs des signaux d’entrée et/ou de sortie est présentée dans le
feuillet

Customer system description

(voir annexe 1).

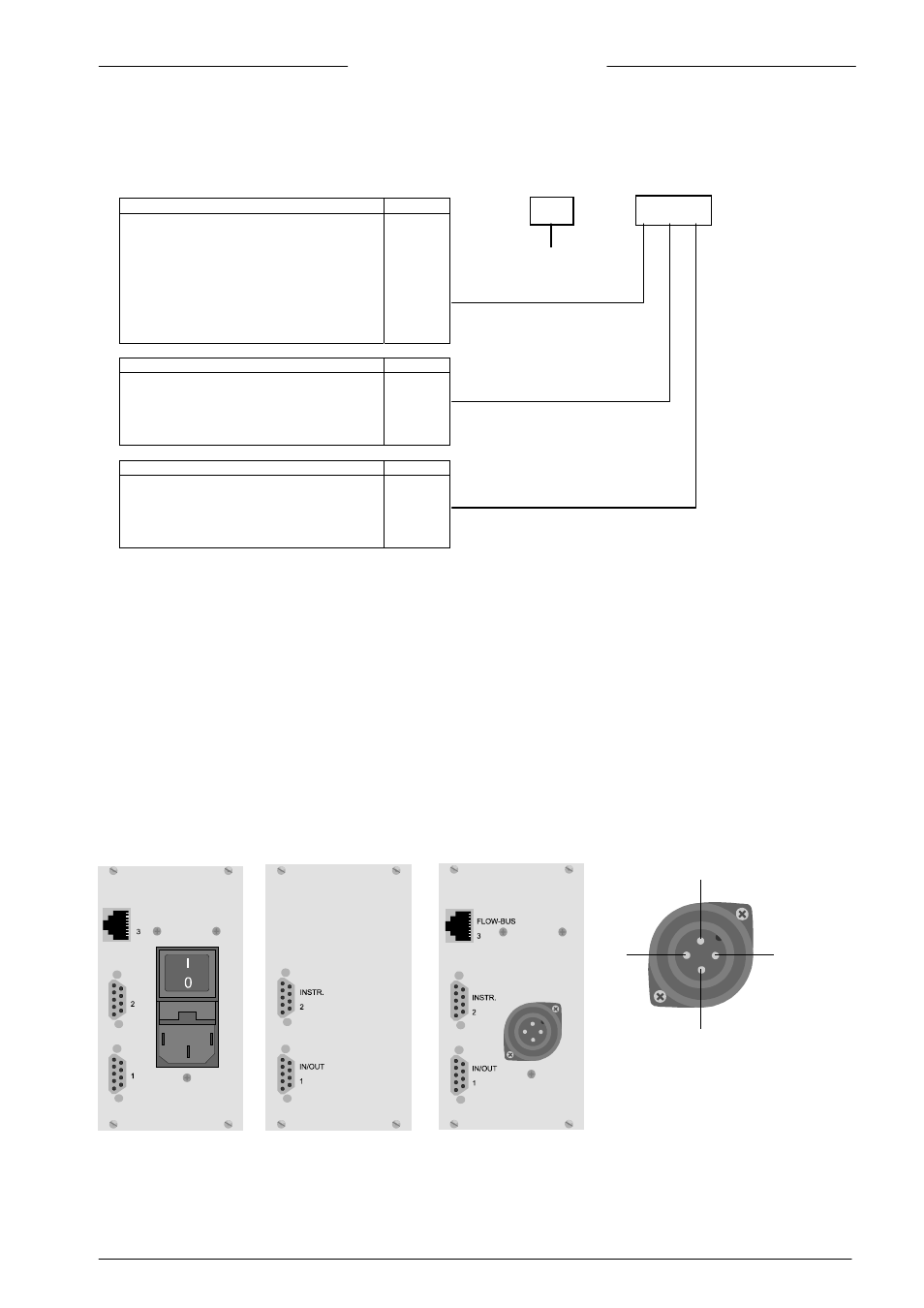

1.4.1 Connecteurs de la face arrière


pour les instruments analogiques

FLOWBUS

INSTR

IN/OUT

1

2

3

PE

1: +24 Vdc/24 Vac
2: 0 Vdc/24 Vac
3: non connecté
PE: masse

NN

A A A

Module
(voir page 7)
