1.4.6 Câble et CEM
Tous les systèmes décrits dans ce manuel portent la marque CE.
C’est pourquoi ils sont conformes aux exigences CEM en vigueur pour ce type d’équipements.
Cependant, répondre aux conditions CEM n’est possible qu’avec l’utilisation de câbles et de
connecteurs appropriés.
Pour de bons résultats Bronkhorst HIGH-TECH B.V. peut fournir des câbles standards. Sinon, suivre les
directives mentionnées ci-dessous:

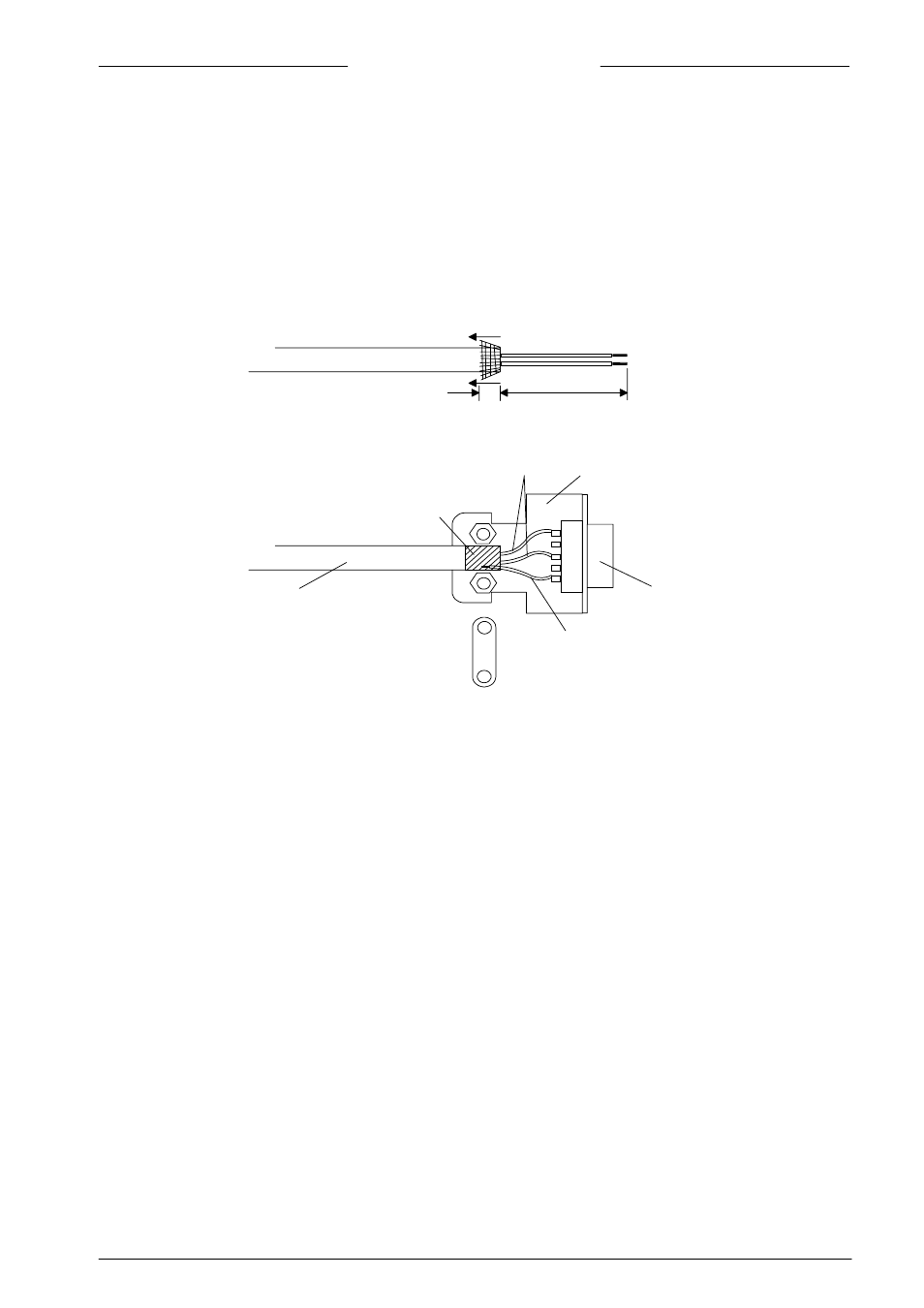

Retourner la tresse du câble sur la gaine isolante (la tresse droit être autour du câble).
20 mm
Enrouler une bande de cuivre autour de la tresse.
8
mm
Souder un fil noir sur la bande et raccorder
le sur la pin 9 du connecteur
autres fils
connecteur Sub-D
boîtier métal.
bande de cuivre
connecteur
câble
blindé
e.g. LAPP LiYCY
fil noir
( shield )
NOTE :
Pour les câbles FLOW-BUS SFTP de type RJ45 suivre les instructions de votre revendeur. Il est important
d’utiliser un câble multi-pair blindé et des connecteurs RJ45 blindé.
Dans le cas où le système est connecté électriquement à un autre instrument (par exemple : connecteur
entrée/sortie vers un automate), utiliser un câble blindé. Ne pas endommager l’intégrité du blindage du câble,
ne jamais utiliser des fils volants.
