1009727-A 13.
ASSEMBLAGE
================================================================================================
En utilisant le matériel dans le Panneau 10, fi xer un écrou
3/8” (17) sur chaque extrémité de la tige de butée du panier
(67) jusqu’à ce qu’il soit à peu près au centre des fi ls.
67 17
Monter chaque extrémité de la tige de butée du panier (67)
à travers les trous sur le front des tubes latéraux supérieurs
(38) et les tubes latéraux inférieures (69).
En utilisant le matériel restant dans le Panneau 10, fi xer un
Ecrou 3/8 “Contre-écrou en Nylon (22) sur chaque extrémité
de la tige de butée du panier (67). Serrer le Contre-écrou
(22) jusqu’à ce que la tige de butée du panier(67) soit
alignée avec le haut de l’Ecrou (22).
Remarque: Maintenez la tige de butée du panier(67) avec
une pince pendant le serrage des Contre-écrous (22).
Les tubes latéraux supérieurs et inférieurs doivent être pris
au piège entre l’écrou (17) et le Contre-écrou (22) sur la
tige de butée du panier(67), sans trop pour laisser pivoter
librement. Si les tubes ne pivotent pas librement, desserrer
l’écrou (17).
Tirez vers le haut par le fond du panier (40) à partir de la
chaine “J” et accrocher la chaine “J” sur la tige de butée du
panier (67).
Fixez les rabats latéraux du panier (40) inférieurs comme
indiqué. Remarque: Les Rabats doivent être à l’extérieur des
tubes latéraux inférieurs (69) après l’assemblage.
67
17
38
22
69
38
40
40
22
69
17

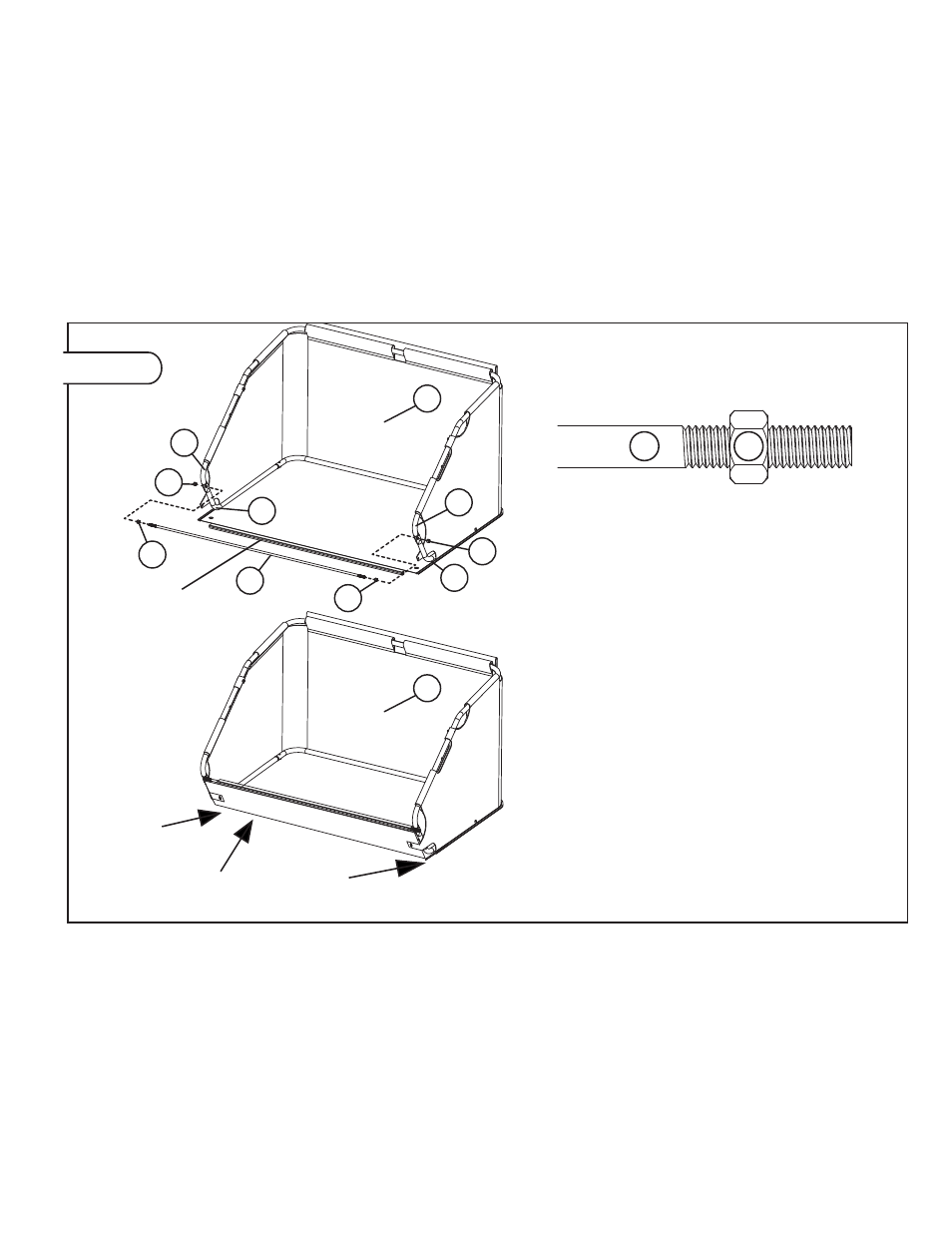

Figure 10
Accrocher
Fixer
Fixer
Chaine “J”
