1009727-A 12.
ASSEMBLAGE
================================================================================================
69
69
69
40
66
12
39
39
39
11
20
20
20
11
11
12

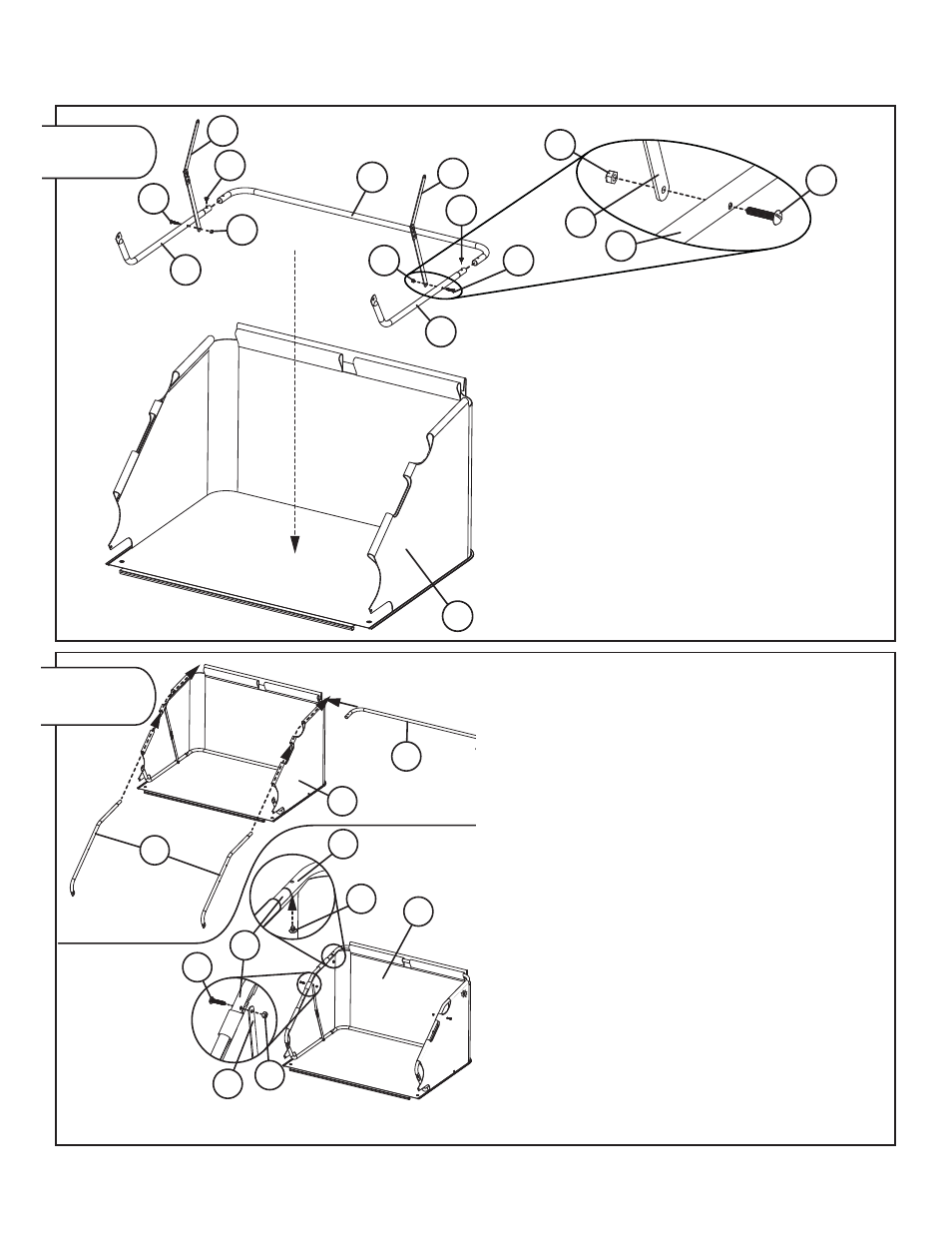

Installez les tubes latéraux inférieurs (69) au tube du panier
arrière (66) comme le montre la fi gure 08 et fi xez-le avec les
Prises en plastique ¼ “(12) dans le Panneau 08.
Fixer l’ensemble de barre entretoise (39) à chacun des tubes
latéraux inférieurs (69) en utilisant le matériel restant dans le
Panneau 08 comme le montre la fi gure 08.
L’ensemble de la barre entretoise (39) doit être monté de
telle sorte que, lorsqu’il est fermé, le «V» doit pointer vers le
côté ouvert des tubes comme illustré à la Figure 08.
En outre, il est important que les vis à tête ronde (11) et les
Contre-écrous (20) soient assemblés comme illustré.
Remarque: Ne pas trop serrer le contre-écrou (20).
Ensemble de la barre entretoise doit pouvoir pivoter
librement après assemblage.
Placer les composants assemblés par le haut vers le fond du
panier (40).
Figure 08
12
40
66
38
66
40
11
39
20
38
Montez le tube du panier arrière (66) à travers les boucles
arrière cousues dans le panier (40).
Assembler les tubes latéraux supérieurs (38) à travers les
boucles latérales cousues dans le panier (40). Fixez-les au
Tube arrière du panier (66) avec les Prises en plastique ¼
“(12) dans le Panneau 09.
Monter chaque ensemble de barre entretoise (39) aux tubes
latéraux supérieurs (38) en utilisant le matériel restant dans
le Panneau 09.
L’ensemble de barre entretoise (39) doit être raccordé à
l’orifi ce le plus proche du coude supérieur du tube latéral
supérieur (38) comme le montre la Figure 09.
En outre, il est important que les vis à tête ronde (11) et les
Contre-écrous (20) soient assemblés comme illustré.
Remarque: Ne pas trop serrer le contre-écrou (20).
L’ensemble de barre entretoise doit pouvoir pivoter librement
après assemblage.
Figure 09
Tiges de charnière ne
