1009719 Rév. E 8.
ASSEMBLAGE
================================================================================================

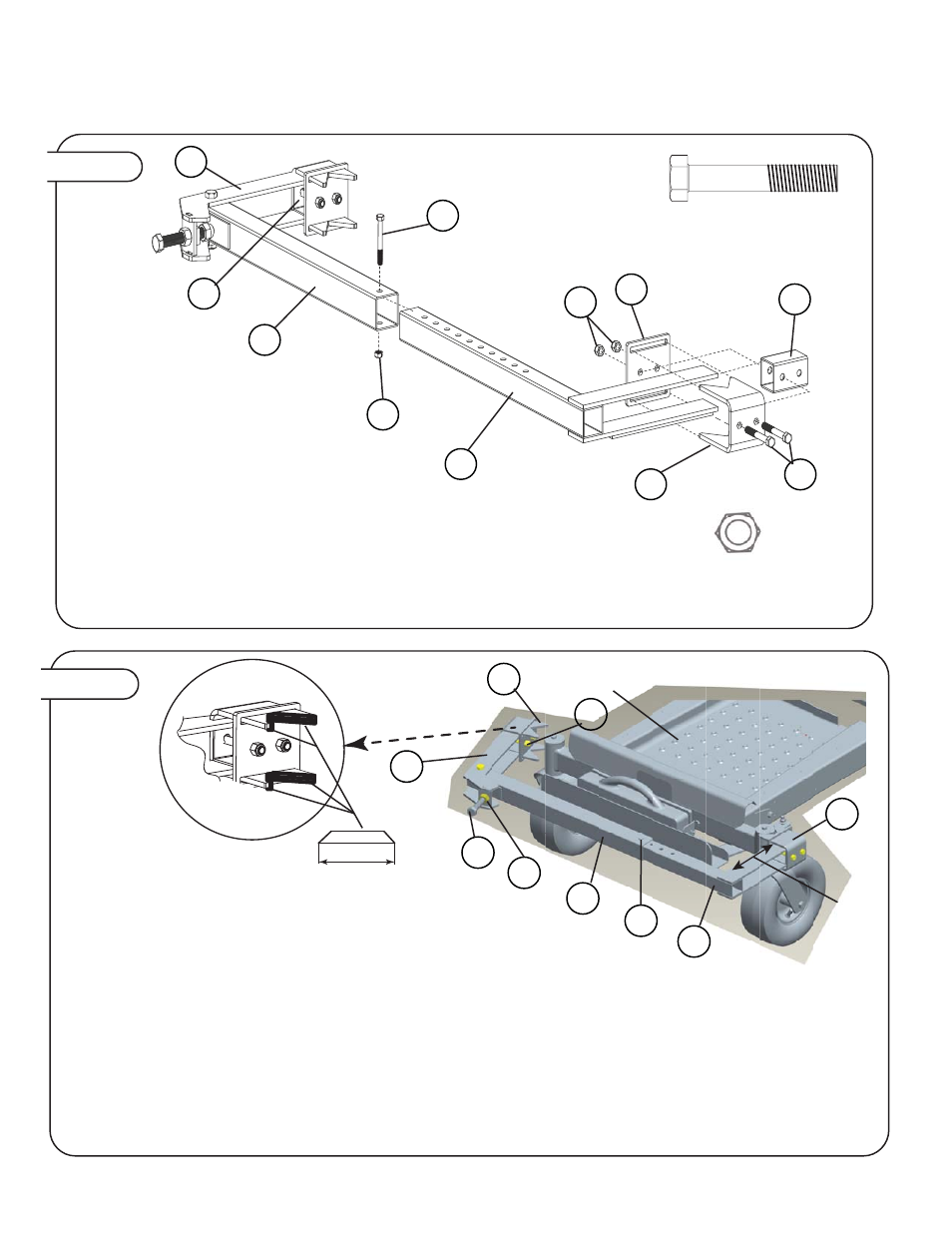

Figure 6
4
Contre-écrou en
nylon de 3/8 po
Qté 5
7
Boulon à tête hexagonale
de 3/8 po x 3-1/2 po
Qté 5
3
4 16
17
4
7
1
7
6
2
8
Faire glisser la plaque de serrage (3) par dessus les brides
avec support en « V » (1) puis faire glisser l'entretoise de
2 po (16) et l'entretoise de 1-3/4 po (8) entre elles.
S'assurer que l'assemblage des supports en « V » avec
le tube de l'entretoise de 2 po (8) s'ajuste avec le bras
de serrage (2) et que l'assemblage des supports en « V »
avec le tube de l'entretoise de 1-3/4 po (16) s'ajuste avec le
bras fixe (17).
Insérer le boulon à tête hexagonale de 3/8 po x 3-1/2 po (7) à
travers toutes les pièces et serrer les contre-écrous en nylon
de 3/8 po (4) à la main.
Faire glisser l'assemblage des supports en « V » par dessus les
extrémités du bras de serrage (2) et du bras fixe (17)
Serrer complètement les contre-écrous en nylon de 3/8 po.
Faire glisser le bras fixe (17) dans le tube à décalque (6) et
boulonner les deux pièces ensemble en gardant le contre-
écrou de 3/8 po serré à la main pour un ajustement ultérieur.
Figure 7.
Tondeuse à rayon de
braquage zéro
DEUX PERSONNES SONT RECOMMANDÉES POUR FIXER LE MONTANT AU RAYON DE BRAQUAGE ZÉRO
Faire pivoter le bras de serrage (2) vers l'extérieur pour lui permettre de se fixer facilement. Avec un partenaire, tenir le montant vers le haut sur les roulettes du
tracteur et faire basculer le bras de serrage vers l'arrière de manière à ce qu'il y ait des interfaces avec le tube cylindrique au-dessus de la roue du rayon de
braquage zéro. Serrer le boulon de 3/8 po x 4 po (12) jusqu'à ce que l'écrou borgne ait des interfaces avec les crans d'arrêt situés sur le tube à décalque (6).
Avec une clé de 15/16 po, serrer le boulon de 3/8 po x 4 po (12) jusqu'à ce que le montant soit fermement fixé au rayon à braquage zéro; la position idéale du
bras de serrage (2) lorsqu'il entièrement serré est perpendiculaire (à 90°) au tube avec décalque (6).
Remarque :
1) Si le bras de serrage (2) n'est pas perpendiculaire au tube avec décalque (6) desserrer le boulon de 3/8 po x 4 po (12) et enlever le montant. Enlever le
boulon de 3/8 po x 3 po (3) et l'écrou de 3/8 po (4) et déplacer le tube à décalque vers l'intérieur ou par dessus le montant du bras fixe (17) pour réajuster,
selon si vous avez besoin de d'ajuster un cadre plus petit ou plus large, respectivement.
2) Pour maintenir un écart entre l'arrière du montant et l'avant du rayon de braquage zéro aussi petit que possible, les deux supports en « V » (1) peuvent être
ajustés en déserrant l'écrou de blocage de 3/8 po (12) et en refaisant glisser l'assemblage entier vers l'avant du rayon à braquage zéro. Garder toujours le
montant parallèle à l'avant du rayon de braquage zéro.
Une fois les ajustements faits, s'assurer que tous les écrous et les boulons sont serrés et que le montant est BIEN fixe à l'avant du rayon de braquage zéro.
Approx.
3,0 po vérifier les
mesures des
extrémités coupées
à 45 degrés
7
2
6
12
17
11
4
1
1
Voir la
note 2
REMARQUE : Avant d'installer le cadre
sur le rayon de braquage zéro, s'assurer
d'appliquer les bords en caoutchouc (42)
sur chaque support en « V ». Vérifier et
couper environ 8 morceaux de 3 po de
long. Il y a 30 po de bords en caoutchouc
(42) fourni avec la déchaumeuse
