1009719 Rév. E 7.

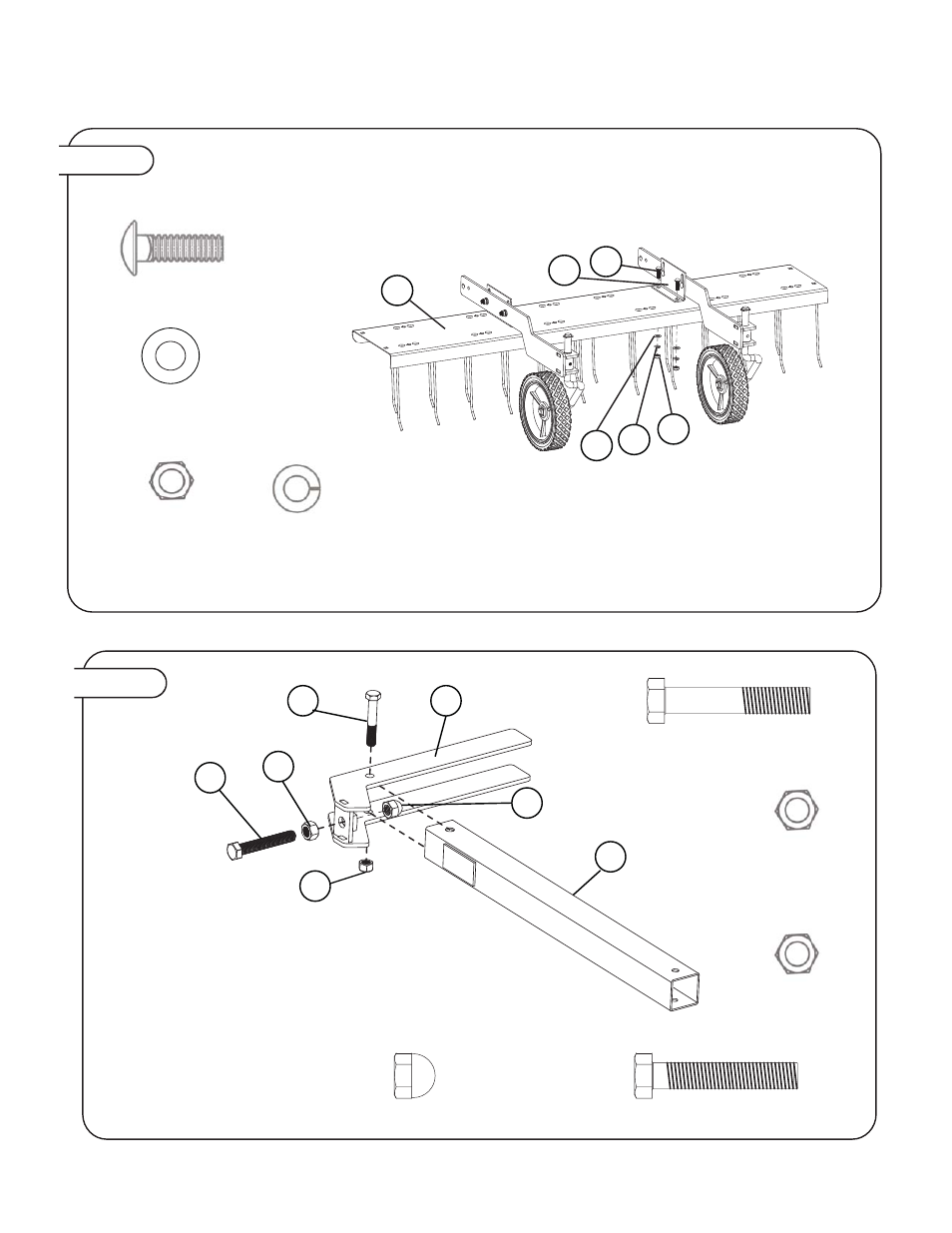

ASSEMBLAGE
================================================================================================
Figure 5
9
Contre-écrou en
nylon de 1/2 po
Qté 1
11
Écrou hexagonal
de 5/8 po
Qté 1
5
Boulon à tête hexagonale
de 1/2 po x 3-1/2 po
Qté 1
12
Boulon à tête hexagonale
de 5/8 po x 4 po Qté 1
10
Écrou borgne de 5/8 po
Qté 1
5
12
11
9
10
2
6
Boulonner le tube à décalque (6) au bras de serrage (2) en
utilisant la quincaillerie illustrée puis installer le boulon à tête
hexagonale de 5/8 po x 4 po (12), l'écrou hexagonal de 5/8 po (11)
et l'écrou borgne de 5/8 po (10). REMARQUE : Serrer le boulon à
tête hexagonale de 5/8 po x 4 po (12) dans l'écrou borgne (10)
suffisamment de manière à ce que l'écrou borgne (10) soit de
niveawu avec l'écrou soudé du bras de serrage (2).
Figure 4.
27
Rondelle de
blocage
de 5/16 po
Qté 4
28
Écrou hexagonal
de 5/16 po Qté 4
24
Boulon de carrosserie
de 5/16 po x 1 po Qté 4
26
Rondelle de 5/16 po
Qté 4
24
28
26
27
19
21
Boulonner les supports du châssis (19)
au plateau (21) en utilisant la quincaillerie
illustrée
