1008577FR-B 4.

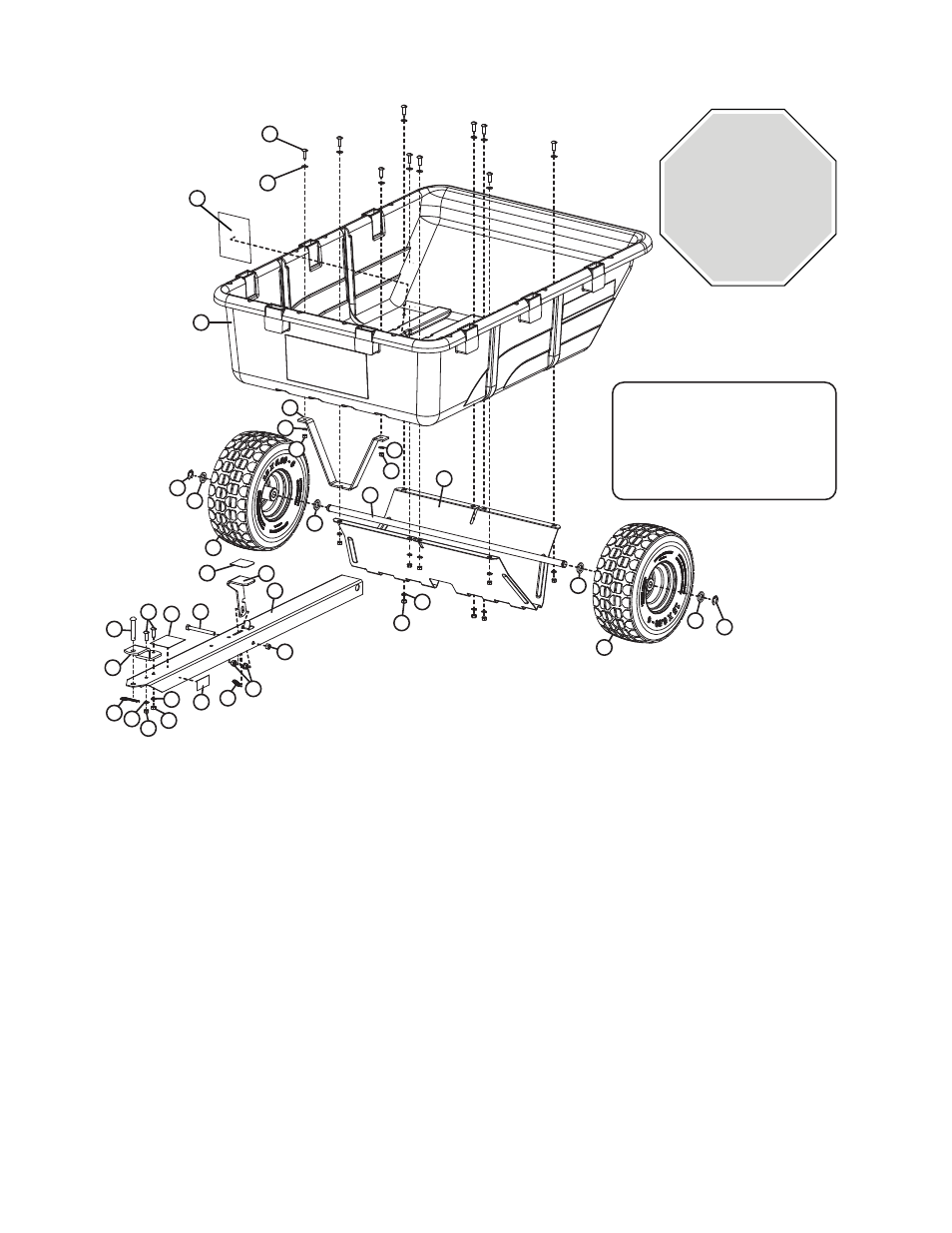

VUE DES COMPOSANTS ET LISTE DES RÉFÉRENCES
================================================================================================
RÉF. N° DE PIÈCE DESCRIPTION QTÉ
1 1008574 Benne en polypropylène 1
2 B-7084 Étiquette d’avertissement 1
3 1008575 Roue 2
4 1008604 Pédale 1
5 B-3034-10 Manille 1
6 B-3520-10 Support de verrouillage 1
7 20M1016P Vis à tête ronde, 5/16 po x 1
po 12
8 30M1000P Écrou hexagonal, 5/16 po 12
9 40M1000P Rondelle de blocage, 5/16 po 12
10 45M1111P Rondelle plate, 5/16 po 10
11 B-1675P Contre-écrou hexagonal, 3/8
po 1
12 B-3861 Goupille d’attelage, 1/2 po x
2-1/2 po 1
13 B-4305 Anneau de retenue en forme
de E, 3/4 po 2
RÉF. N° DE PIÈCE DESCRIPTION QTÉ
14 B-5606 Bague usinée 4
15 B-6298 Boulon à tête hexagonale, 3/8
po x 3-3/4 po 1
16 B-6299 Écrou hexagonal à rondelle
dentée, 3/8 po 2
17 B-6300 Ressort du verrou 1
18 D-146P Goupille en épingle à cheveux,
1/8 po 1
19 B-4261 Essieu, 3/4 po x 34-3/4 po 1
20 B-4599-10 Support d’essieu 1
21 B-6296-2 Barre de remorquage 1
22 L-1744 Étiquette comportant le nu-
méro de série 1
23 B-5482 Autocollant intitulé « Mise en
garde » 1
24 1008603 Ruban de recouvrement 1
7
10
2
1
6
9
8 9
8
13
14
3
14
3
14
13
14
4 24
21
11
16
17
15
22 9
9
8
7 23
12
5
18
8
9
8
19
20
X 10
X 10
X 8
X 8
Outils requis :
(1) Tournevis à embout plat
(1) Pinces
(1) Clé de 1/2 po
(2) Clés de 9/16 po
ARRÊT
DES QUESTIONS
SUR L’INSTALLATION?
PIÈCES MANQUANTES?
PIÈCES DE REMPLACEMENT?
NE RETOURNEZ PAS
CHEZ LE DÉTAILLANT!
Veuillez plutôt appeler sans frais notre Service
d’assistance à la clientèle au
877-728-8224
ou faites-nous parvenir un courriel à
l’adresse
[email protected]
