L-1643BHFR-F
5.
!

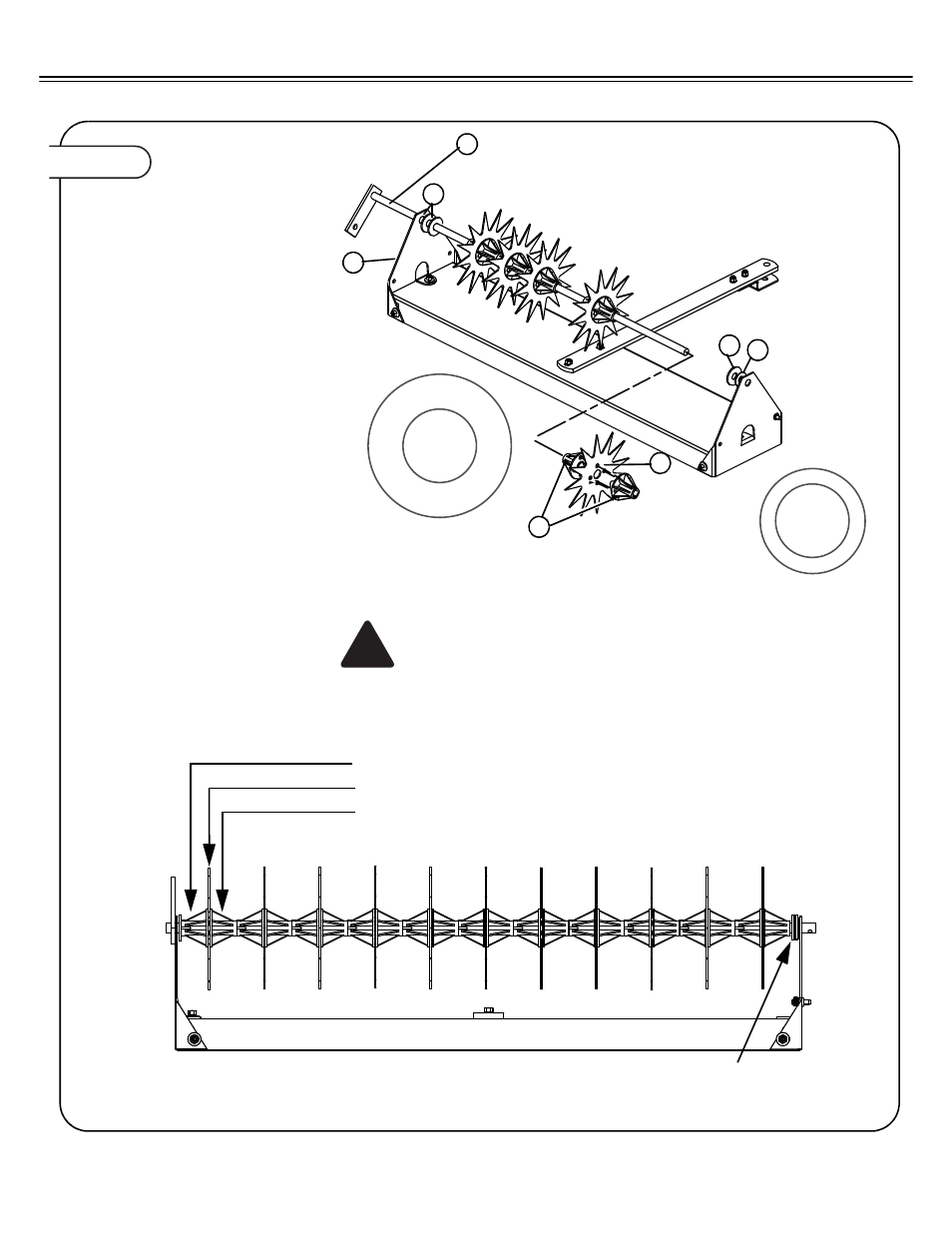

Étape 3. ASSEMBLER LES DISQUES DENTÉS
3a) Placer une rondelle plate de 16 mm
(5/8 po), épaisse (17) sur l'assemblage
de l'essieu (6), puis la glisser à travers
le trou dans la bride d'extrémité (5 côtés
droit) et ajouter une autre rondelle plate
épaisse (17) au besoin.
3b) Positionner les 11 disques dentés
(7) et 22 Entretoises/Tubes de Palier
(27) sur l'assemblage de l'axe (6),
comme suit :
• Tube de palier, petit côté
en premier
• Disque denté de l'aérateur
• Tube de palier, grand côté
en premier
Remarque : les saillies rondes sur les
brides des entretoises/paliers doivent
s'engager dans les petits trous des
disques dentés et dans les deux trous
des entretoises/paliers opposé(e)s.
3c) Positionner une ou deux rondelles
(17 ou 28) selon ce qui est nécessaire
pour éliminer tout mouvement latéral
et pousser l'assemblage de l'axe (6) à
travers le trou dans la bride d'extrémité
de gauche (5), aussi loin que possible.
Voir le plan d'ensemble ci-contre. 28
Rondelle (mince)
de 8 mm (5/16 po)
Qté 2
17
Rondelle (épaisse)
de 8 mm (5/16 po)
Qté 4
ATTENTION : le port des gants est obligatoire lors de
la manipulation des dents de l'aérateur. Les dents ont
des extrémités très acérées. Faites attention lors de
la manipulation.
5
17
17 28
27
7
6
Note: Les disques dentés ne doivent pas pouvoir se déplacer latéralement dans l'espace entre les brides
d'extrémité. Si un jeu existe, utiliser les rondelles épaisses ou minces supplémentaires de 16 mm (5/8 po)
(17 ou 28) à l'intérieur de la bride d'extrémité pour éliminer tout jeu latéral.
Disposition de disque denté et tube d'entretoise/palier :
•
Tube de l'entretoise/ palier (petit côté en premier)
•
Disque denté de l'aérateur
•
Tube de l'entretoise/palier (grande bride en premier)
Assemblage
