Référence des pièces – Brinly SAT-40 BH Spike Aerator Manuel d'utilisation
Page 4
L-1643BHFR-F
3.

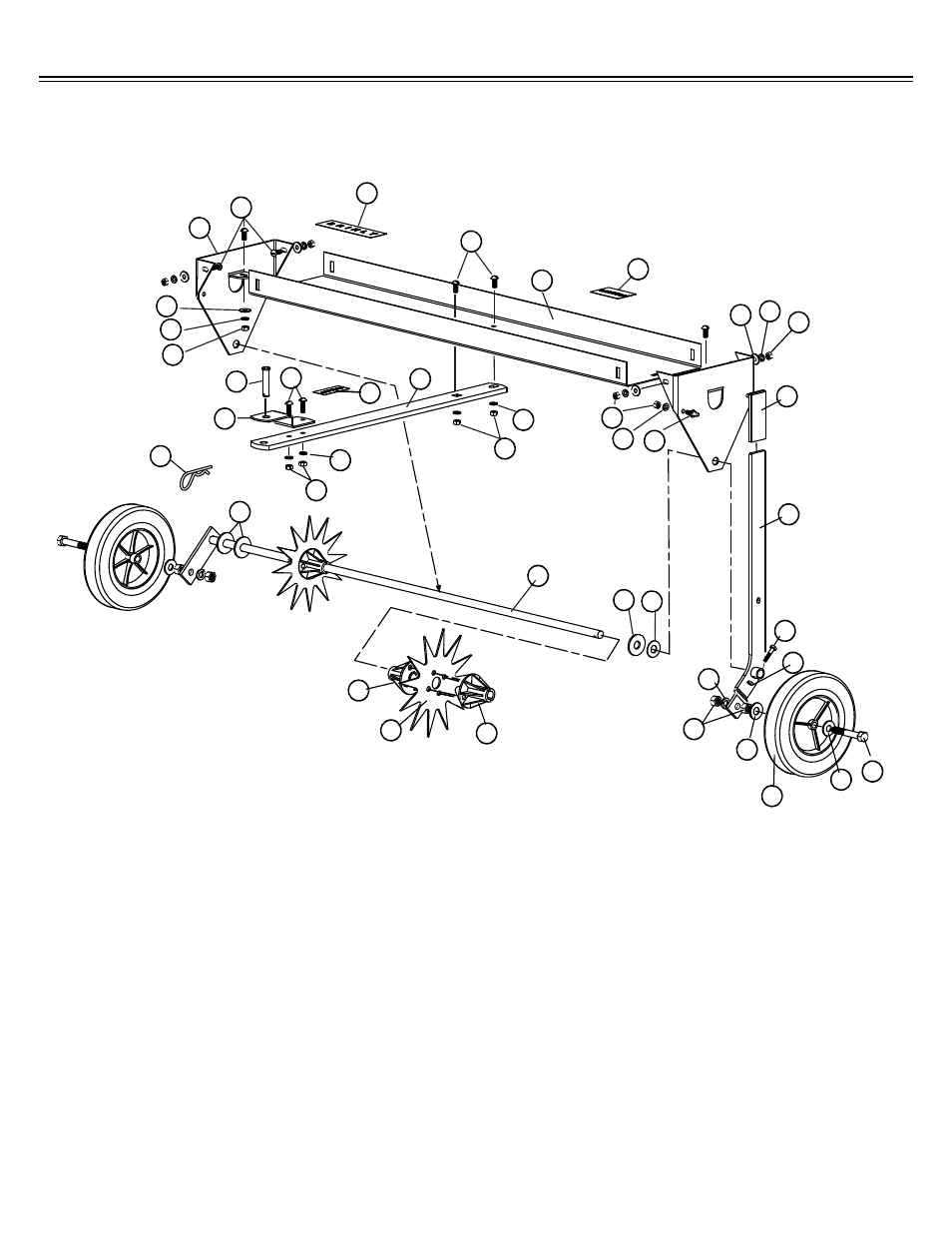

VUE ÉCLATÉE
1
2
3
4
5
6
7
8
9
11
23
21
23
22
25
26
20
27
27
28
17
17
16
16
16
16
16
12
18
19
15
15
15
15
15
29
29
24
13
13
14
10
OUTILS REQUIS POUR L’ASSEMBLAGE :
• 1 - Paire de gants de travail
• 1 - Paire de pinces
• 1 - Tournevis (lame plate)
• 2 Clés de 11 mm (7/16 po)
• 1 - Clés de 13 mm (1/2 po)
ou
• 2 - Clés réglables
N° DE
N° DE
DESCRIPTION
QTÉ
1.
R-821-10
Chape à œil de l'attelage
1
2.
B-5925
Autocollant du logo
1
3.
B-5453-10
Plateau
1
4.
B-3593-10
Attelage
1
5.
B-3593-10
Bride d'extrémité
2
6.
B-5832-10
Assemblage d'essieu
1
7.
B-5423-10
Disque denté
11
8.
B-4888-10
Assemblage de poignée
1
9.
R-891
Roue
2
10.
B-4867
Protection de poignée
1
11.
R-1946
Décalcomanie intitulée « Attention »
1
12.
D-146P
Goupille fendue
1
13.
20M1012P
Vis à tête ronde, 8mmx149mm (5/16pox3/4 po)
8
14.
20M1016P
Vis à tête ronde, 8 mm x 25 mm (5/16 po x 1 po)
2
15.
30M1000P
Écrou hexagonal, 8 mm (5/16 po)
11
16.
40M1000P
Rondelle de blocage, 8 mm (5/16 po)
11
17.
B-5456
Rondelle plate, 16 mm (5/8 po) (mince)
5
18.
B-3861
Goupille de l'attelage
1
19.
B-3922
Décalcomanie intitulée « Attention »
1
20.
1M1648P
Boulon hexagonal, 13 mm x 76 mm (1/2 po x 3 po)
2
21.
30M1600P
Écrou hexagonal, 13 mm (1/2 po)
4
22.
40M1600P
Rondelle de blocage, 13 mm (1/2 po)
2
23.
45M1717P
Rondelle plate, 13 mm (1/2 po)
4
24.
B-3307-S
Goupille de sécurité de transport
1
25.
2M0820P
Boulon hexagonal, 8 mm x 32 mm (1/4 po x 11/4 po)
1
26.
B-1673P
Contre-écrou hexagonal, 6 mm (1/4 po)
1
27.
B-5425
Entretoise/Palier, Tube
22
28.
B-4768
Rondelle plate, 16 mm (5/8 po) (mince)
2
29.
45M1111P
Rondelle plate, 8 mm (5/16 po)
6
N° DE
N° DE
DESCRIPTION
QTÉ
LISTE DES PIÈCES
RÉFÉRENCE DES PIÈCES
