8.18.3 Interface SERCOS (X7), en option
Ce chapitre décrit l'interface SERCOS pour l’automate AX2500.
Les informations relatives à l’étendue des fonctions et le protocole de logiciel figurent
dans notre manuel “IDN Reference Guide SERCOS”.
N’utiliser que des composants SERCOS conformes à la norme SERCOS IEC 61491 pour
le raccordement de la fibre optique.
8.18.3.1 Diodes électroluminescentes
RT
Indique si les télégrammes SERCOS sont correctement reçus. Dans la phase de
communication 4, cette DEL doit scintiller faiblement dans la mesure où des télé-
grammes sont reçus cycliquement.
TT
Indique si des télégrammes SERCOS sont émis. Dans la phase de communicati-
on finale 4, cette DEL doit scintiller faiblement dans la mesure où des télégram-
mes sont émis cycliquement. Vérifier les adresses de station dans la commande
et dans le variateur lorsque :
- la DEL ne s’allume jamais en SERCOS phase 1
- lorsque l’axe correspondant ne peut pas être mis en service, bien que la DEL RT
s’allume cycliquement.
ERR
Indique une communication SERCOS défectueuse ou perturbée.
Lorsque cette DEL émet une lumière vive, la communication est fortement pertur-
bée, voire inexistante. Vérifier la vitesse de transmission SERCOS sur la com-
mande et dans le variateur (BAUDRATE) ainsi que le branchement de la fibre op-
tique.
Si cette DEL scintille faiblement, cela indique une communication SERCOS légè-
rement perturbée, notamment que la puissance d’émission optique n’est pas cor-
rectement adaptée à la longueur de la fibre optique. Vérifier la puissance
d’émission optique de la station SERCOS physique précédente. La puissance
d’émission des servoamplificateurs peut se régler dans le page d'écran SERCOS
de le logiciel de mise en service DRIVE.EXE par adaptation à la longueur du câble
sur le paramètre Longueur de la fibre optique.

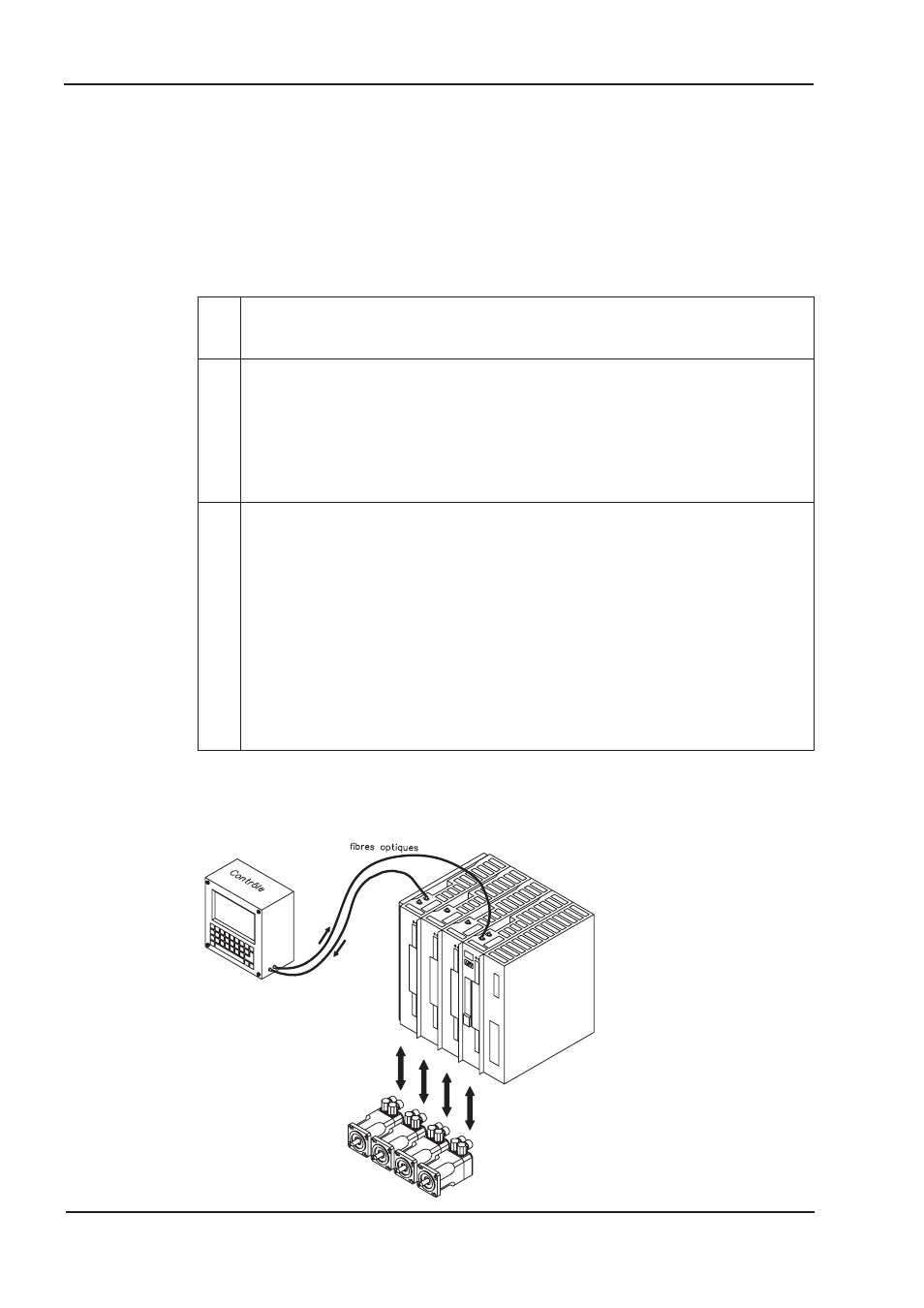

8.18.3.2 Schéma de raccordement
Réalisation du système de bus SERCOS en boucle à l’aide de fibres optiques
(schéma de principe).
