REMOTE KEYPAD (RKD100) PAGE 2 EDITION: 11/06
2-1. FACE AVANT (suite)
AUDIO
MUTE : Mise en sourdine de la sortie (MAIN).
 Touche allumée = Mute actif.
BREAKAWAY : Permet de diffuser en permanence une même source audio quelque soit l'entrée vidéo
sélectionnée. Sélectionnez une source avec les touches INPUT SELECTION, puis appuyez
sur les touches Fn puis BREAKAWAY
 Touche clignotant rapidement = Breakaway actif.
VOLUME (+ /-) : Réglage du volume audio.
2-2. FACE ARRIÈRE
Connecteur DB9 mâle: Liaison RS-232 et alimentation.
Chapitre 3 : SPÉCIFICATIONS TECHNIQUES
Alimentation: + 12Vdc (par le connecteur DB9 de l'OCTO
2
ou Quattro).
Température de stockage: -25 °C à +85 °C (-13 °F à + 185 °F).
Température ambiante maximale: < 50 °C (< 104 °F).
Hygrométrie: 10% à 80% (sans condensation).
Dimension: L 117 x P 115 x H 55mm.
Poids: 0,5 kg.
Chapitre 4 : ENCASTREMENT DANS UN MUR
Pour installer le REMOTE KEYPAD dans une boite électrique standard de 2 unités, suivez les instructions ci-dessous :
c Retirez le panneau supérieur du REMOTE KEYPAD (4 vis).
d Déconnectez le bornier à vis (MC 5 pôles) de la carte du REMOTE KEYPAD et débranchez les 4 fils du bornier.
e Connectez le nouveau câble sur le bornier à vis comme indiqué ci-dessous:
• Connectez TX sur la broche 3 du connecteur DB9 de l'OCTO
2
ou Quattro.
• Connectez RX sur la broche 2 du connecteur DB9 de l'OCTO
2
ou Quattro.
• Connectez 0V sur la broche 5 du connecteur DB9 de l'OCTO
2
ou Quattro (un fil seulement).
• Connectez 12V sur la broche 8 du connecteur DB9 de l'OCTO
2
ou Quattro.

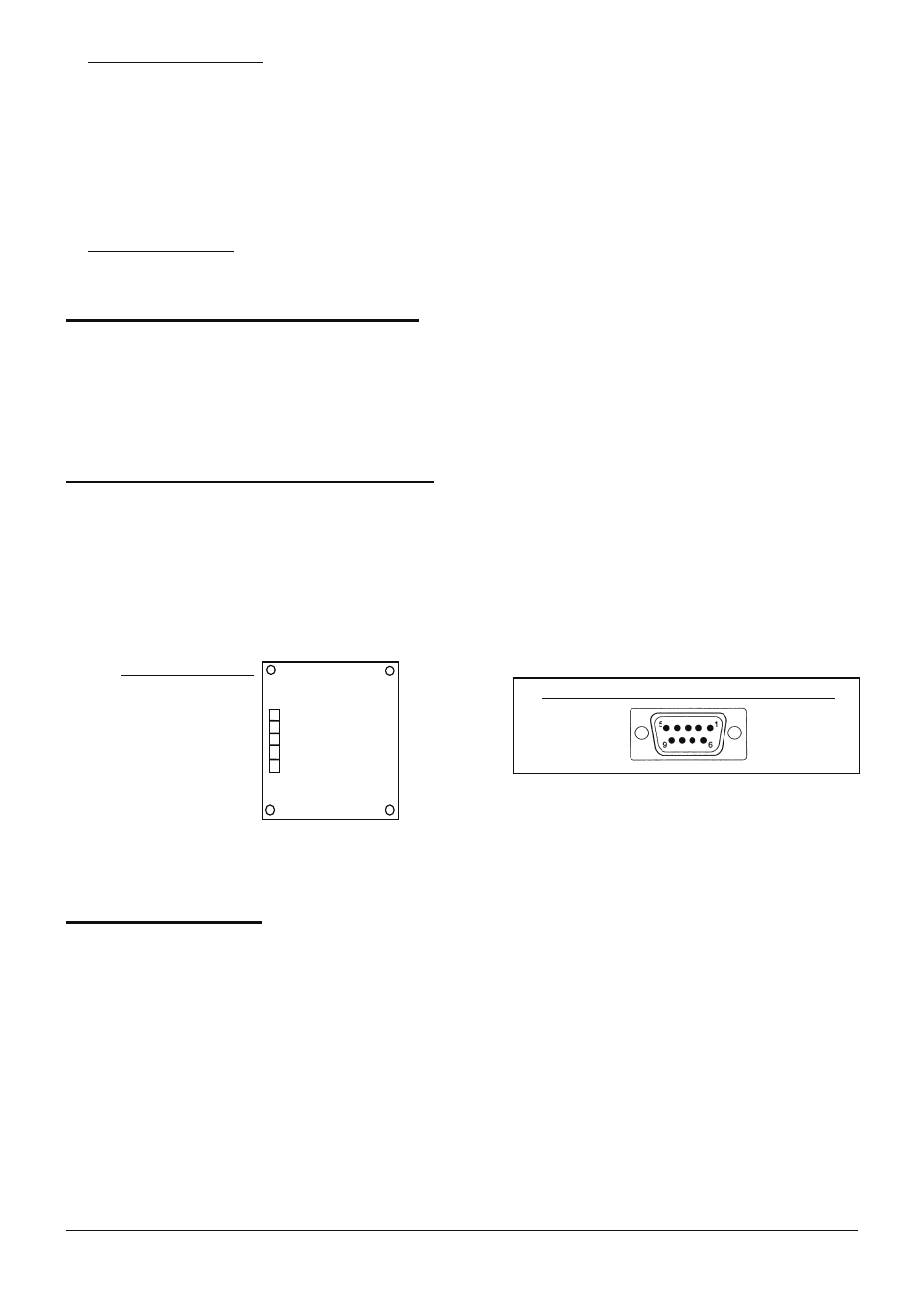

CARTE DU RKD100 :
TX
RX
0V
12V
f Connectez le bornier à vis (MC 5 pôles) sur la carte du REMOTE KEYPAD et installez le panneau supérieur dans la
boîte électrique 2 unités.
g Fixez la face avant avec les 4 vis.
Chapitre 5 : GARANTIE
Analog Way garantie le produit contre les défauts matériels et vices de fabrication, pour une période de 3 ans à partir de la date
d'achat (retour en nos locaux).
En cas de mauvais fonctionnement pendant la période de garantie, Analog Way décidera, à son choix, de réparer ou de
remplacer l'appareil défectueux, incluant la gratuité des pièces et de la main d'œuvre.
Cette garantie ne s'applique pas si le produit a été :
- utilisé ou installé en dehors de son cadre de fonctionnement,
- manipulé sans aucune précaution,
- utilisé ou stocké dans des conditions anormales,
- modifié, ouvert,
- endommagé par le feu, guerre ou catastrophe naturelle.
En aucun cas Analog Way ne peut être responsable d'une perte de profit ou de dommages directs ou indirects consécutifs à un
mauvais fonctionnement du produit.
En cas de problème, préparer une description détaillée de la panne, relever le numéro de série de l'appareil, puis contacter votre
revendeur agréé.
CONNECTEUR DB9 F DE L'OCTO 2 OU QUATTRO.
